小型手推式双行水稻插秧作业设备

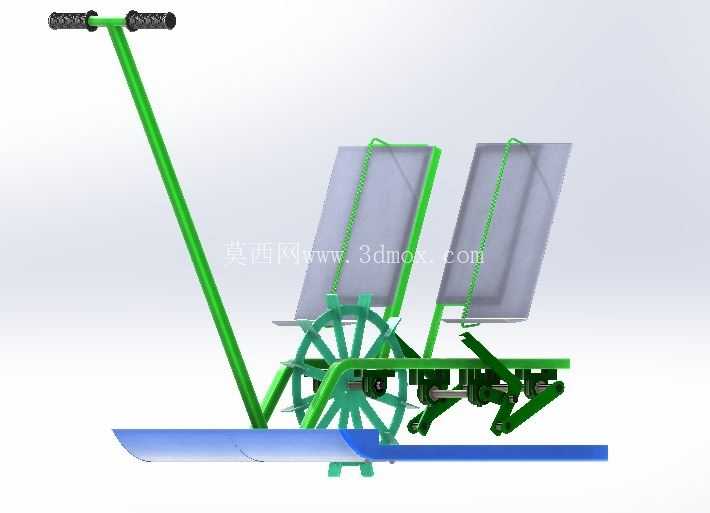

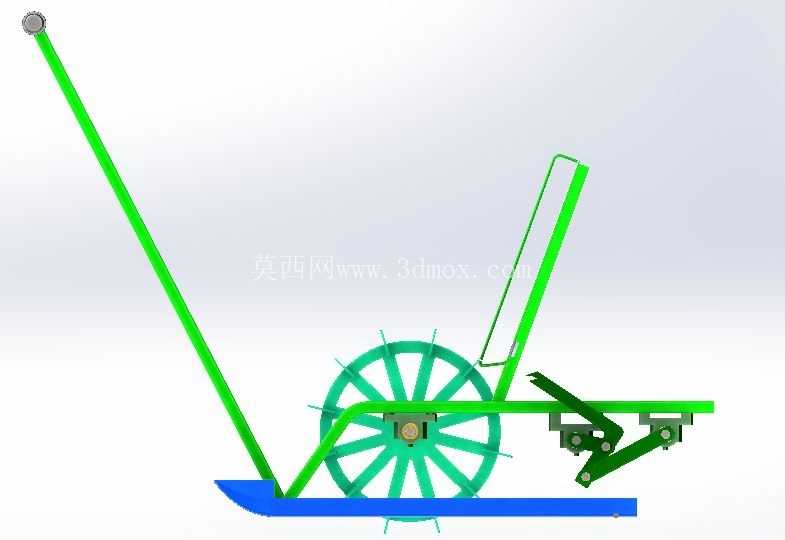

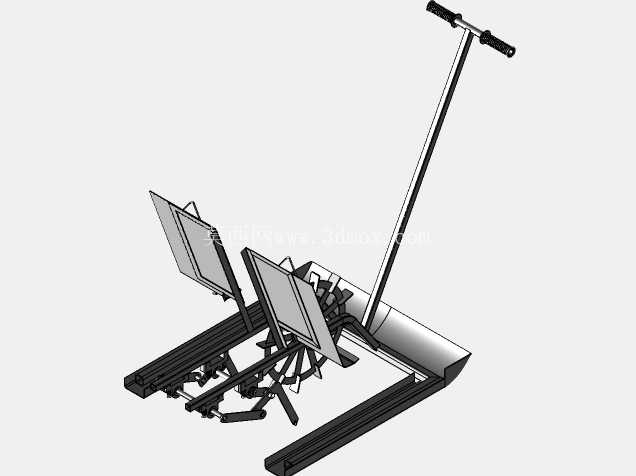

　　这款手推式插秧作业设备，主要面向丘陵地带零散水田、小面积种植户的插秧作业场景，弥补大型乘坐式插秧机无法进入小块梯田、边角地块作业的空白，适配南方丘陵区域碎片化耕地的农作需求，也可用于大棚育秧试验田、农业科普示范基地的小范围栽植作业，不需要配套动力源，完全依靠人力推行完成取秧、插秧的整套动作，作业门槛低，普通农户经过简单熟悉即可上手操作。从结构设计逻辑来看，整机采用框架式承载结构，底部设置两条平行的滑行支撑梁，作业时直接贴合水田表层泥面滑行，替代轮式结构避免在软泥中陷滞，支撑梁的宽度经过适配，刚好对应双行插秧的垄距边界，推行过程中不会压伤已插好的秧苗，同时滑行梁的底面做了圆弧过渡处理，减小泥面滑行阻力，推行时不需要额外施加过大的下压力，单人即可轻松操控。

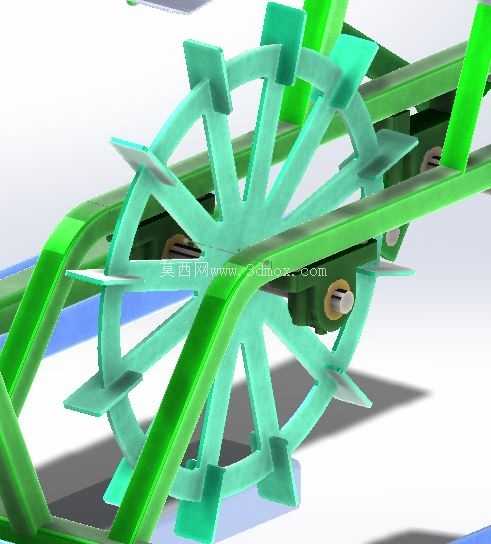

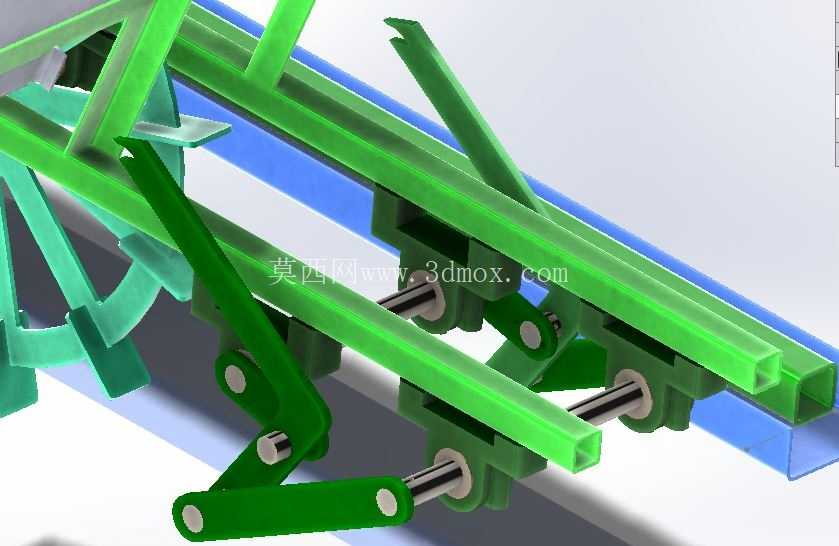

　　上部的操作扶手采用倾斜向上的圆管结构，扶手高度适配成年人自然站立握持的姿态，端部设置防滑握持段，推行时手臂自然下垂即可把控方向，不需要弯腰操作，长时间作业能降低腰部负荷。核心的插秧执行机构采用棘轮联动结构，和地轮做刚性联动，当设备向前推行时，带拨齿的地轮接触泥面转动，通过棘轮结构将转动动力传递给秧苗栽植臂，每转动固定角度就完成一次取秧、分秧、插植的动作循环，不需要额外设置传动离合结构，结构简单可靠，水田高湿泥泞环境下故障概率极低，日常维护只需要定期清理转动部位缠绕的杂草即可。

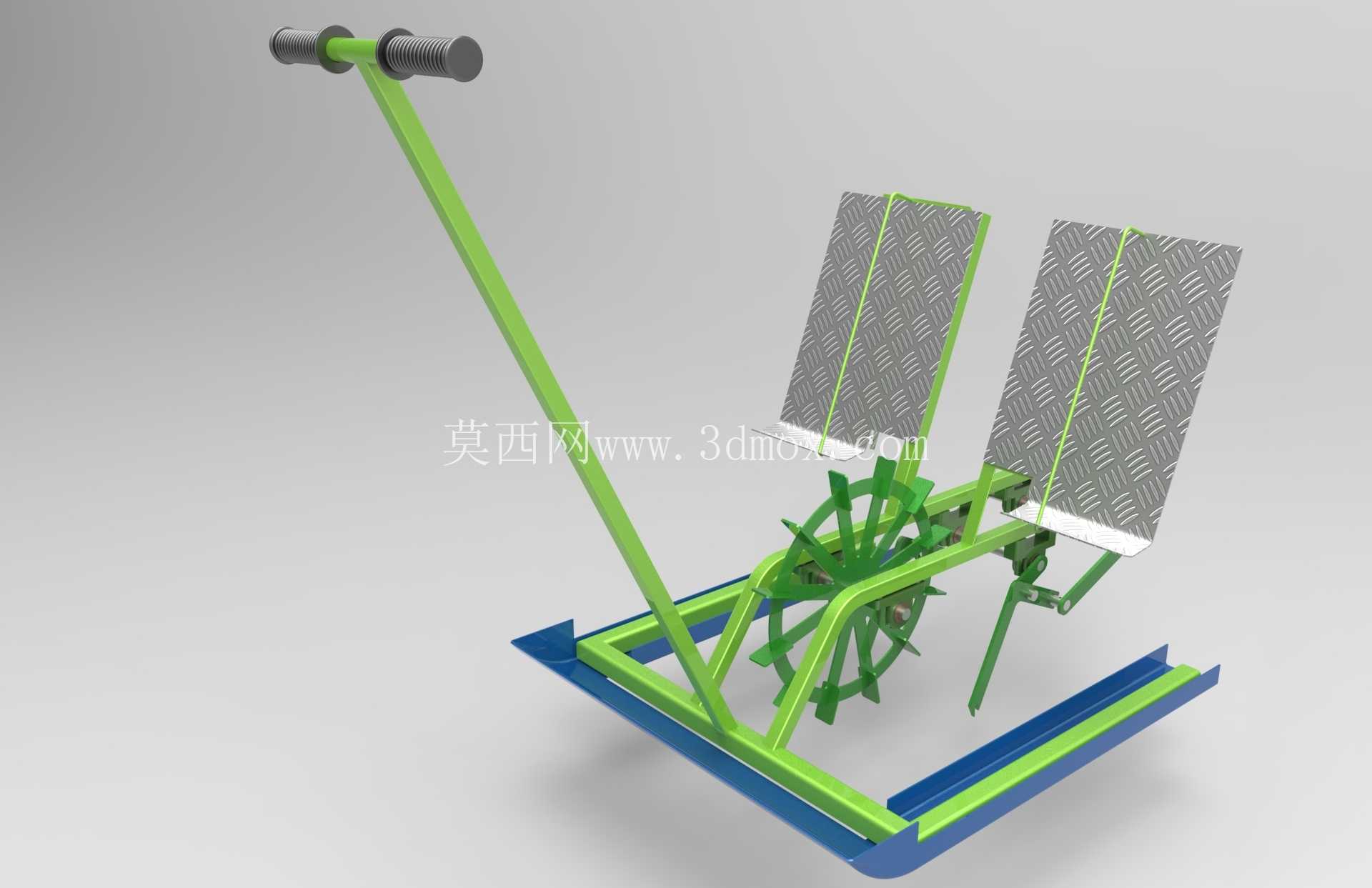

　　秧苗承载台设置为两块带防滑纹路的倾斜面板，刚好对应双行插秧的秧苗供给位置，面板倾斜角度经过反复调试，放置在上面的毯状秧苗不会因为推行晃动滑落，同时取秧位置刚好对齐栽植臂的运动轨迹，取秧针每次能精准抓取固定株数的秧苗，不会出现漏取、多取的情况，插植深度可以通过调整地轮的安装高度来适配不同泥层深度的水田，泥脚较深的地块可以调高栽植臂的安装位置，避免秧苗插得过深影响返青，泥层较浅的地块调低位置，保证秧苗根部能插入泥层固定，不会被水流冲倒。整机的安装边界控制得非常紧凑，整体宽度不超过80厘米，长度不超过1.2米，重量控制在单人可搬运的范围内，转场时不需要额外的运载工具，单人即可抬着跨越田埂，在零散地块之间转移非常方便。

　　结构件之间的连接全部采用标准紧固件，没有复杂的铆接、焊接特殊结构，农户日常使用中如果出现零件损坏，可以自行更换标准件完成维修，不需要专业的维修工具和技能。在实际作业过程中，作业效率能达到人工手插的3-4倍，同时株距、插深保持一致，秧苗的直立度更好，后期通风透光性更优，能有效减少后期病虫害的发生概率，相比大型插秧机，设备购置成本极低，也不需要燃油、电力等配套能源，非常适合小种植面积的农户使用。设计过程中充分考虑了水田作业的腐蚀问题，所有金属结构件都做了防腐涂层处理，转动部位的销轴都做了防锈处理，长期接触泥水也不会出现锈蚀卡滞的情况，非作业季只需要简单冲洗干净，放置在干燥通风处即可存放，不需要特殊的保养维护。
