该支撑臂结构主要应用于工业管路减压阀的配套安装场景,作为减压阀组件的核心承载连接部件,承担着固定减压阀核心调节机构、衔接外部安装基座、传递管路工作载荷的关键作用。在实际管路系统运行过程中,减压阀会受到介质流动带来的持续冲击、管路振动以及自身调节动作产生的交变应力,该支撑臂通过多安装点位的结构设计,能够将这些载荷均匀分散到各个连接面,避免局部应力集中导致的结构变形或连接失效,保障减压阀在额定压力工况下的位置精度与运行稳定性。

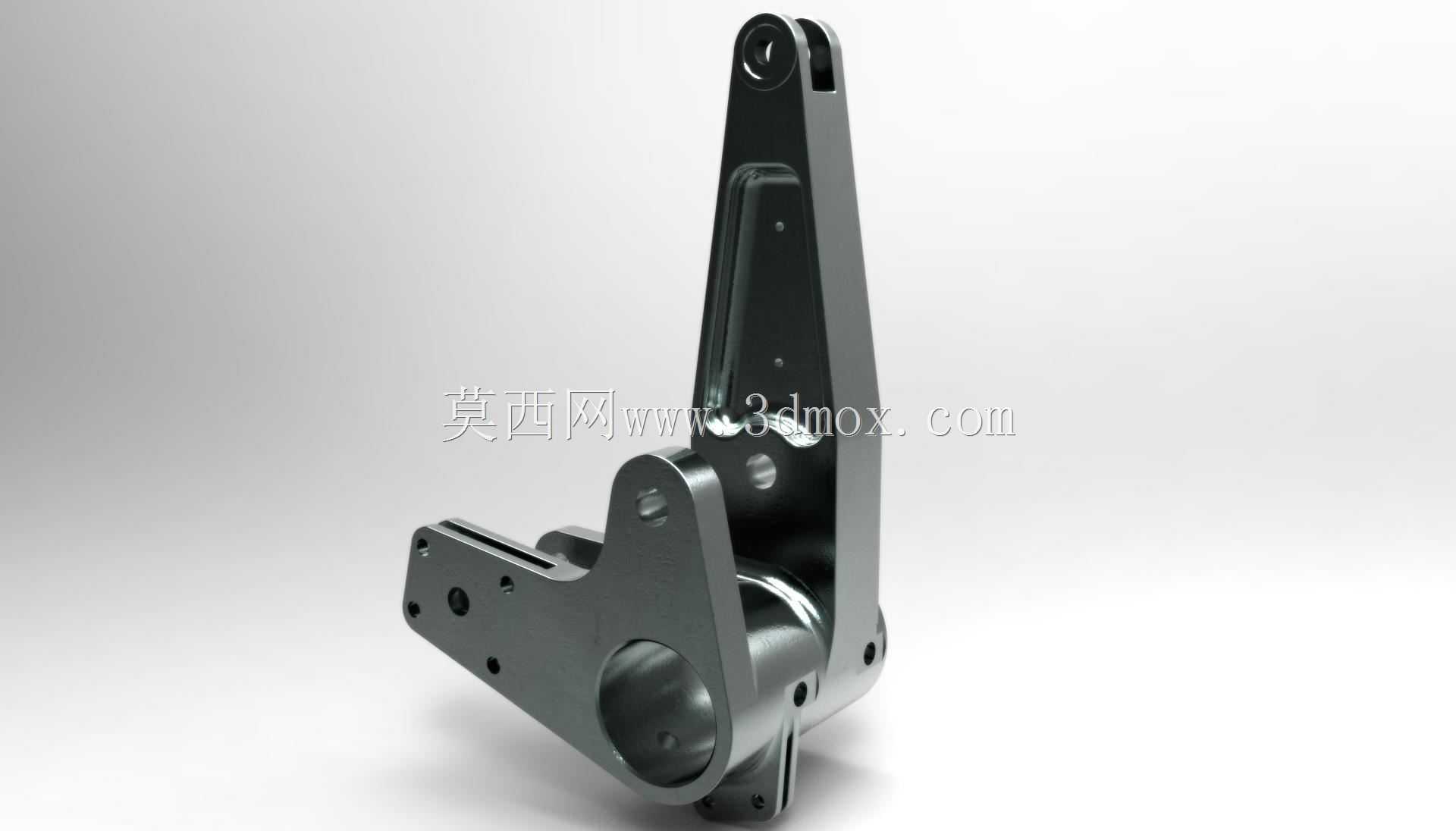

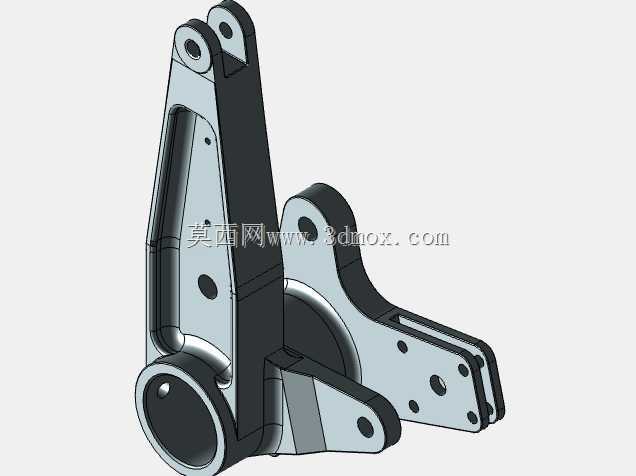

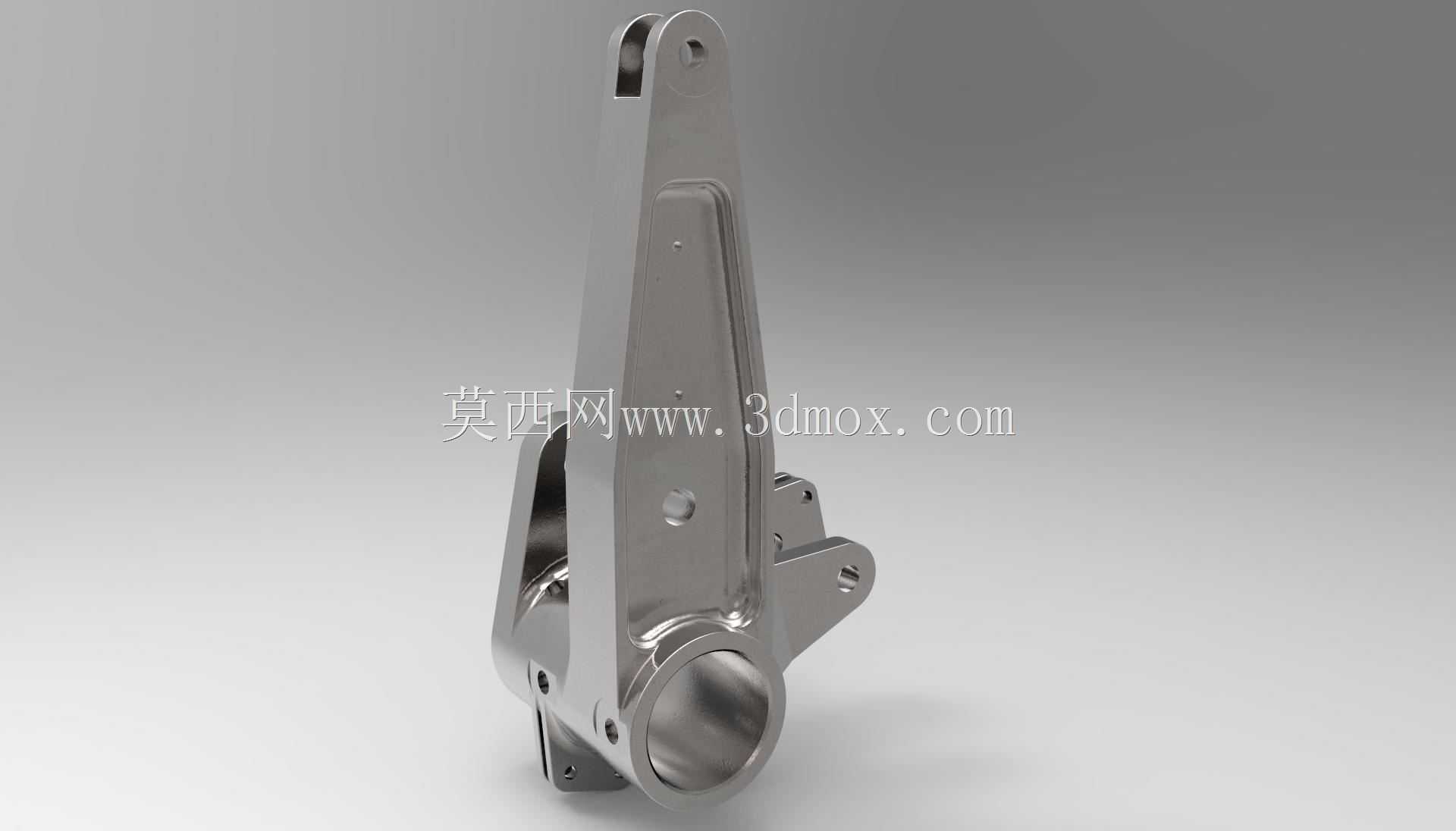

从结构设计层面来看,该部件采用分体式组合支撑构型,主体分为长向主支撑臂与侧向连接支臂两个功能段,主支撑臂上端设置同轴双铰接孔位,用于和减压阀的调节端摇臂结构形成铰接配合,预留的铰接间隙经过公差匹配,既可以保证调节动作的顺畅无卡滞,又能控制铰接间隙在合理范围内,避免调节过程中出现过大的空程误差。主支撑臂臂身采用变截面设计,在靠近铰接端的受力较大区域做了加厚处理,向基座连接端逐渐过渡到等厚结构,在保证整体结构刚性的前提下尽可能降低部件自重,臂身上分布的多个减重孔同时兼具应力释放作用,能够抵消焊接或加工过程中产生的内应力,减少长期使用后的结构形变。
侧向连接支臂与主支撑臂采用一体化成型衔接,支臂上分布的多组不同孔径的安装孔,分别对应减压阀阀体固定、外部管路附件挂载、传感器安装支架固定等不同功能需求,孔位的位置度公差经过严格校核,能够保证配套部件安装后的同轴度与位置精度,避免出现装配干涉。部件下端的圆弧包容结构与减压阀的圆形阀体端盖轮廓完全匹配,安装后可以形成半包裹式的支撑效果,进一步提升阀体固定的稳定性,避免管路振动导致的阀体偏移。
在安装边界方面,该支撑臂的整体安装轮廓适配常规通径减压阀的安装空间要求,所有外接安装孔位均采用标准紧固件适配尺寸,无需额外加工即可与标准减压阀阀体、通用安装基座完成装配,铰接端的孔位尺寸匹配通用销轴规格,更换维护时可以直接采用标准备件,降低现场运维的配件成本。部件的各个连接面均做了平面度处理,安装后能够与配合面完全贴合,避免出现局部间隙导致的连接松动,棱角位置均做了倒角处理,既可以去除加工毛刺避免安装划伤,也能减少应力集中点,提升部件的抗疲劳性能。
