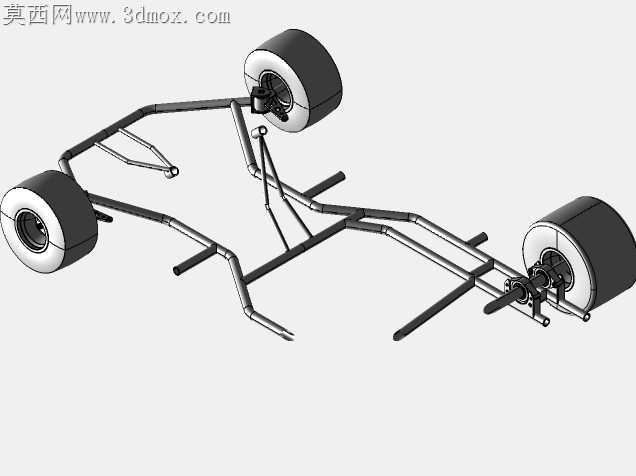

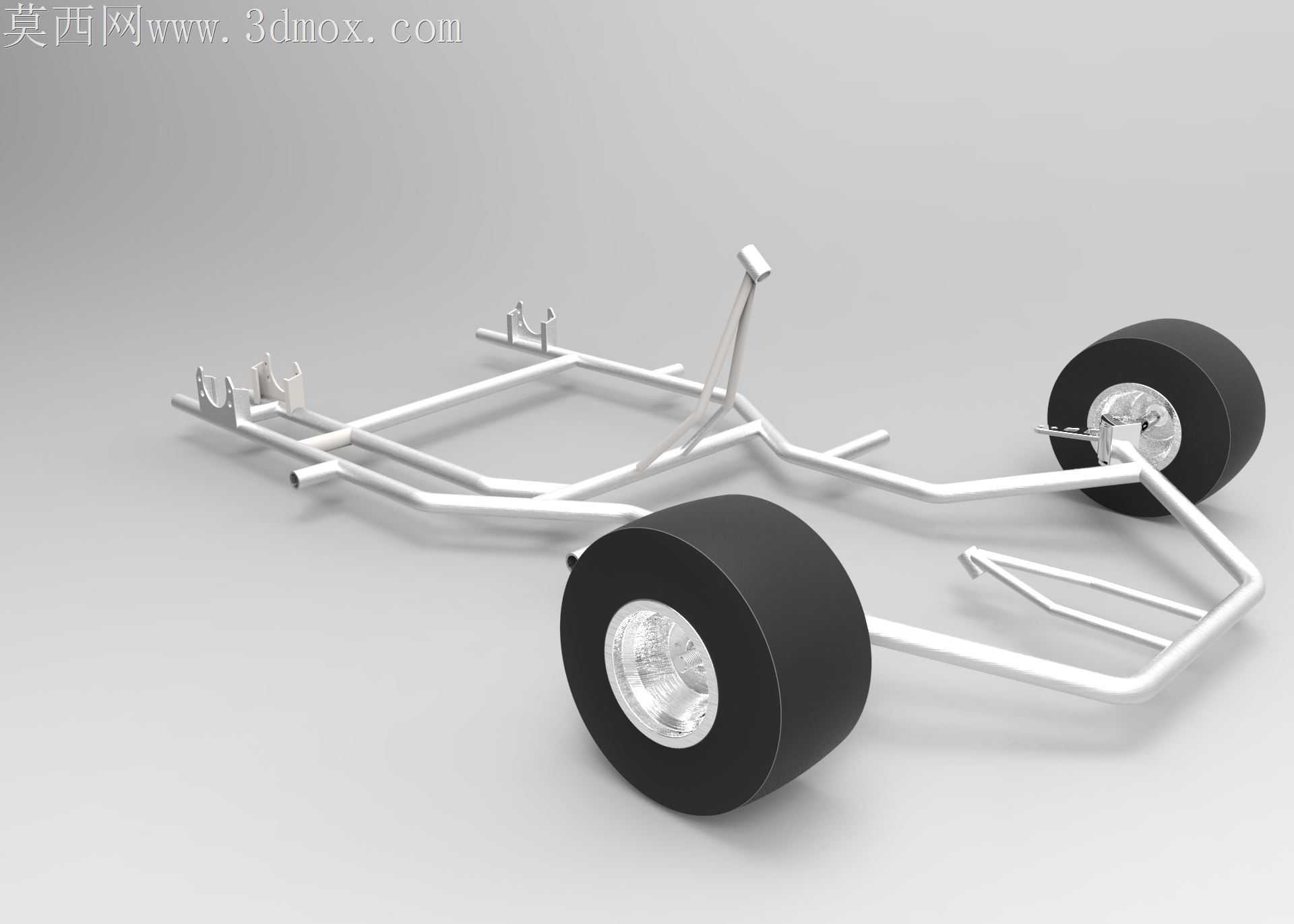

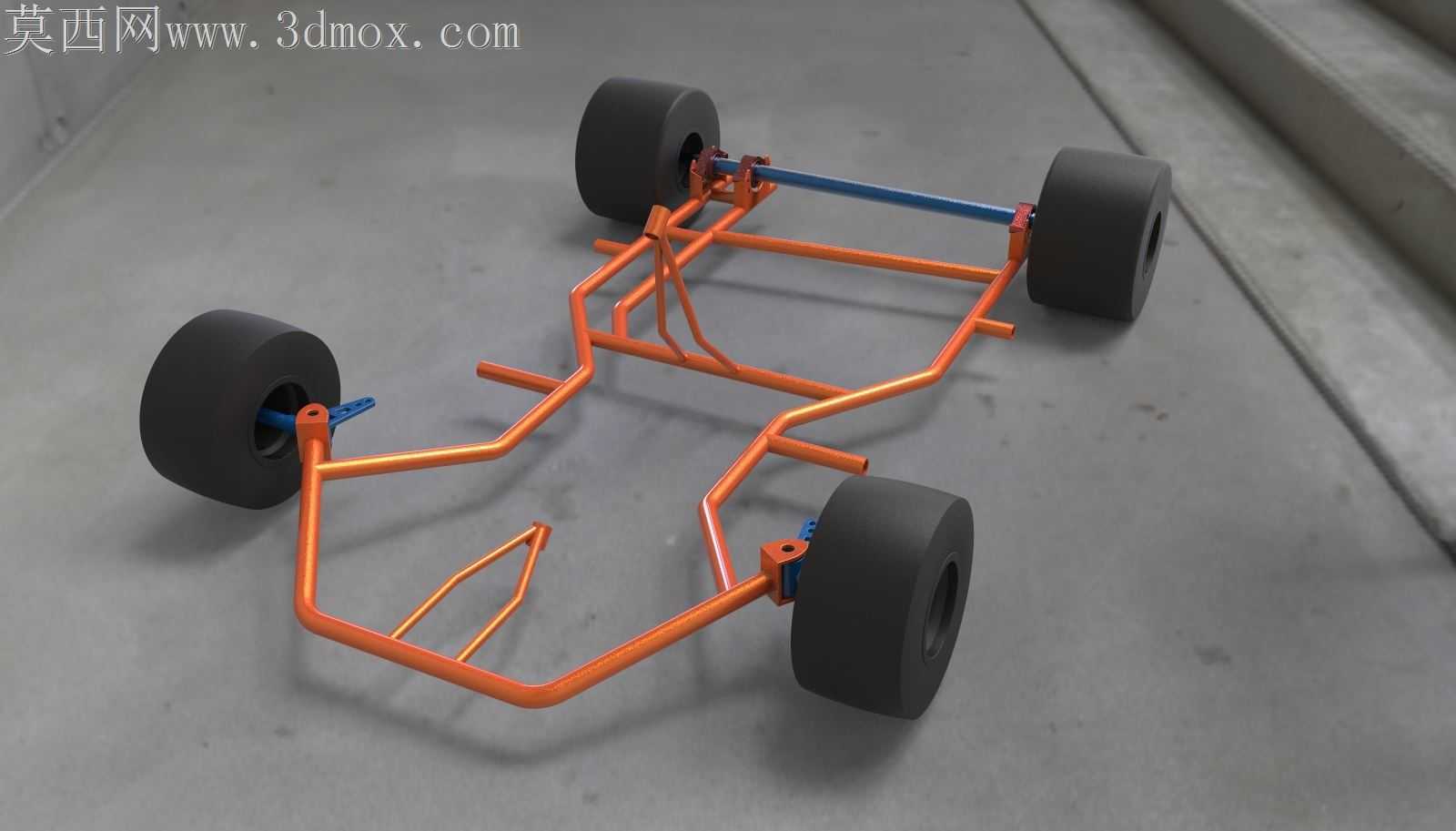

钢管桁架式卡丁车行走承载车架结构

小排量娱乐卡丁车的车架加工最容易踩的坑，是弯管拼接处的应力集中问题，很多手工焊出来的车架跑上几十圈就会在弯折位置出现裂纹，根源是管段衔接的角度没留够焊接形变余量，载荷传递路径在弯折点出现了硬拐点。这款车架的管段走向完全顺着轮端冲击的传力路径排布，前悬安装位的斜撑没有直接垂直焊在主纵梁上，而是顺着主纵梁的延伸方向做了平滑过渡的弯弧，前轮过减速带或者路肩时的垂直冲击，会顺着斜撑的弧面分散到整根纵梁上，不会在焊口位置攒下集中应力。轮组安装座的位置特意留了0.2mm的同轴度公差余量，安装转向节的法兰座和管梁焊接时，不用刻意追求绝对零位对齐，后续装配时可以通过调整垫片补偿焊接带来的轻微形变，不用焊完之后再上铣床二次加工安装面，能省掉不少后处理的工序成本。主车架中部的乘员承载区，管段的弯折半径统一选了管径的3倍，既不会因为弯折半径太小导致钢管内壁起皱降低强度，也不会因为半径太大占用过多座舱空间，坐进去之后腿部不会碰到两侧的管梁，转向操作的预留空间也足够。后轴安装的横梁用了整根直钢管贯穿左右纵梁，没有做分段拼接，后轴传递的驱动力和制动力会直接通过整根横梁分散到两侧纵梁，不会在拼接焊口位置出现反复拉扯的疲劳载荷。油门和刹车踏板的安装位，管梁上提前预留了安装孔位的定位凸台，焊完之后不用重新划线打孔，孔位的位置度误差能控制在0.15mm以内，踏板装上去之后不会出现卡滞或者行程偏差的问题。车架表面的焊缝位置都做了内凹过渡处理，喷塑之后不会出现明显的焊道凸起，外观平整度更好，也不容易在焊缝位置积存泥水导致锈蚀。前轮转向拉杆的安装点和主销的角度做了匹配，转向时左右轮的转角差符合阿克曼几何的要求，过弯时不会出现轮胎侧滑磨胎的问题，不用装车之后反复调整拉杆长度来匹配转角。车架尾部的发动机安装位，管段做了局部加强的双层叠焊，发动机运转时的高频振动不会导致管梁出现共振异响，安装点的刚度足够，不会因为长期振动出现螺栓松脱的问题。
