多连杆带轮绳索联动复杂机械结构

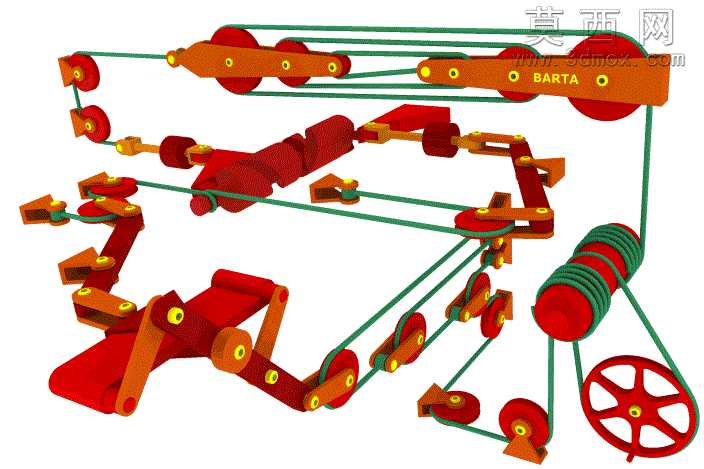

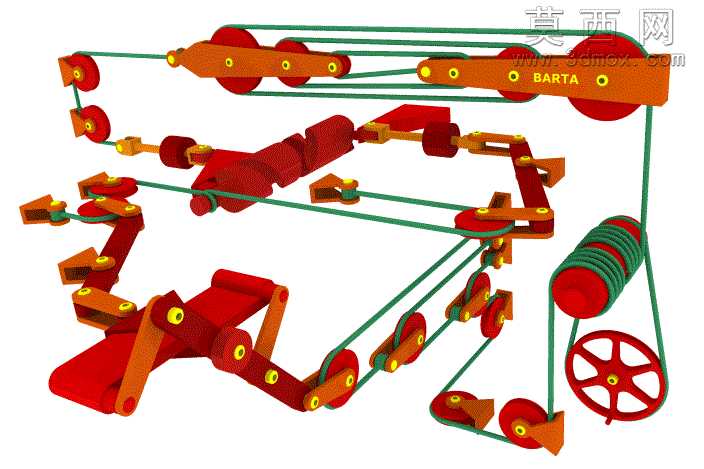

本作品为多组连杆与带轮绳索组合的联动机械结构三维模型，建模阶段采用自底向上的装配思路完成整体搭建，首先对单个铰接连杆、不同直径的带轮、绕线卷筒、操作手轮等基础零件进行参数化建模，严格控制各铰接孔的同轴度公差、连杆臂长的尺寸精度，保证后续装配后运动无卡滞。零件建模完成后按照运动传递路径依次完成装配，对所有铰接位置添加同轴心与重合配合，对绳索传动路径添加路径约束，还原真实绳索绕经各带轮的张紧状态，避免传动过程中出现绳索松弛脱落的仿真错误。材质渲染阶段，对连杆类零件赋予哑光红棕色工程塑料材质，模拟轻质高强度的非金属构件质感；对铰接销轴、带轮轮毂赋予金属黄铜材质，突出铰接转动部位的金属光泽与耐磨属性；对传动绳索赋予深绿色弹性橡胶材质，还原同步带类传动件的表面纹理与柔韧质感；对底部操作手轮赋予亮红色硬质塑料材质，区分操作端与传动构件的视觉差异，整体渲染采用柔和的均匀布光，避免金属部位出现过曝反光，清晰展现各构件的连接关系与层次结构。结构设计上采用多组平行四边形连杆机构串联布局，通过绳索与带轮的传动实现多组连杆的同步联动，输入端的手轮转动可通过卷筒收卷绳索，带动各级带轮转动，进而驱动各段连杆完成预设的轨迹运动，整体结构看似零散实则通过绳索传动形成完整的运动闭环，通过简单的带轮绳索传动实现复杂的多构件同步动作，兼顾了结构的趣味性与机械传动的严谨性，可作为机械原理教学演示、联动机构创意设计的参考模型，建模过程中对所有运动构件添加了初步的运动仿真约束，可直接用于运动轨迹验证与传动比测算。
