小型电视电机装配用双条托盘链输送线

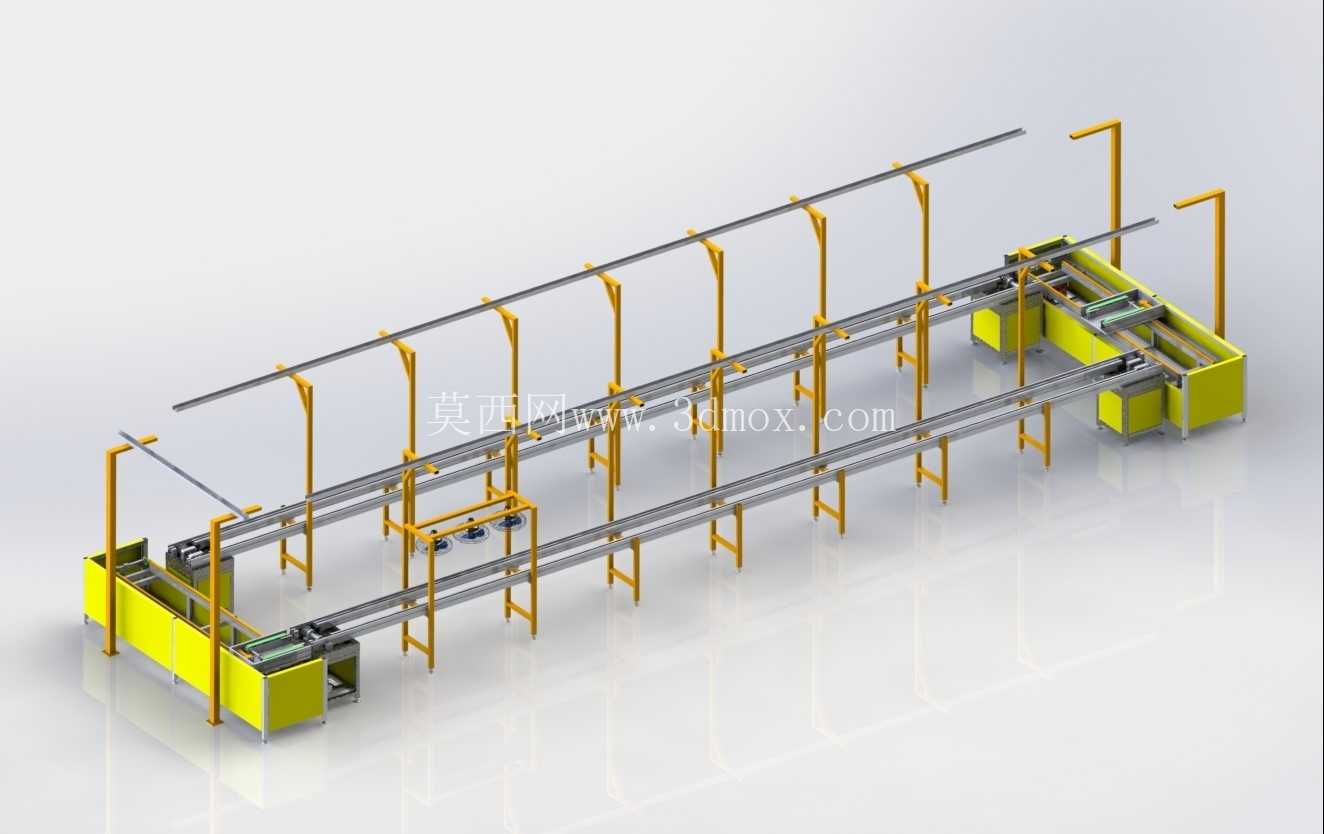

　　这套输送设备针对小型电视、微型电机类消费电子组装场景设计，采用双条并行线体布局，单条线体有效作业长度覆盖15米区间，可同时承载多工位并行装配作业，适配班组式流水组装的节拍需求。线体主体采用工业铝型材搭建机架，型材选型兼顾承重与后期改造成本，支脚配置可调脚杯，可适配车间地面±15mm的平整度误差，安装时无需额外预埋地脚，降低现场施工的土建要求。线体上方配套的悬挂支架采用同系列铝型材拼装，预留了工装挂点、照明灯具安装位、防静电接地端子以及气动管路走线槽，可直接适配电动螺丝刀、防静电手环、小型气动压合工具的工位接驳需求，无需后期额外加装走线架。

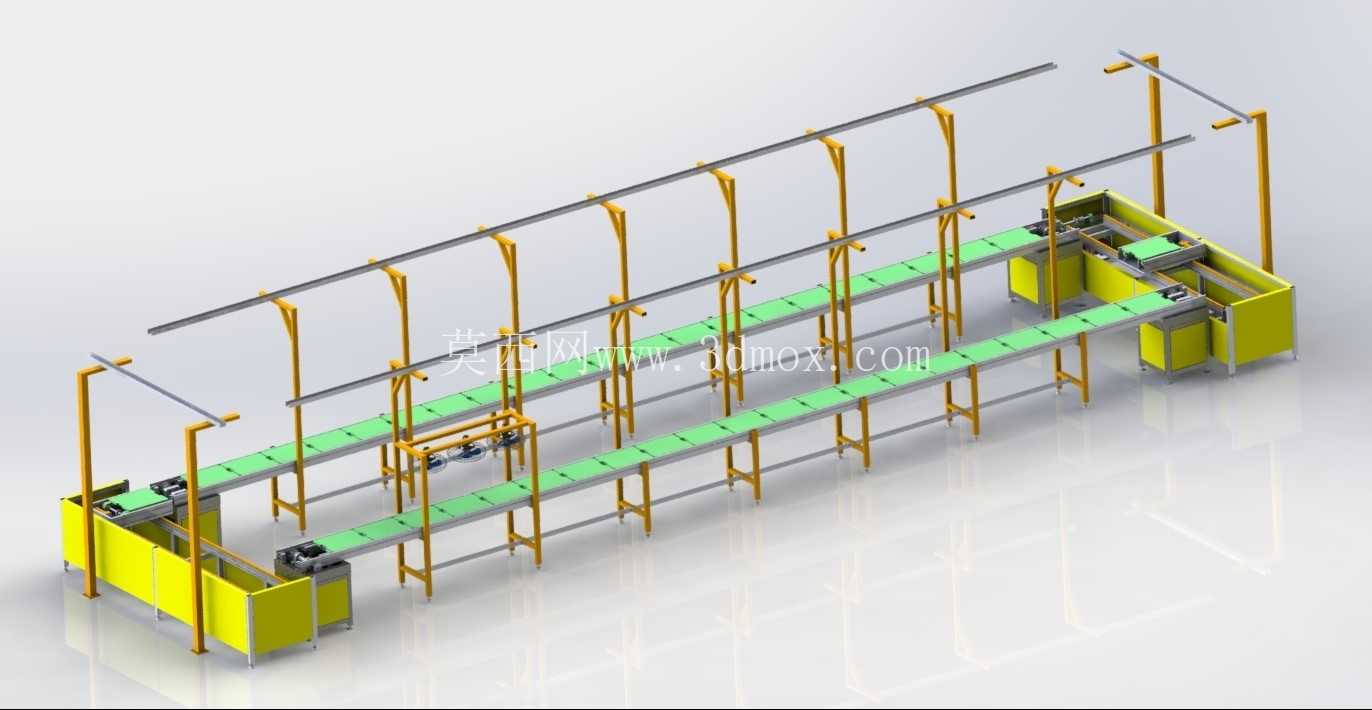

　　输送载体采用托盘链搭配专用托盘滑块结构，托盘定位精度控制在±0.8mm范围内，可兼容尺寸在300mm*250mm以内的电视半成品、电机组件载具，输送过程中托盘无明显晃动，可满足插件、锁付、外观检测等多工序的定位要求。线体两端设置了端部过渡机构，可实现托盘的自动回流或者人工上下料衔接，端部机构的高度与线体作业面保持齐平，作业面高度按照人体工程学设置为850mm，适配站立作业的操作高度，减少操作人员长时间作业的疲劳感。线体侧边设置的黄色防护挡板采用钣金折弯成型，表面做喷塑处理，既可以防止输送过程中零件掉落至线体下方，也能对运动的链条结构做物理防护，避免操作人员误触运动部件引发安全风险。

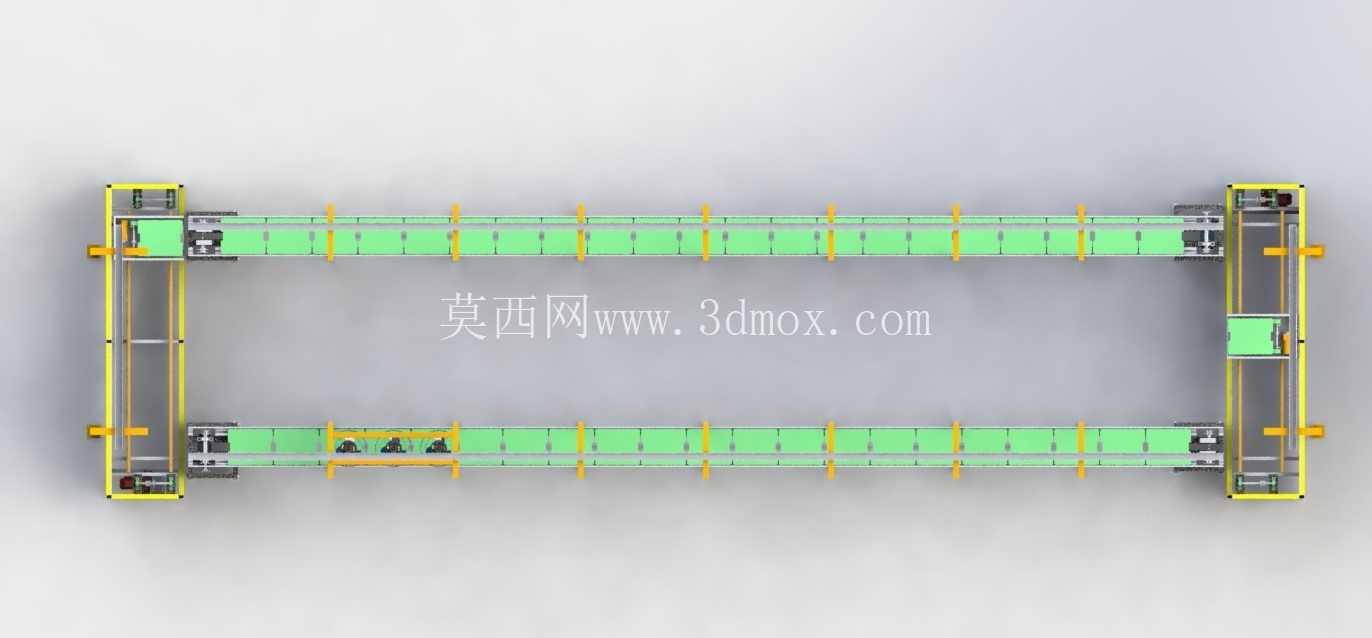

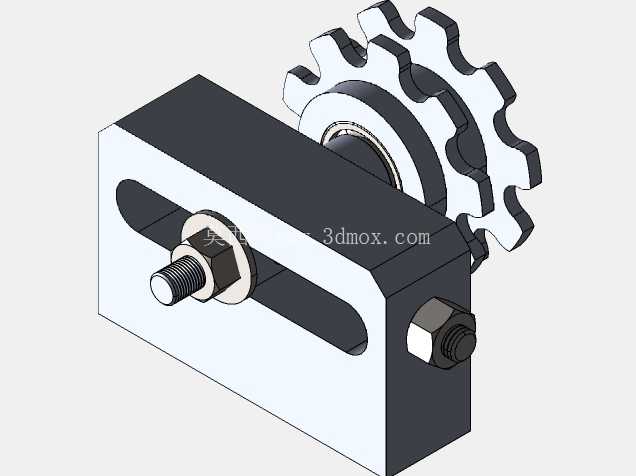

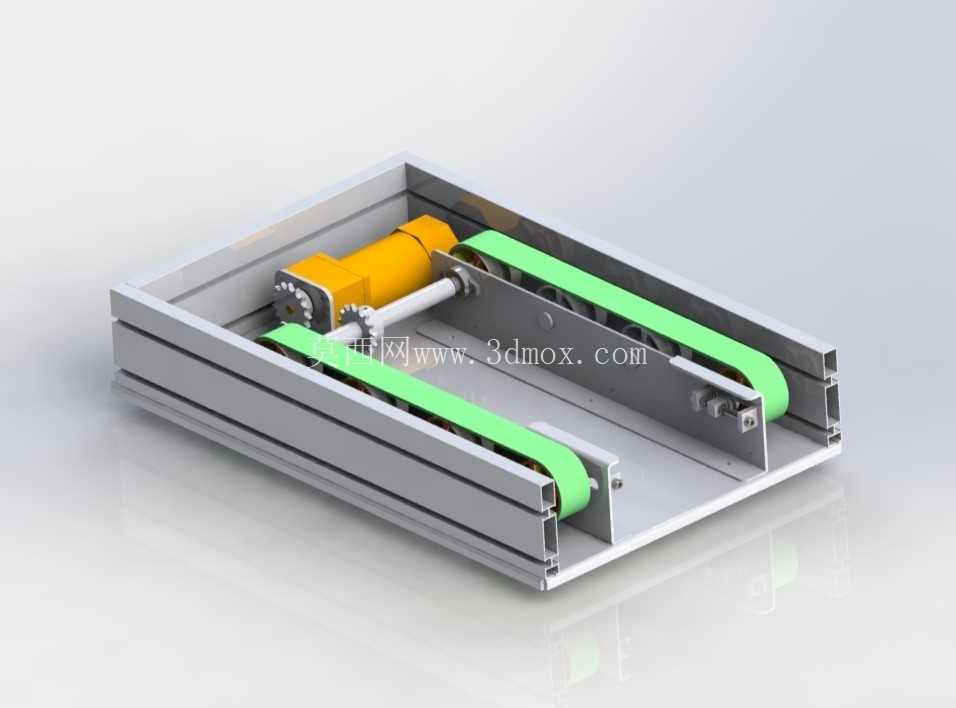

　　驱动单元布置在线体端部的护罩内部，采用减速电机搭配链传动结构，输送速度可在0-12m/min范围内无级调节，可根据不同产品的装配节拍调整运行速度，既可以实现连续式输送，也可搭配工位阻挡器实现定节拍的间歇式输送，适配不同产能要求的生产场景。线体的安装边界宽度控制在2.2米以内，双条线体中间预留1.2米的人员操作通道，可满足两名操作人员同时在通道内作业的空间需求，线体整体高度（含顶部悬挂支架）控制在2.8米，适配常规厂房3米以上的层高要求，无需对厂房顶部结构做改造。在设计过程中，所有型材连接均采用标准角码搭配T型螺栓固定，无焊接结构，整套线体可实现全拆装运输，现场组装时仅需内六角扳手即可完成整体拼装，大幅降低运输成本与现场安装周期。

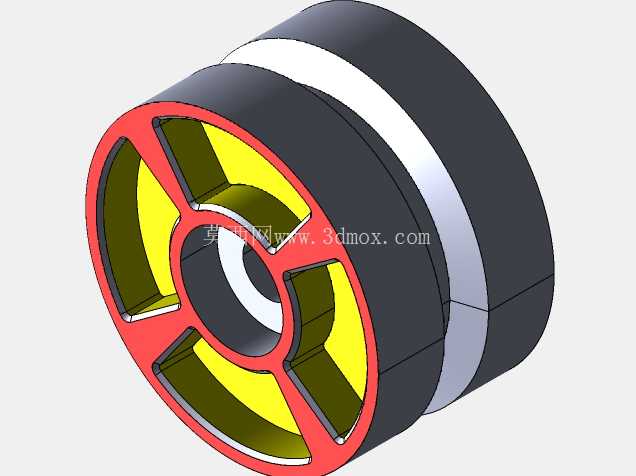

　　托盘滑块采用耐磨POM材质加工，与铝型材导轨接触面做了倒角处理，运行过程中噪音控制在65分贝以内，满足车间噪音管控要求。线体的防静电设计贯穿整体结构，铝型材机架、托盘、挡板之间均设置了防静电连接片，端部预留接地端子，可直接接入车间防静电接地网，避免静电对电子元器件造成损伤，适配电视、电机类带电子元件产品的组装要求。线体的分段式设计支持后期长度扩展，每段标准节长度为2米，可根据车间实际布局调整线体总长度，也可在现有线体基础上增加测试工位、老化工位等功能段，适配产品迭代后的产线调整需求。
