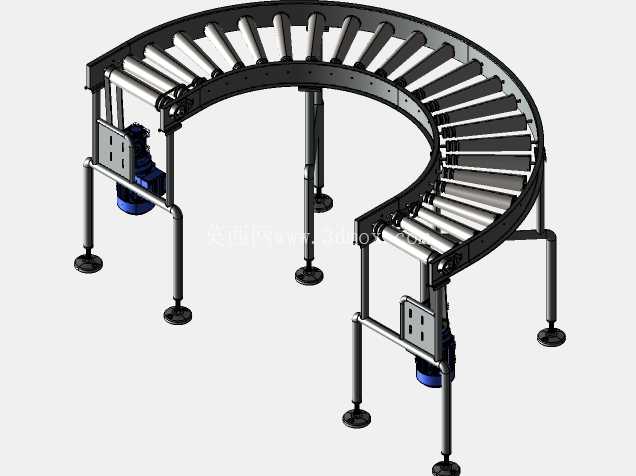

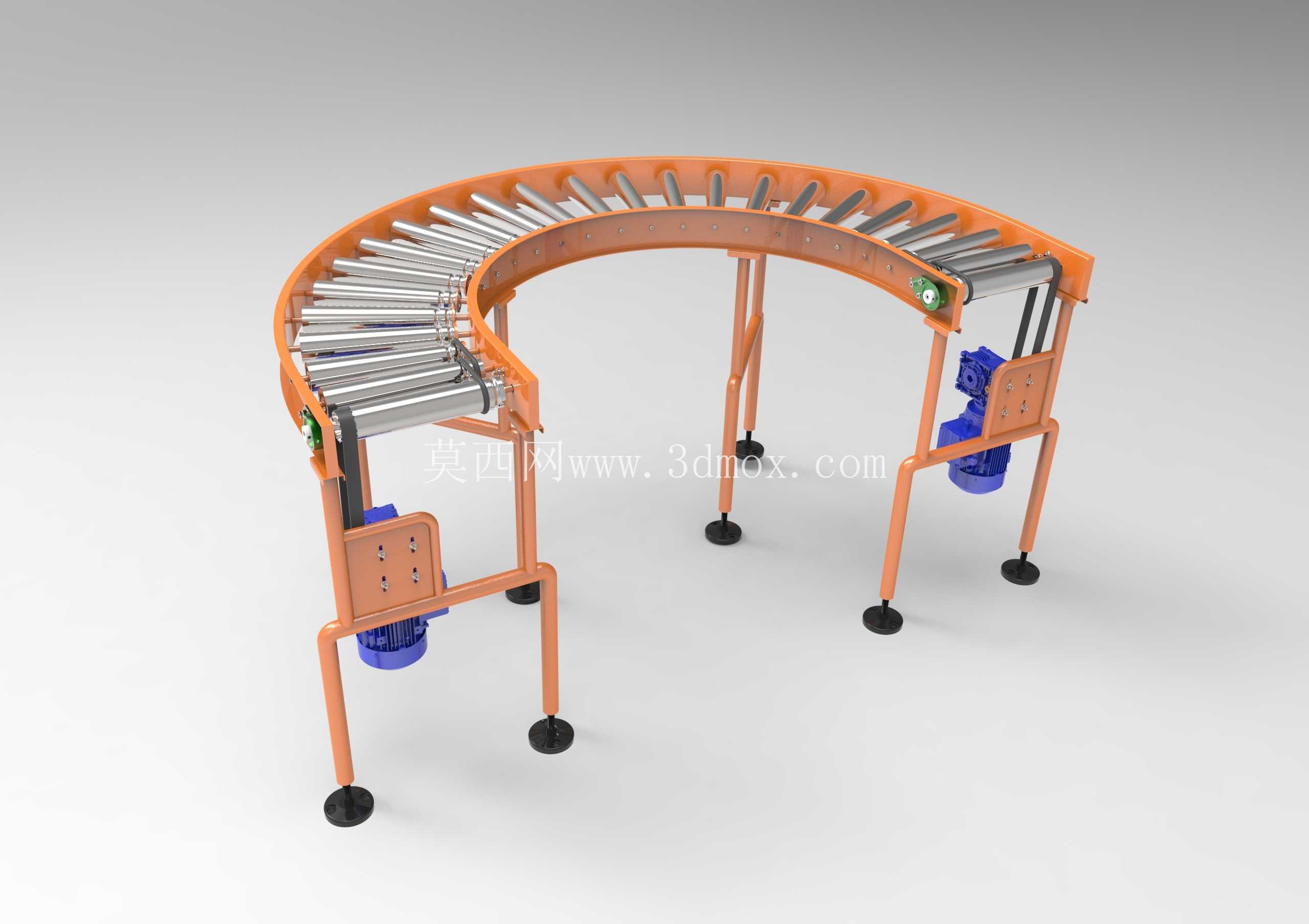

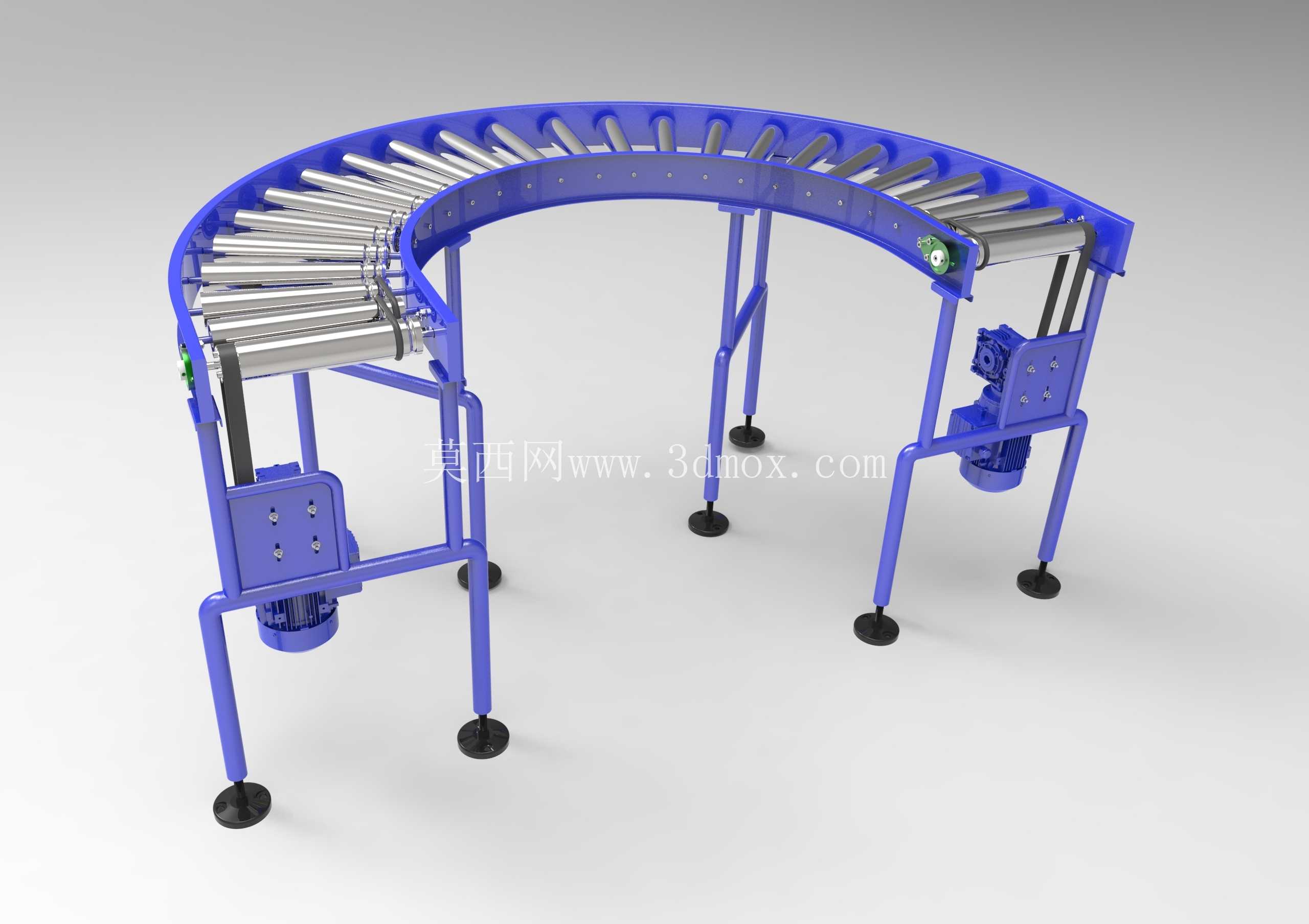

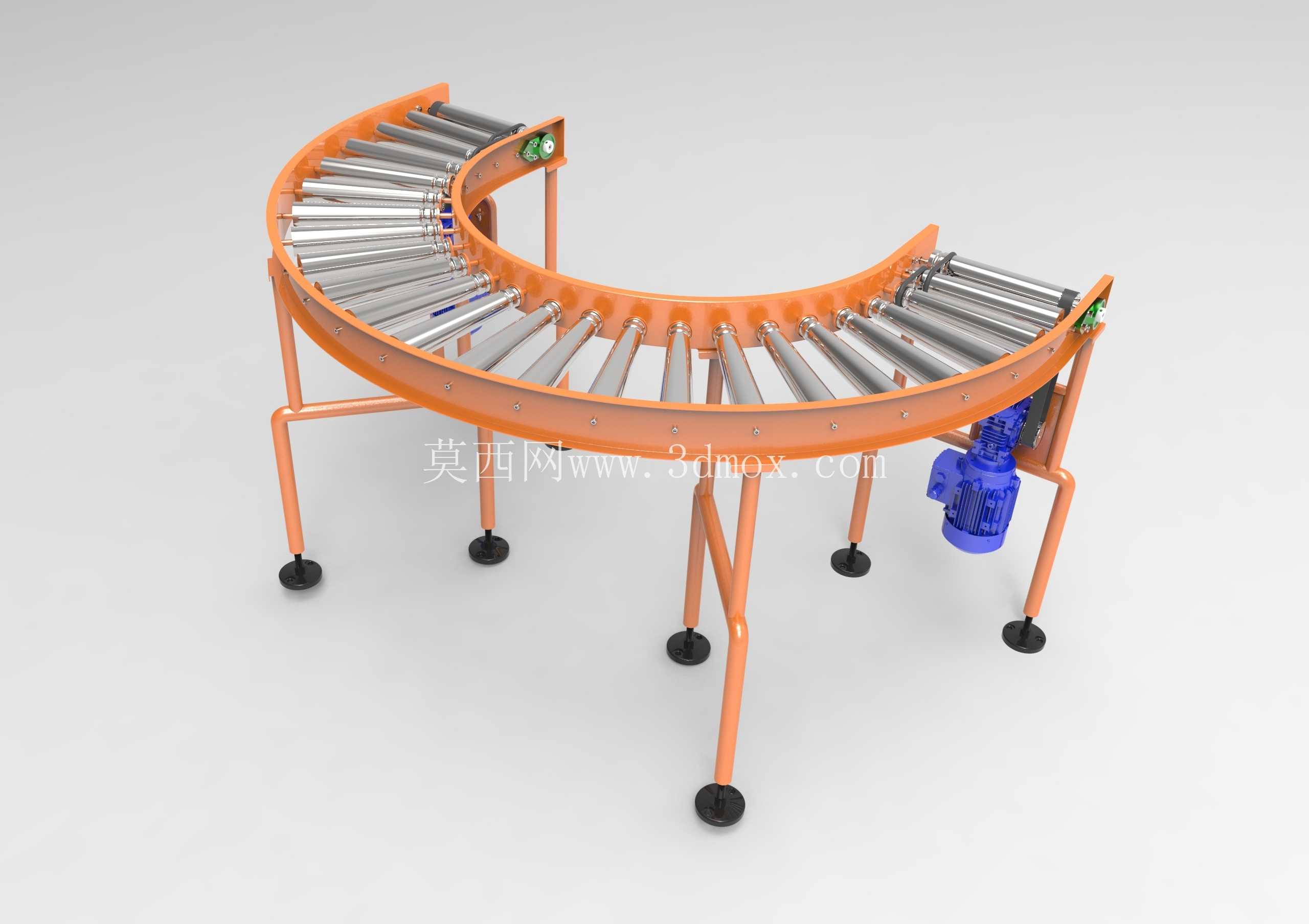

双90度转弯滚筒曲线输送设备结构

这款双90度转弯结构的滚筒输送设备，主要面向生产车间内的物流动线转向需求设计，常见于电子组装、食品包装、汽配加工等行业的生产线衔接环节，解决车间内直角转角处的物料平稳过渡问题，避免直线输送线在转角处需要多段设备拼接带来的对位偏差、积料卡顿问题。设备整体采用两段连续90度圆弧布局，可直接对接两端的直线滚筒输送段，无需额外增加转角顶升移栽或转向机构，大幅缩减转角区域的设备占地空间，对于车间内立柱旁、墙角处的动线规划适配性极强。

从结构设计逻辑来看，机架主体采用标准方管焊接成型，底部配置可调脚杯，可根据现场地面平整度调整整体水平度，单支脚杯调节行程覆盖±25mm范围，安装时无需额外做地面预埋处理，直接放置在硬化地面即可完成调平固定。支撑腿的排布避开了圆弧段的物料通行边界，内侧支撑腿靠近圆弧圆心侧布置，外侧支撑腿沿圆弧切线方向均匀分布，保证整段机架在满载运行时不会出现侧翻或形变，每段圆弧段的机架下方都设置了横向加强筋，抵消滚筒运行时带来的振动传导。

输送面采用直径统一的镀锌无动力滚筒搭配端部驱动结构，滚筒沿圆弧径向均匀排布，相邻滚筒的间隙控制在15mm以内，可适配最小尺寸为50mm见方的工件输送，避免小件卡入滚筒间隙。驱动端采用侧装式减速电机，通过多楔带带动每支滚筒端部的带轮转动，相比传统的链传动结构，多楔带传动运行噪音更低，维护时无需定期加注润滑脂，皮带张紧结构设置在机架外侧，调整时无需拆解设备护罩即可完成张紧度调节。圆弧段的内侧设置了低摩擦系数的导向挡边，挡边高度高出输送面30mm，可避免工件在转弯过程中因离心力作用从内侧滑落，挡边采用高分子聚乙烯材质，与工件接触时不会刮伤工件表面，对于表面要求较高的注塑件、钣金件输送友好。

设备的安装边界需要提前核算，两段90度转弯的内转弯半径为600mm，外转弯半径为1200mm，整体输送面高度可根据对接的主线设备高度在700mm-900mm区间定制，对接端的滚筒端部设置了过渡小板，可消除与直线段对接处的间隙，避免小件在衔接处卡滞。设备的驱动单元预留了变频调速接口，可根据上下游设备的输送速度调整本段的运行线速度，速度调节范围覆盖0m/min-30m/min，适配不同生产节拍的输送需求。在实际选型应用中，该款转弯输送结构可单独作为转角单元使用，也可多段拼接组成S型、U型的输送动线，对于车间内空间受限、需要迂回布置生产线的场景，能够有效压缩线体总长度，减少车间内的空间浪费。

从建模细节来看，所有滚筒的安装同轴度、机架的圆弧轮廓度都按照实际加工公差做了约束，每支滚筒的安装座都预留了轴承安装位，建模时还原了轴承卡簧、端部带轮、张紧轮的实际装配关系，结构工程师在做整线布局时可直接调取该模型拼接，无需重新绘制转角段结构，也可根据实际输送的工件重量调整滚筒壁厚、机架方管规格，重载场景下可将单支滚筒的轴径从12mm升级为15mm，支撑腿增加斜撑结构，满足最大50kg/m的线载荷需求。设备的电气布线槽沿机架外侧布置，走线槽与机架采用卡扣连接，后期维护时可直接打开线槽盖更换线缆，无需拆解主体结构，整体设计兼顾了加工工艺性、现场安装便捷性与后期维护的便利性，没有冗余的结构设计，所有零部件都采用行业通用标准件，加工采购周期短，适合快速搭建生产线时使用。
