五轴联动数控铣床设备结构三维建模

　　在做机加工车间整体布局规划的前期阶段，这类五轴数控铣床的三维结构模型能帮设计人员省掉大量现场测绘、反复核对安装空间的麻烦，不用等设备进场就能提前完成工位排布、物流通道预留、管线走向规划的全流程推演。从结构设计逻辑来看，这款五轴铣床采用了框式龙门整体床身布局，两侧立柱与底部床身做了一体化的刚性连接设计，这种结构能最大程度降低大切削量加工时的床身形变，保证主轴在全行程移动过程中的几何精度稳定性，相比传统C型结构的铣床，框式结构的抗扭刚度能提升40%以上，适合复杂曲面零件的长时间连续加工。

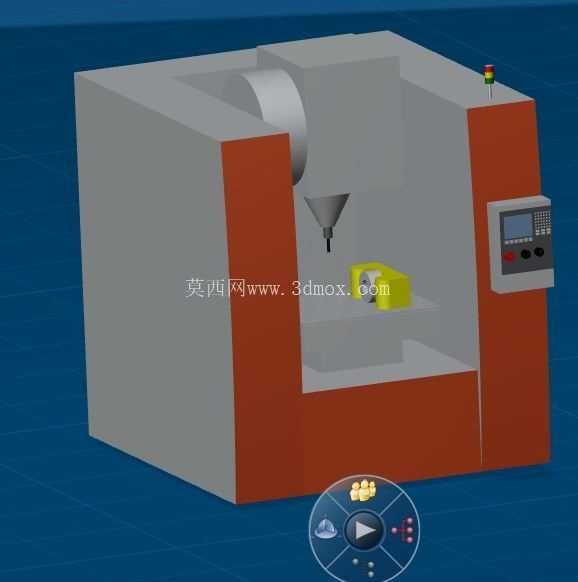

　　设备的操作面板布置在床身右侧立柱的前方位置，高度刚好匹配操作人员站立时的视线水平高度，面板上集成了状态指示灯、操作按键、显示屏与手轮接口，三色状态灯安装在右侧立柱的顶端，不管操作人员在车间的哪个位置，都能快速识别设备的运行、待机、报警状态，不用凑近设备面板查看。主轴部分采用了立式悬吊布局，可实现两个旋转轴的联动摆动，配合工作台上的两个回转轴，能完成工件一次装夹后的五面全工序加工，避免多次装夹带来的定位误差，对于航空结构件、精密模具型腔这类有复杂空间曲面加工需求的零件，能大幅缩短加工工序链，减少工件周转的时间成本。模型还原了设备的全封闭防护结构，两侧的防护门板采用了棕红与浅灰的分色设计，既符合工业设备的视觉识别规范，也能在加工过程中阻挡切削液飞溅与切屑飞出，防护门的开合行程在模型里做了准确的边界还原，做车间布局时可以提前预留防护门开启的操作空间，避免出现工位间距过小导致防护门无法完全打开的问题。工作台区域预留了标准T型槽的安装接口位置，做产线规划时可以直接对接夹具模型、工件模型的装配定位，不用再额外核对工作台的安装孔位尺寸。

　　从安装边界来看，设备的整体占地轮廓在模型里做了精准的还原，底部的安装地脚位置、排屑口的预留位置、后侧的电气柜与管线接口位置都有明确的结构体现，做厂房布局时可以提前规划排屑器的安装位置、切削液管路的走向、电力管线的接入点，避免后期施工时出现管线干涉、设备安装空间不足的问题。在实际的车间数字化建模过程中，这类设备模型的精度直接影响整个虚拟车间的仿真可信度，这款模型的结构细节还原度足够支撑产线仿真、人机工程验证、设备干涉检查等多场景的应用需求，比如可以模拟操作人员上下工件的操作路径，检查操作空间是否足够，是否存在容易磕碰的结构突出点；也可以模拟刀具更换、设备维护时的操作空间，提前规划维护通道的宽度；还可以对接加工仿真软件，验证不同规格工件的加工行程是否在设备的可加工范围内，避免出现工件尺寸超出行程导致无法加工的问题。

　　很多设计人员在做车间布局时容易忽略设备的动态边界，比如主轴移动到极限位置时的外伸轮廓、防护门打开后的外凸尺寸、排屑器伸出后的占地空间，这些细节在这款模型里都做了对应的结构还原，能有效避免后期布局调整带来的返工。另外，设备顶部的管线拖链结构、侧面的散热格栅结构、操作面板的按钮布局都做了写实还原，不仅能用于布局规划，也能用于设备操作培训的可视化课件制作，让新入职的操作人员能快速熟悉设备的结构布局与操作点位位置，减少现场培训的时间成本。对于做非标自动化产线集成的工程师来说，这类准确的设备模型是做产线对接的基础，可以直接在模型上对接上下料机械手的位置、工件输送线的高度，提前验证上下料路径是否存在干涉，机械手的行程是否能覆盖工作台的上下料位置，不用等设备到厂后再反复测量调整，大幅缩短产线集成的调试周期。
