立式三轴数控铣床设备结构三维建模

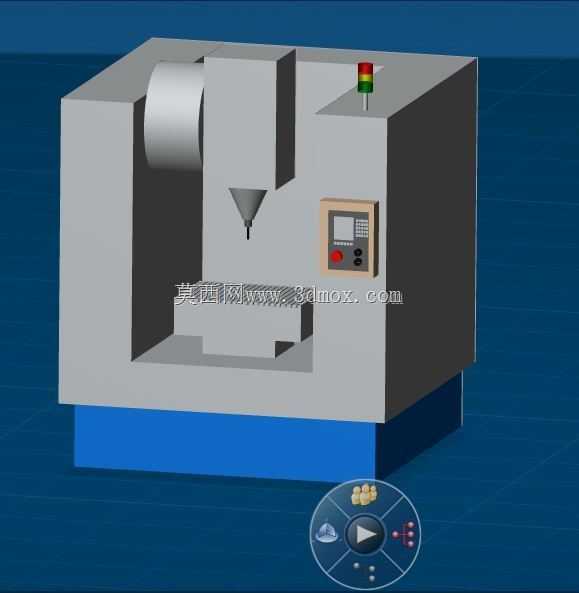

　　在中小批量机加工车间的布局规划中，三轴数控铣床是承担平面、型腔、复杂曲面铣削任务的核心设备，这套三维建模完整还原了立式三轴数控铣床的整机结构与安装边界，可直接用于车间布局仿真、设备干涉校验、教学演示场景。从实际加工场景来看，这类设备常布置在机加工区域的核心工位，周边预留刀具存放台、工件周转区、切削液回收通道的安装空间，模型还原的整机外轮廓采用全防护式钣金结构，能够有效阻挡铣削过程中飞溅的切屑与切削液，避免车间作业环境的污染，同时顶部设置的三色警示灯可直观反馈设备运行、待机、故障状态，方便车间管理人员快速掌握工位运行情况。从功能特性来看，该设备的运动逻辑遵循立式铣床的经典布局，主轴箱沿立柱做Z向垂直进给，工作台沿床身做X、

　　Y向水平进给，三个运动轴的行程覆盖常规中小尺寸零件的加工范围，可完成铣平面、铣槽、钻孔、镗孔、铣削三维曲面等多类加工工序，适配普通结构钢、铝合金、铜合金、工程塑料等多种常见加工材料，广泛应用于五金零件加工、模具型腔粗精加工、教学实训演示、小型设备零部件试制等场景。设计思路上，模型采用模块化拆分逻辑，将整机分为床身底座、立柱、主轴箱、工作台、操作面板、外防护、警示灯几个独立模块，每个模块的装配关系完全匹配实际设备的装配逻辑，床身底座采用大质量铸铁结构的造型设计，能够吸收铣削过程中产生的振动，保证加工过程的稳定性；操作面板布置在设备前部右侧，符合操作人员的站立操作习惯，面板上集成了显示屏、操作按键、急停按钮、进给倍率旋钮等常用操作元件，

　　位置高度适配成年操作人员的站立操作视线范围，无需过度弯腰或抬手即可完成参数调整与设备操作。外形尺寸与安装边界方面，模型还原的整机占地尺寸适配常规工业厂房的工位布局要求，底座的安装孔位位置预留了二次灌浆的安装空间，设备后部预留了电气柜、切削液管路的排布空间，顶部警示灯的高度未超出常规车间厂房的层高标准，不会与车间行吊的运行路径产生干涉；外防护的开门位置设置在设备前部，方便操作人员装卸工件、更换刀具，防护门采用滑动式结构设计，开关过程不会占用额外的车间通道空间。从建模细节来看，主轴端面的刀具安装位置还原了标准BT刀柄的安装接口，工作台表面还原了T型槽的结构，可直接匹配通用夹具的安装定位，方便后续在模型中添加夹具、工件、刀具等附属元素，

　　完成加工场景的完整仿真；设备侧面的散热格栅造型也做了还原，匹配实际设备的电气柜散热需求，避免建模过程中出现结构逻辑错误。对于三维建模从业者而言，这套模型可作为机床类设备建模的参考范本，掌握模块化建模、装配关系匹配、安装边界预留的建模思路；对于车间布局设计人员，可直接将模型导入厂区布局仿真软件，校验设备与周边通道、其他设备的安全距离，优化车间物流路径；对于设备选型人员，可通过模型直观了解设备的结构布局、操作位置、维护空间预留情况，判断设备是否适配自身的加工场地与生产需求。需要注意的是，这类三轴数控铣床的安装需要保证地面水平度，模型中底座的调平螺栓结构也做了对应还原，安装时可通过调平螺栓调整整机水平，保证加工精度；设备前部的操作空间预留长度满足操作人员安全操作距离要求，避免加工过程中切屑飞溅伤及操作人员，同时预留的工件周转空间可方便叉车或人工转运待加工与已加工工件，提升工位作业效率。
