大学数控实训车间设备排布三维设计

　　这套三维布局方案针对高校机械类专业数控实训场景搭建，核心解决传统实训车间设备排布杂乱、观察视线受阻、实训指导效率低的痛点。从实际教学场景出发，布局时优先考虑入口处的全局可视性，站在车间入口位置即可无遮挡观测到所有数控车床工位的操作状态，方便实训指导教师同时把控多台设备的学员操作情况，及时纠正不规范操作，降低实训过程中的安全隐患。

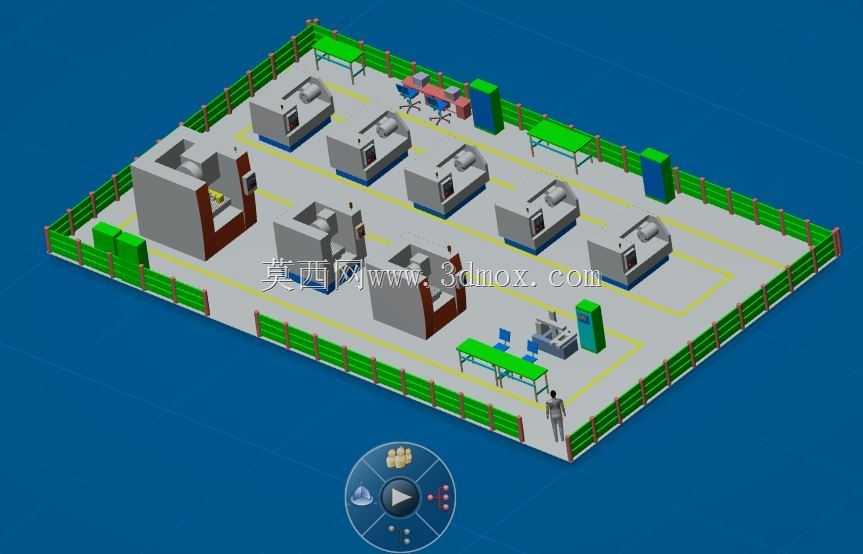

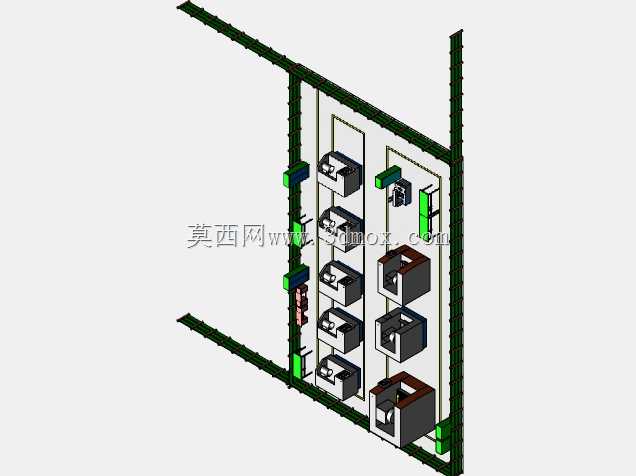

　　设备排布上，共设置八台数控车床工位，每台车床预留足够的操作空间与工件上下料区域，单台车床周边操作净空不小于1.2米，满足学员站立操作、工件周转、工具摆放的实际需求，避免相邻工位操作时出现空间干涉。车床沿车间纵深方向分两列排布，中间预留2.4米宽的主通道，满足实训物料周转车通行、学员集中通行的需求，通道边缘采用黄色警示标线做边界标识，明确区分操作区与通行区，减少无关人员进入操作区带来的安全风险。

　　车间四周沿围栏设置长条绿色工作台，作为工具暂存、工件摆放、实训记录填写的辅助区域，工作台高度设置为0.8米，匹配站立操作的人体工程学尺寸，每段工作台旁配套放置办公座椅与资料柜，方便学员放置实训指导书、量具、刀具等物品。车间入口附近设置主控台区域，配置电脑与控制柜，可统一管控车间内设备的电源供给、实训任务下发，同时预留安全员值守位置，方便第一时间处理突发状况。

　　外围采用绿色围栏做区域隔离，围栏高度1.2米，既明确实训车间的区域边界，避免无关人员随意进入，又不会遮挡外部观察视线。围栏边角位置设置绿色废料收集箱与工具柜，分类收集加工产生的金属切屑、废弃切削液，同时存放常用的清洁工具、维护工具，保持车间内操作区域整洁。布局中还加入了人员比例模型，可直观校验各通道宽度、操作空间是否满足实际人员活动需求，避免出现设计尺寸与实际使用需求不符的问题。

　　从设计逻辑上，这套排布打破了传统车间设备靠墙或紧密排列的思路，将所有设备的操作面朝向主通道与入口方向，指导教师沿主通道行走即可查看所有工位的加工状态，无需在狭窄的设备间隙中穿行，大幅提升实训指导的效率。每台设备的电源接口、压缩空气接口都预设在设备侧后方的地面位置，避免管线横跨通道造成绊倒风险，所有管线沿地面线槽铺设，保持车间地面整洁无凸起。辅助工作台与设备的间距控制在0.8米，学员从工位起身即可到达辅助区域拿取工具、放置工件，减少无效走动距离，提升实训操作的流畅度。

　　针对实训场景的特殊需求，布局中还预留了设备维护空间，每台车床的后侧预留0.6米的维护通道，方便设备检修时打开后侧防护门、更换电气元件、检修传动部件，无需挪动周边其他设备。车间角落预留了待加工工件与成品工件的暂存区域，可放置物料周转架，区分待加工件、在加工件、已完成实训考核的工件，避免物料混放造成的管理混乱。整体布局的尺寸边界完全匹配常规高校实训车间的建筑尺寸，面宽与进深比例协调，可直接作为实训车间建设、现有实训场地改造的排布参考，建模时所有设备的外形尺寸都按照实际教学用数控车床的真实尺寸等比例还原，工作台、围栏、通道的尺寸都经过实际使用场景校验，不存在尺寸失真、空间预留不足的问题，可直接导出二维排布图用于场地施工划线、设备定位安装。
