塑料零件成型用多层叠装注塑模具结构

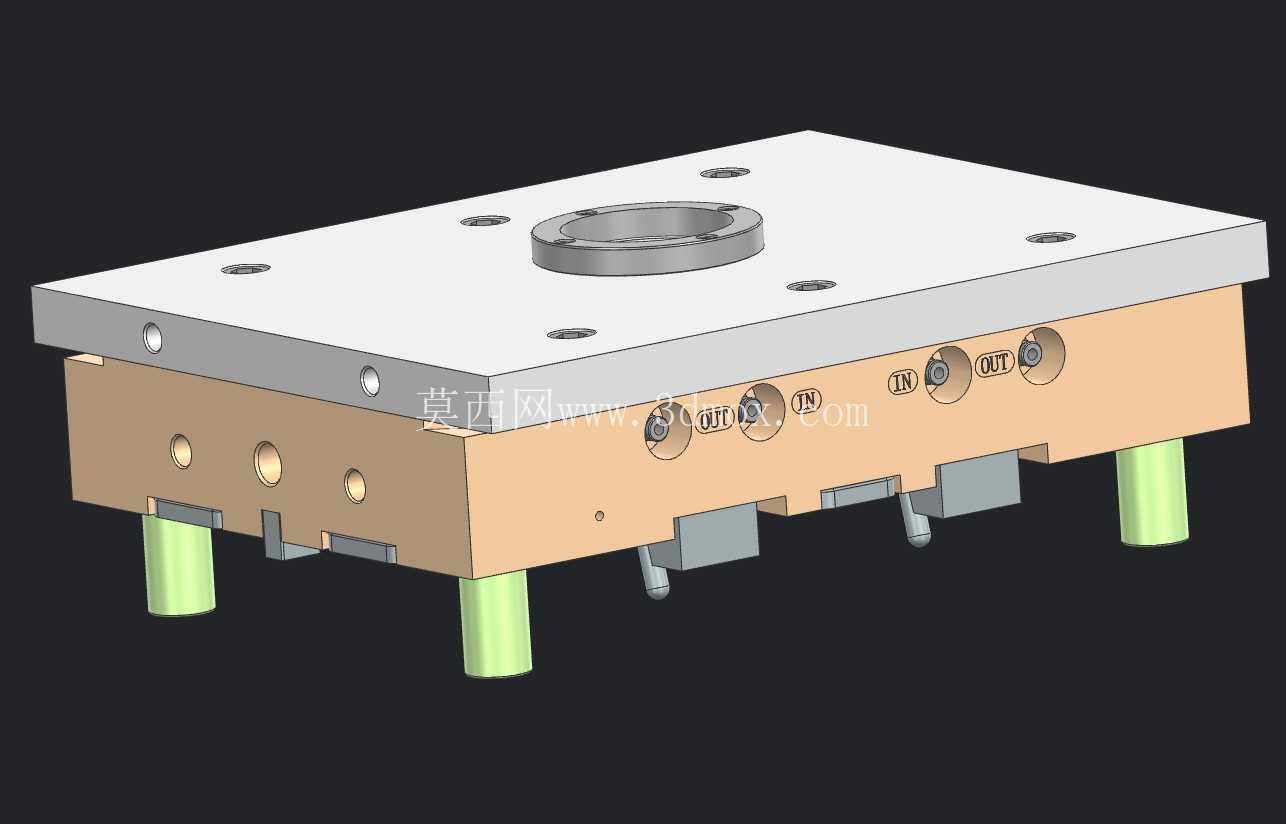

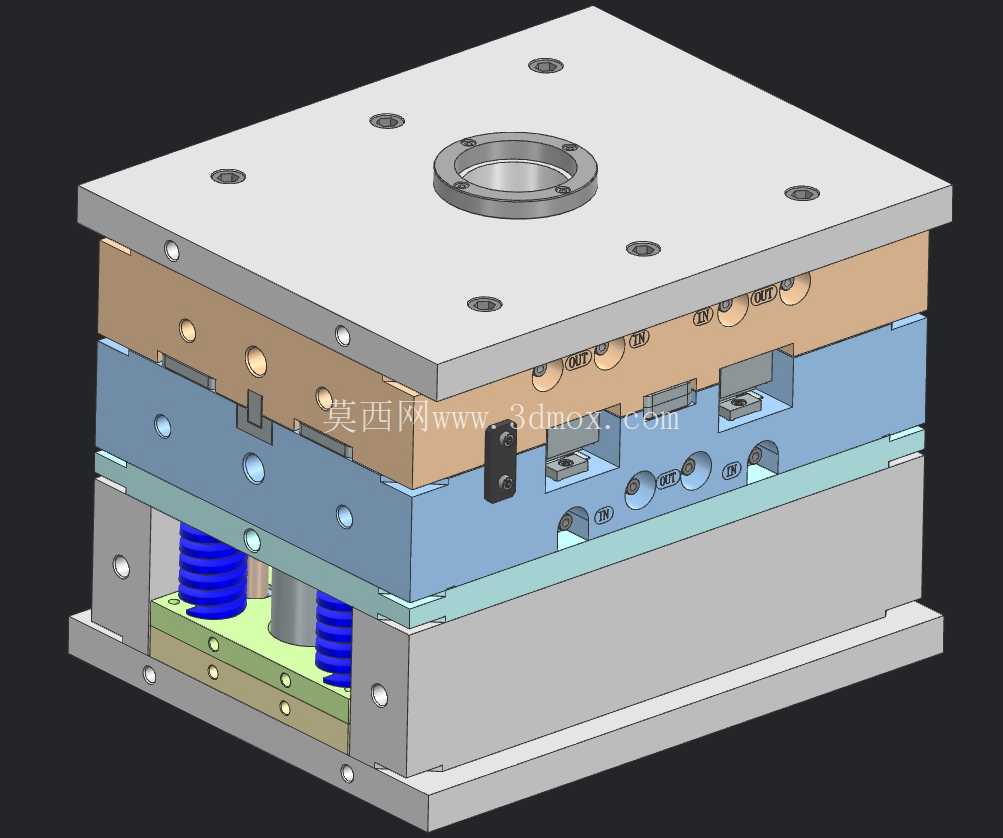

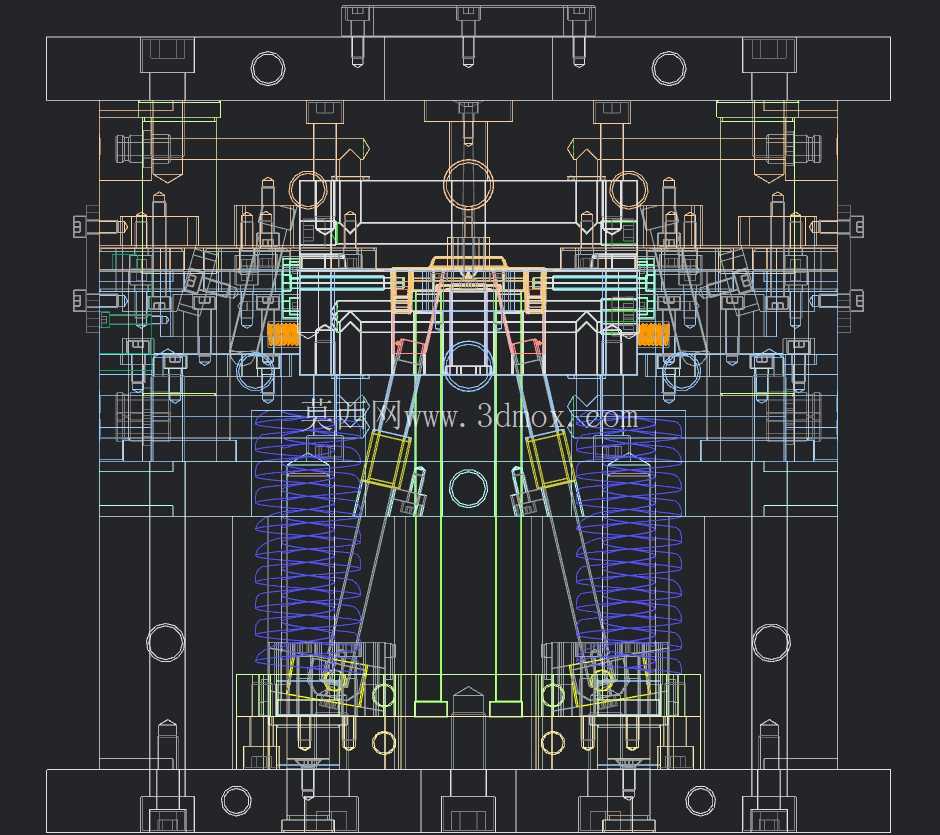

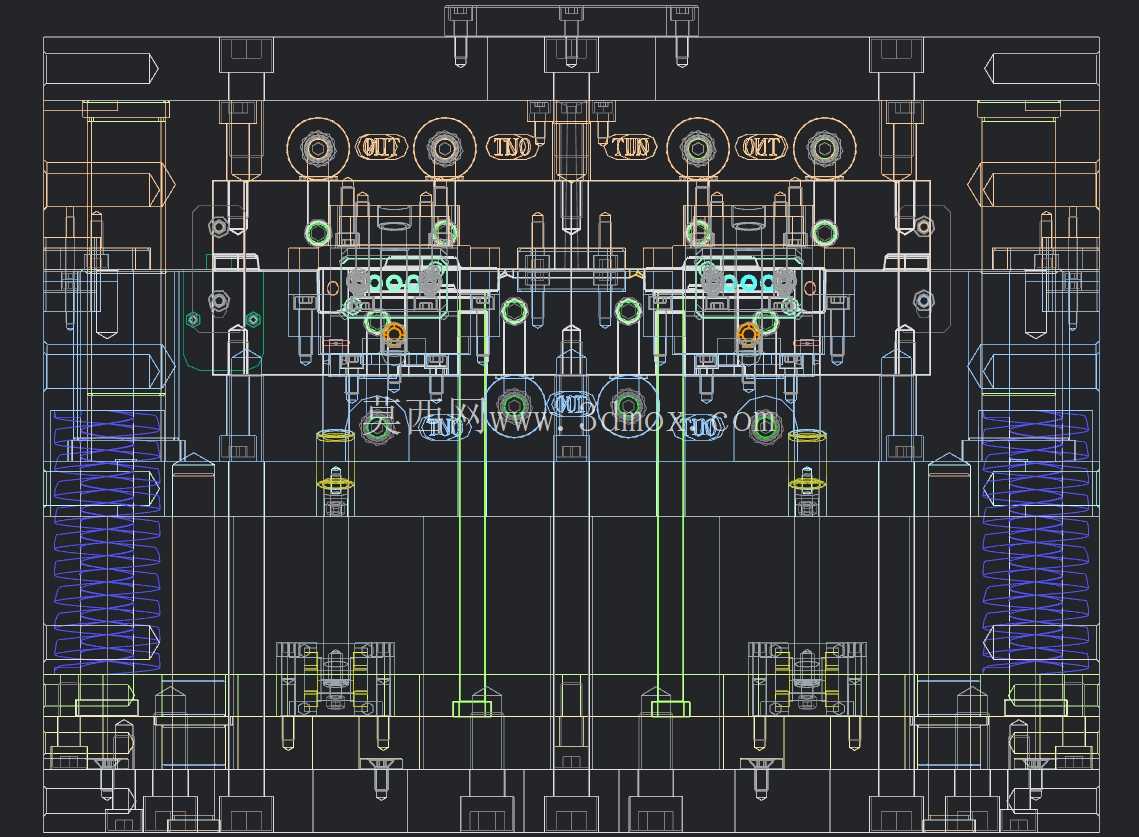

这套注塑模具针对中小型热塑性塑料零件的批量注塑成型需求设计，整体采用标准模架叠层结构，从顶部定位环开始依次排布定模座板、定模板、动模板、支承板、推板固定板、动模座板，各层板件通过内六角螺钉完成锁固，依靠精密导柱导套实现合模过程中的精准导向，避免合模错位导致的型腔啃伤、塑件飞边缺陷。顶部的定位环与注塑机射嘴中心精准匹配，主流道衬套采用淬火钢材加工，内壁抛光至镜面级别，减少熔融塑料注射过程中的流动阻力，避免流道凝料残留影响连续生产。

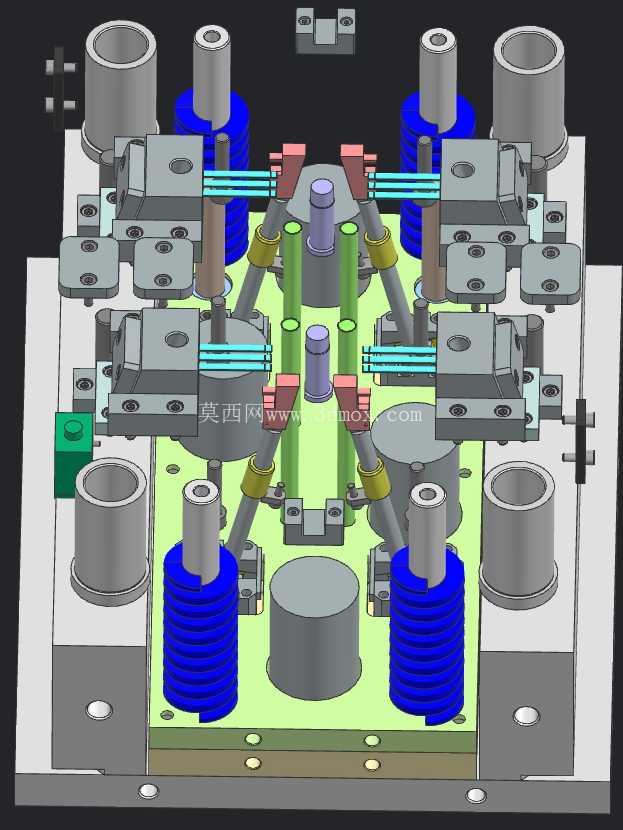

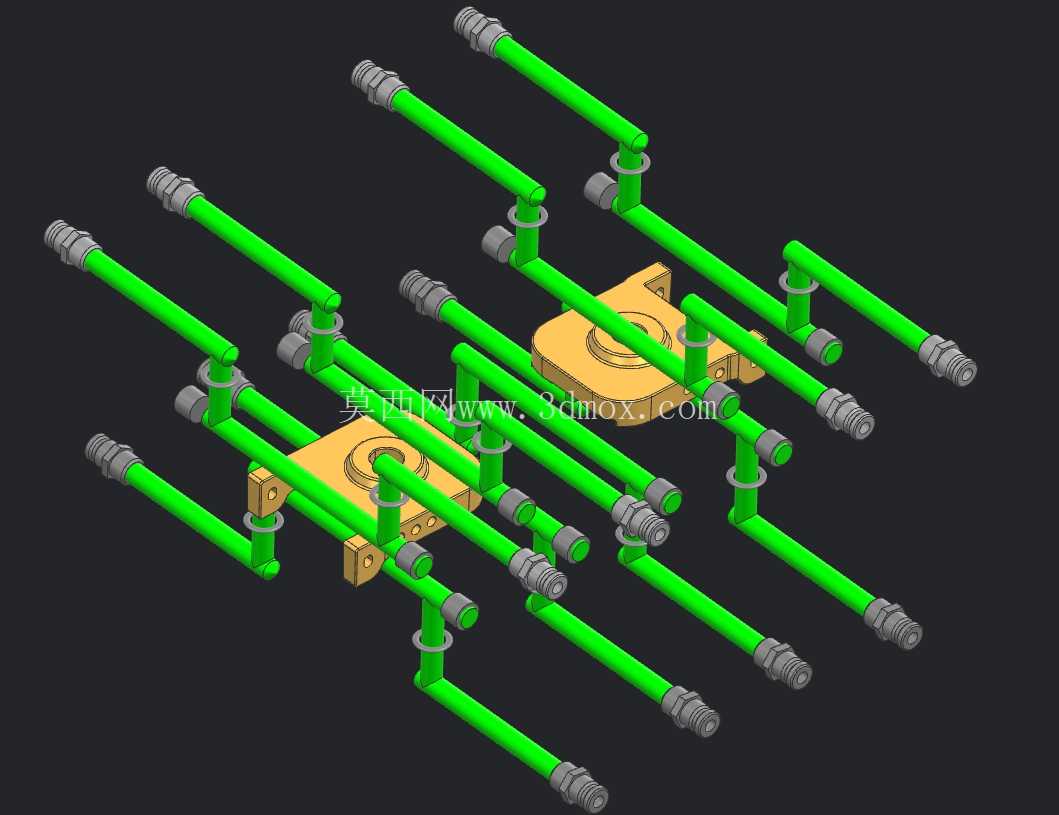

模具的冷却系统采用多层闭环水路设计，在定模型腔板、动模型芯板内分别排布平行水路，水路接口设置在模具侧部，适配常规注塑机的冷却水塔供水系统，通过恒定温度的冷却水循环带走塑料熔融固化过程中释放的热量，保证型腔内各区域温度均匀，减少塑件因冷却不均产生的翘曲、缩痕缺陷，缩短单件成型周期。推出系统采用弹簧预顶配合推杆推出的复合结构，蓝色矩形复位弹簧安装在动模座板与推板之间，开模过程中弹簧提供初始预紧力，带动推板及固定在其上的推杆同步动作，将成型完成的塑料零件平稳脱离型芯表面，避免推出力不均导致的塑件变形、顶白缺陷，合模过程中定模板侧的复位杆会推动推板复位，保证弹簧回到初始预压位置，为下一次开模推出动作做好准备。

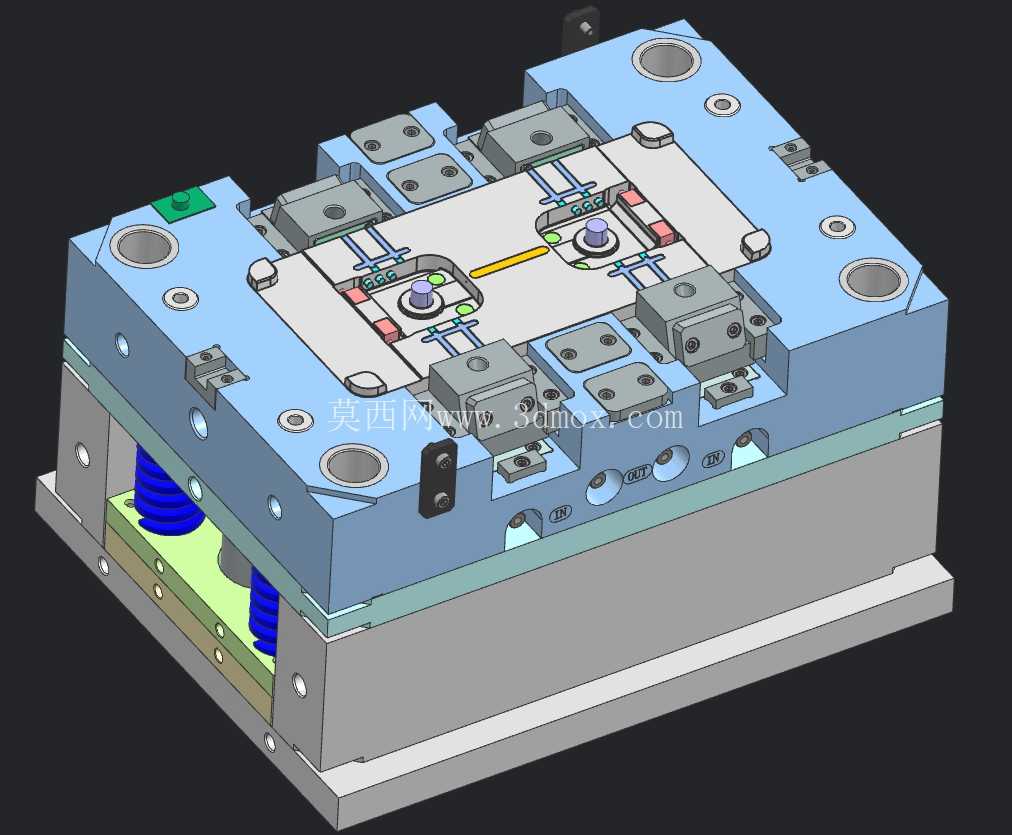

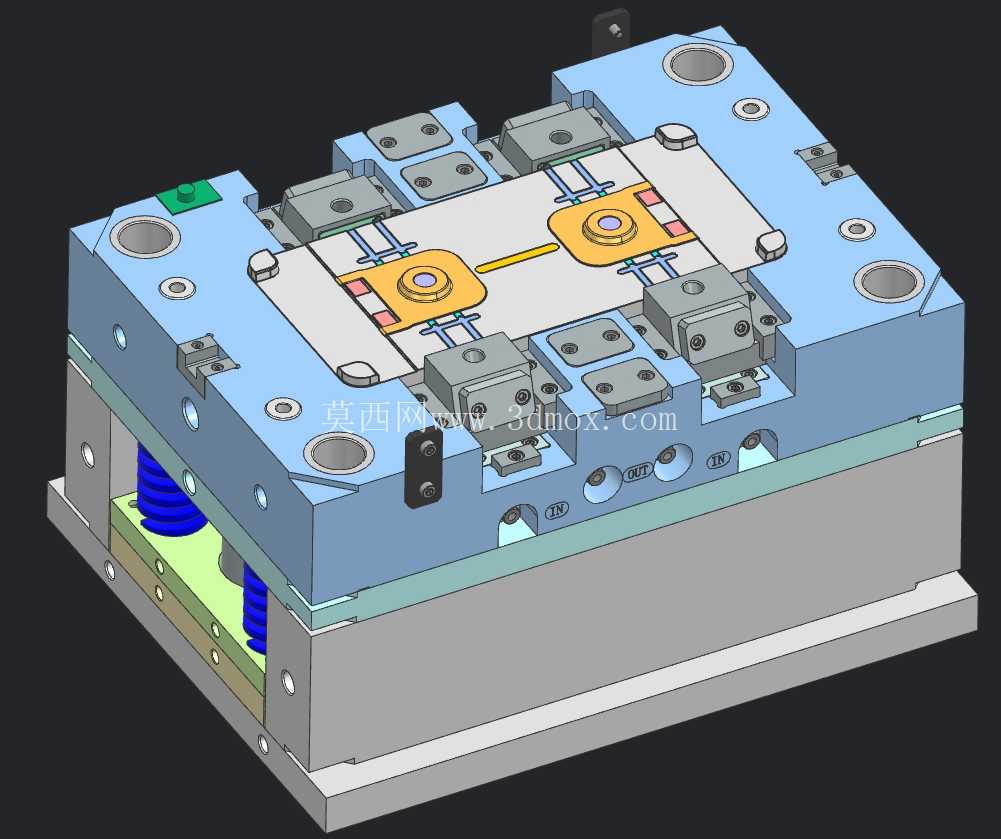

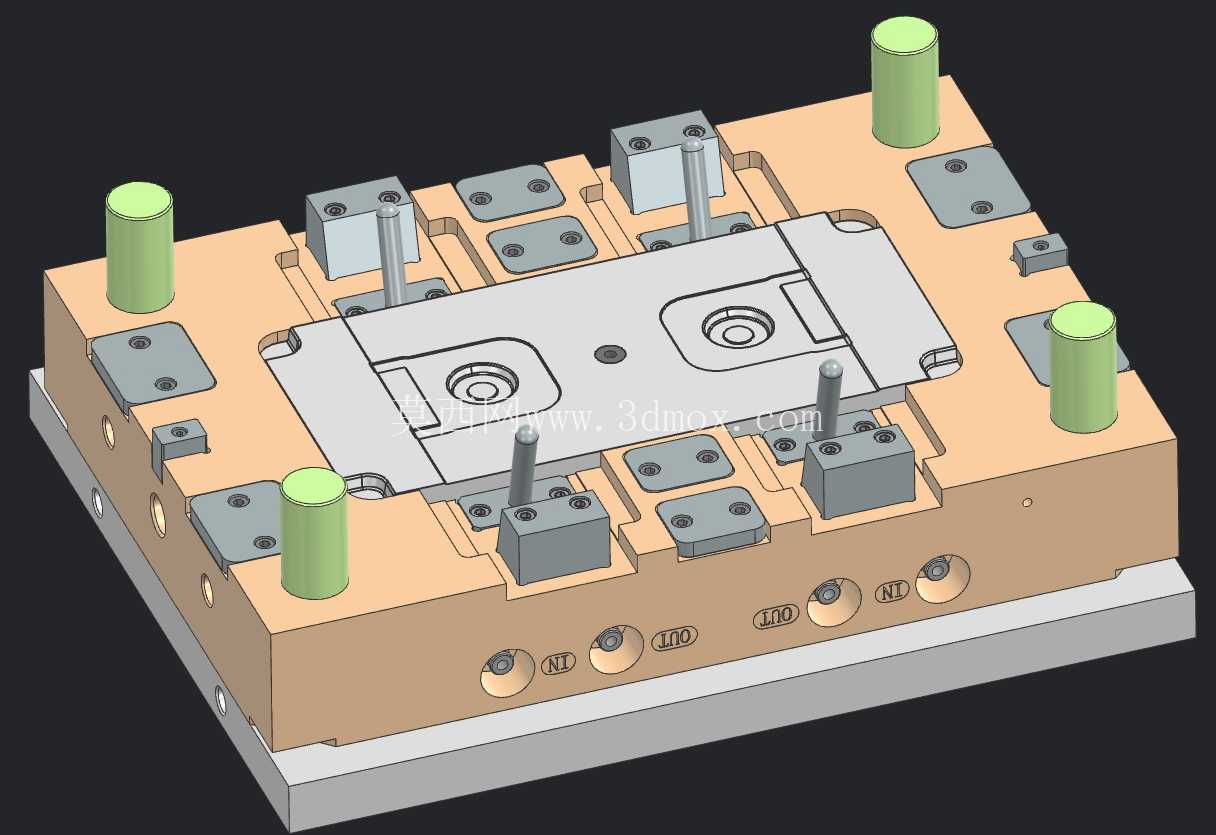

模具的型腔与型芯采用镶拼式结构设计，针对塑料零件的复杂内孔、卡扣结构，单独加工小型镶件嵌入模架主体，镶件与安装孔采用H7/m6过渡配合，既保证镶件装配后的定位精度，又方便后续生产过程中磨损镶件的快速更换，减少模具维修停机时间。侧部的锁紧楔块用于合模过程中锁紧侧向抽芯机构，避免注射过程中熔融塑料的高压导致侧抽芯后退，造成塑件侧面形状缺料、尺寸超差。各模板之间设置了承压块，承受合模锁模力，避免模板长期受压产生变形，保证模具的长期使用寿命。

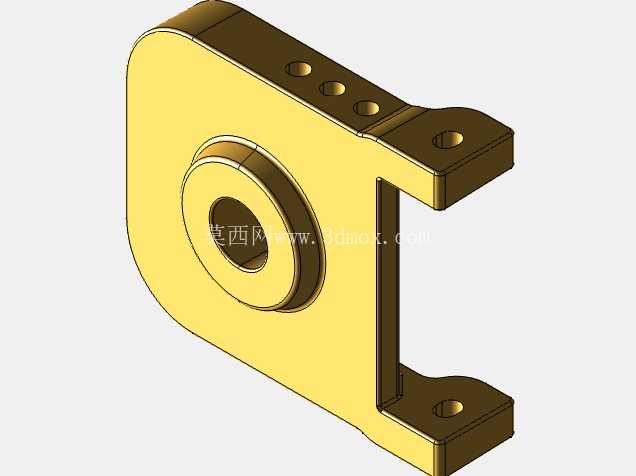

在实际生产场景中，这套模具可直接安装在100-160吨规格的卧式注塑机上，适配PP、ABS、PC等常用热塑性塑料的成型加工，生产的塑料零件可应用于消费电子外壳、家电结构件、日用塑料配件等领域。模具的安装边界符合行业标准模架的安装尺寸，动模、定模侧的压板槽位置与常规注塑机的模板T型槽匹配，吊装孔设置在模具重心位置，方便车间内的天车吊装作业。设计过程中充分考虑了注塑生产的操作便利性，所有水路、气路接口都集中布置在模具非操作侧，避免生产过程中管路干涉操作人员取件，排气槽开设在型腔填充末端，深度控制在0.02-0.03mm，既能顺利排出型腔内的空气，又不会产生飞边缺陷。整套模具的合模行程、开模距离参数匹配对应规格注塑机的最大开模行程，保证开模后有足够的取件空间，操作人员可以顺利取出塑件与流道凝料，适配自动化机械手取件的安装需求，可接入自动化注塑生产线实现无人化连续生产。
