多工位级进式冲压模具结构设计

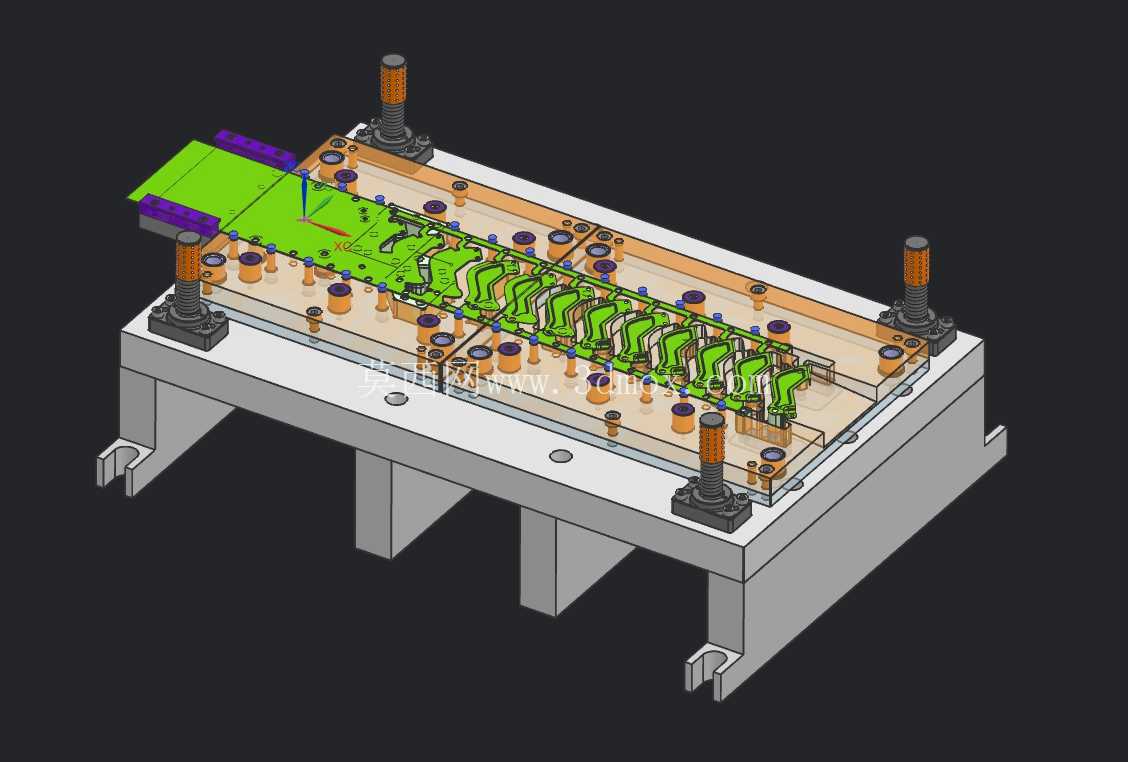

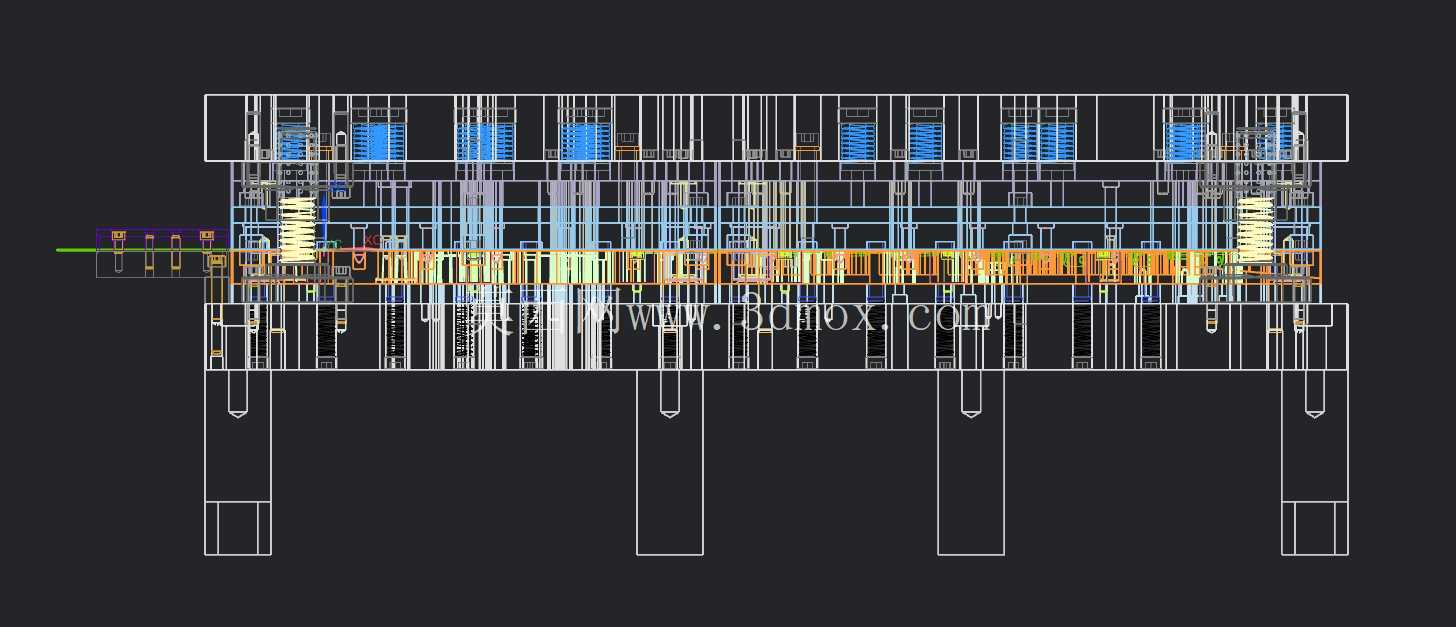

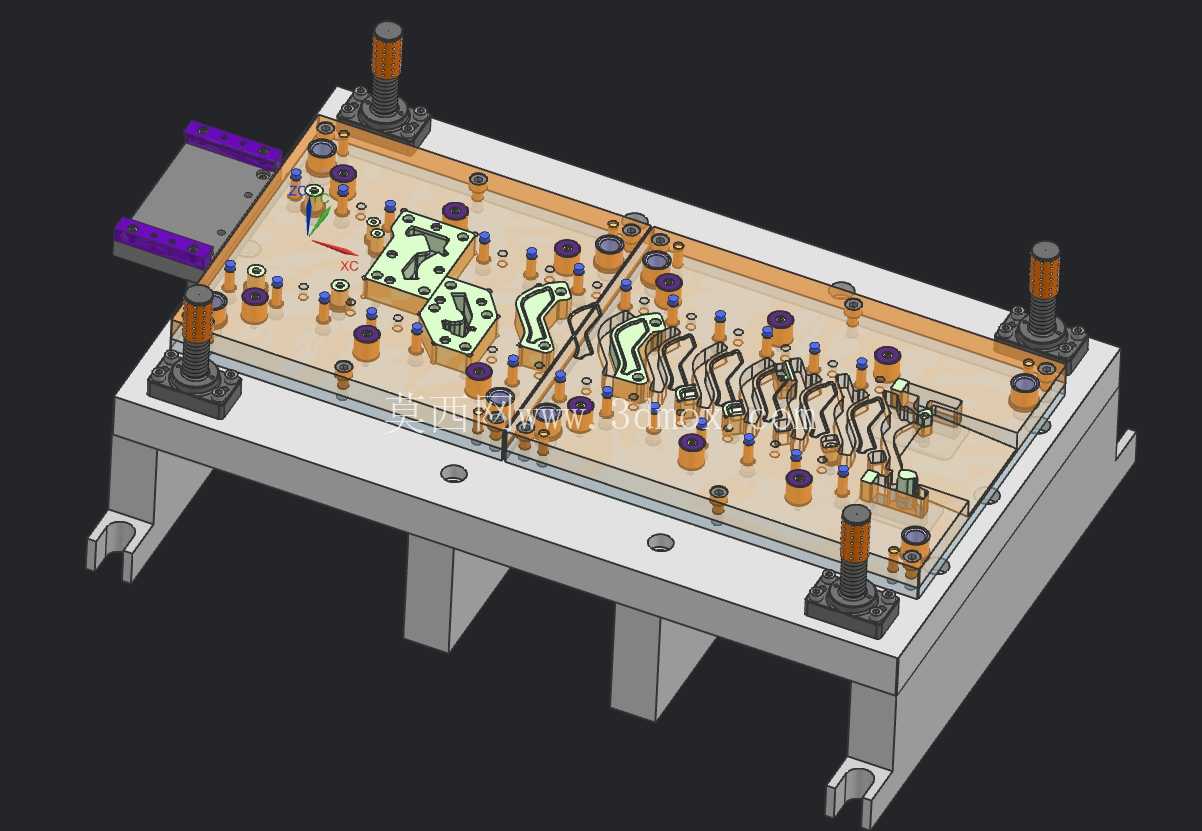

　　这套级进冲压结构在汽车钣金零部件的连续量产场景中应用广泛，适配0.5-3mm厚度的冷轧钢板、镀锌板材的连续冲压加工，可在单次冲床行程内完成冲裁、弯曲、成型、精整等多道工序，无需在不同工位间周转工件，能有效降低单件加工的辅助工时，适配每分钟30-80次行程的高速冲床安装使用。从结构布局来看，整套模架采用标准后侧导柱导向结构，导柱与导套配合间隙控制在0.008-0.015mm区间，可承受连续高速冲压过程中的侧向力，保证上下模合模精度的稳定性，避免长期运行后出现导向间隙超差导致的工件尺寸不良、模具刃口崩损问题。

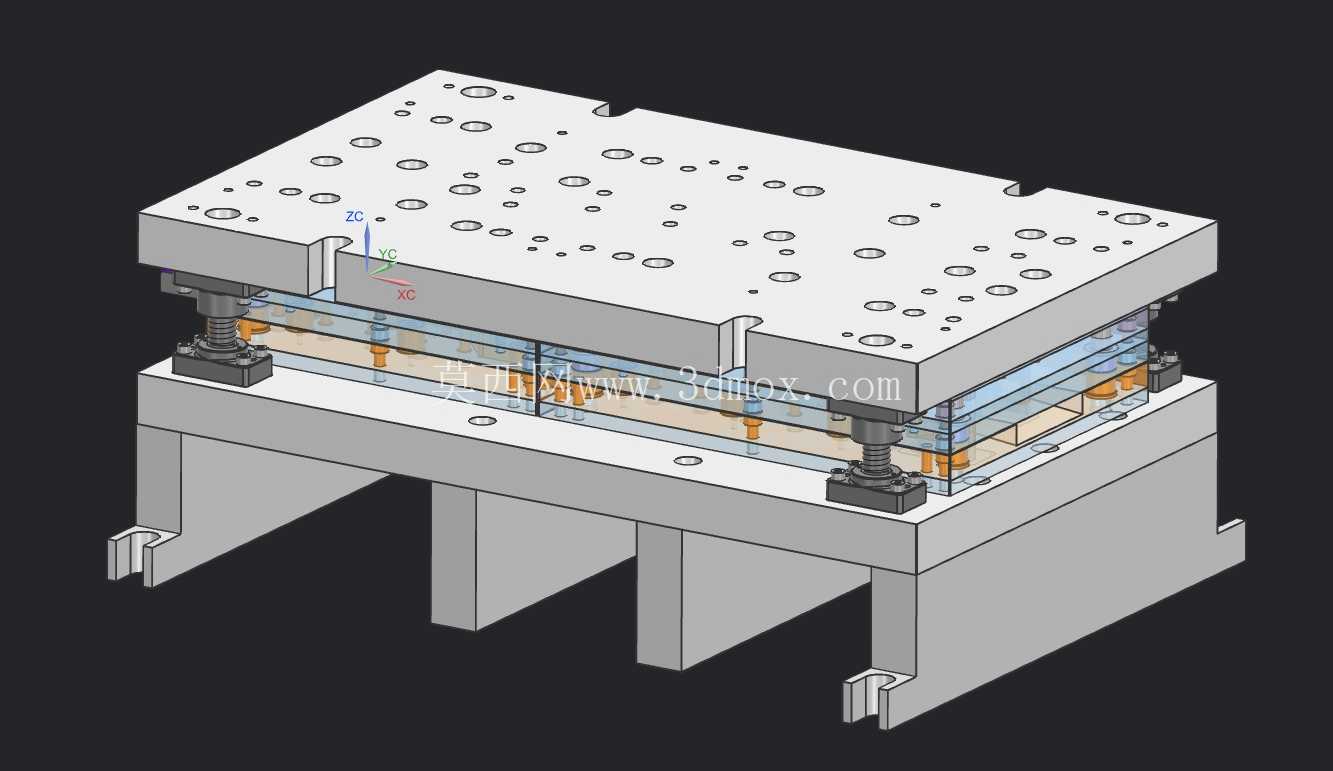

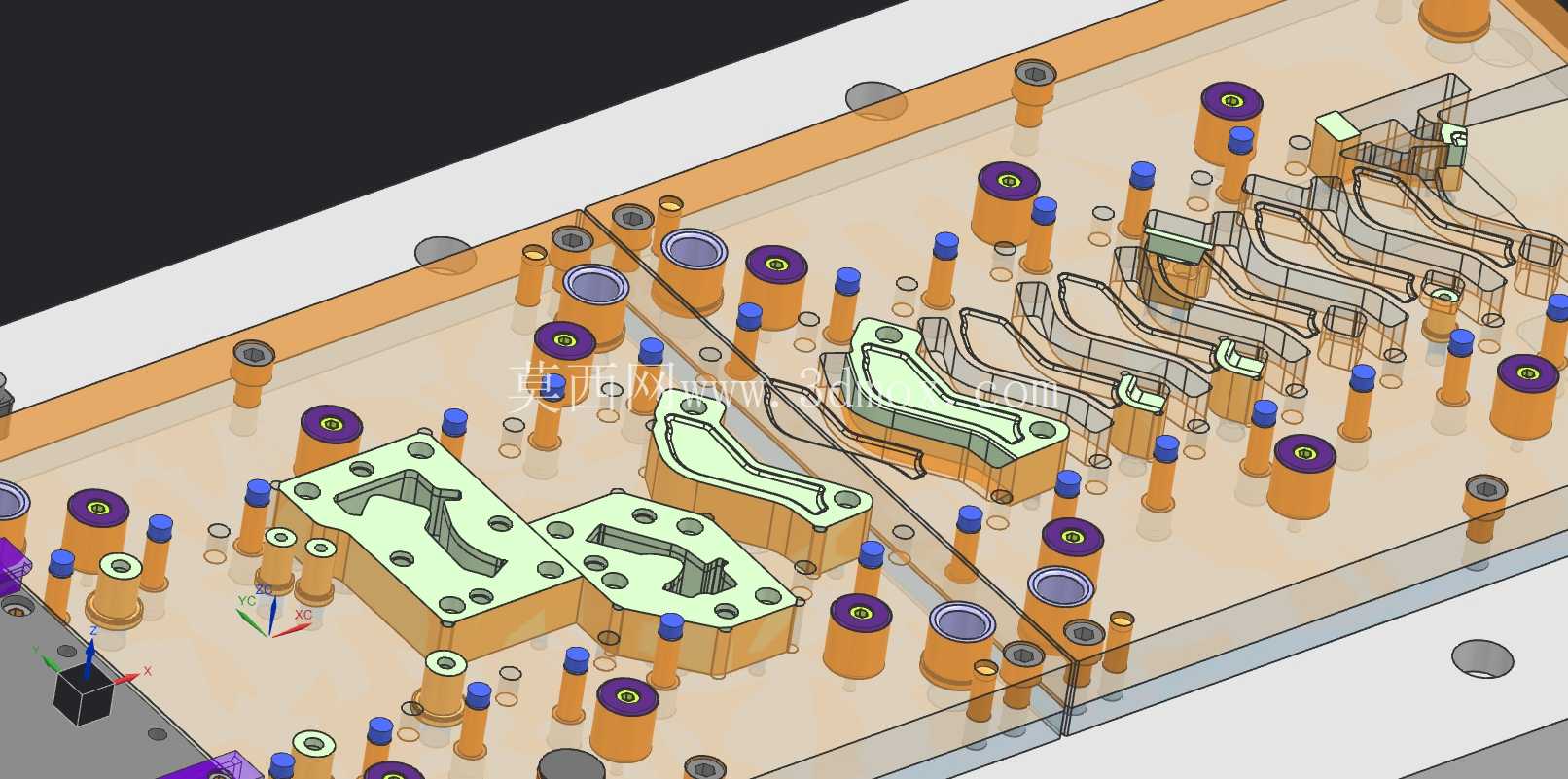

　　上模座与下模座均采用45号钢调质处理，硬度控制在HB220-250区间，兼顾结构刚性与加工便利性，模座表面的沉头孔、螺纹孔位置严格对应标准冲床的工作台T型槽排布，安装时可直接通过压板、T型螺栓完成固定，无需额外加工适配孔位，适配多数开式、闭式单点冲床的安装边界尺寸。内部的凸模、凹模镶块采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，刃口部位设计了3-5mm的有效刃口长度，后续刃磨时只需拆卸对应镶块即可完成修磨，无需拆解整套模具，大幅降低后期维护的工时成本。

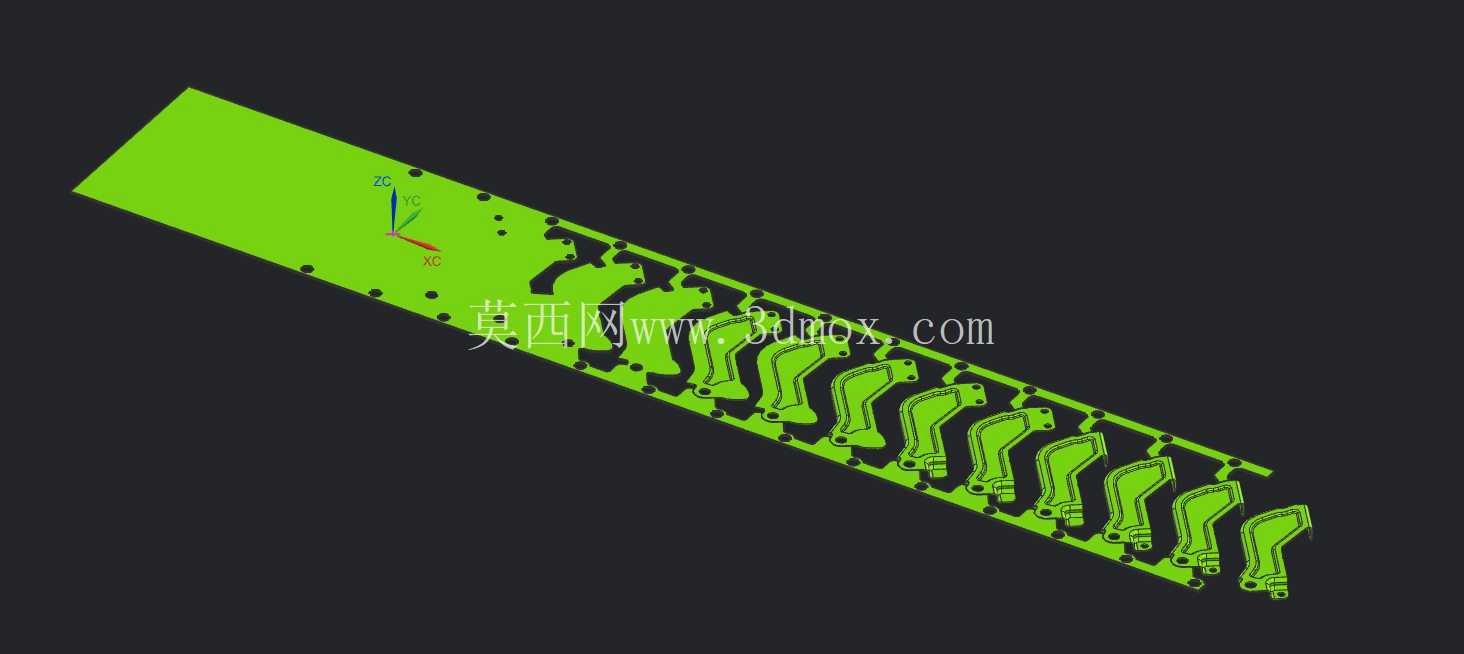

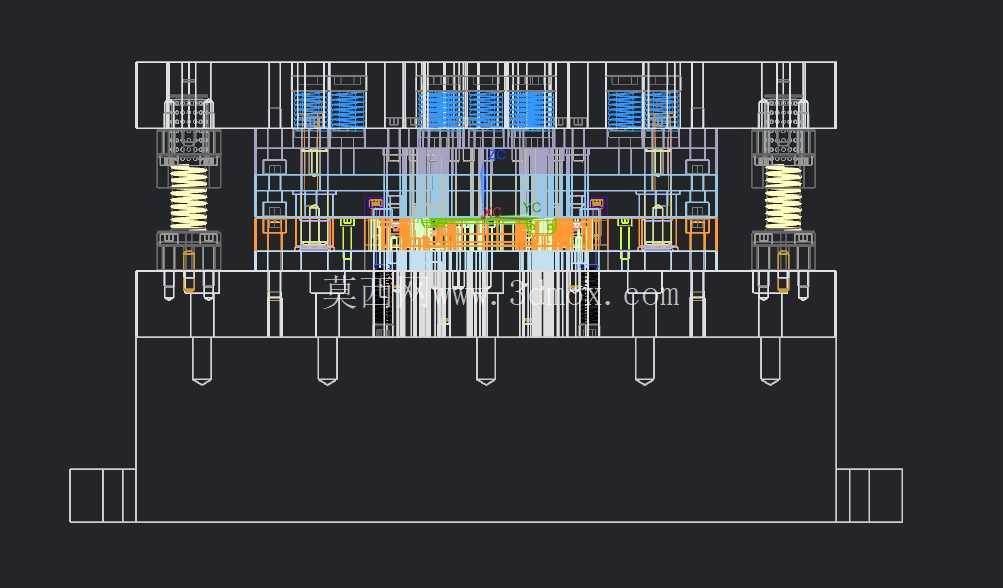

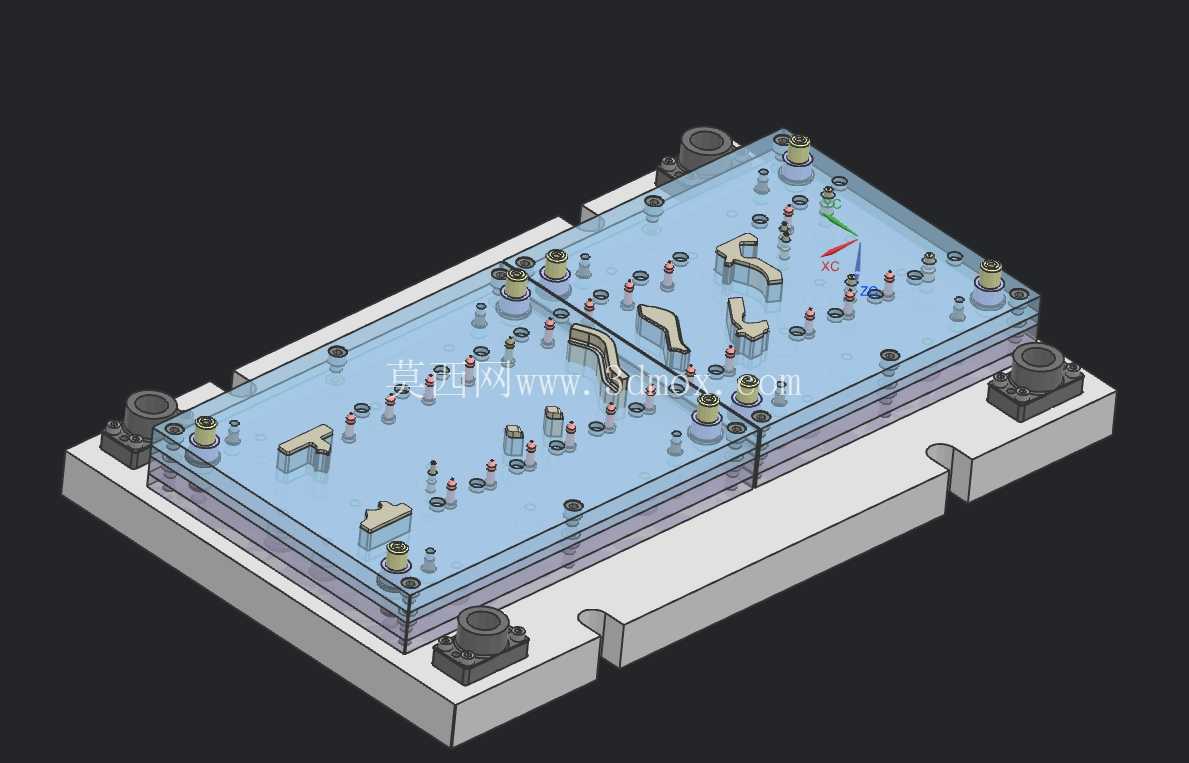

　　卸料板采用弹性卸料结构，内置矩形截面弹簧提供均匀的卸料力，可在冲压完成后将箍在凸模上的板材平稳剥离，避免工件变形，同时卸料板上设置了小导柱与凸模配合导向，对细小凸模起到保护作用，防止冲裁过程中凸模受侧向力发生断裂。各工位之间设计了精准的步距定位结构，初始工位采用导正销配合侧刃完成带料的粗定位，后续成型工位设置独立导正销插入工件预冲孔完成精定位，定位精度可控制在±0.02mm以内，保证多道工序冲压后的工件尺寸一致性。模架下部的下模座设置了统一的废料漏料通道，各工位冲裁产生的废料可直接通过漏料孔落入冲床工作台的废料槽，无需人工定期清理模面废料，适配连续自动化生产的作业需求。

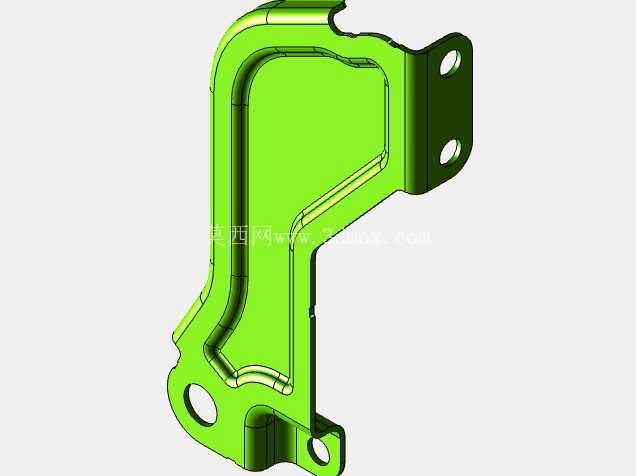

　　从设计逻辑来看，整套结构优先考虑了量产过程中的稳定性与维护便利性，所有易损件均采用镶拼式结构，避免局部磨损后更换整块模板造成的成本浪费；导柱、弹簧、紧固螺钉等标准件全部采用通用国标规格，备件采购便捷，无需定制特殊规格配件。在实际生产场景中，这类级进模常被用于汽车车身加强件、安装支架、钣金连接件等中小尺寸冲压件的批量生产，相比单工序模，可减少3-5台冲床的设备占用，同时降低人工上下料的操作误差，工件的尺寸一致性更易管控，单套模具的总冲压寿命可达到百万冲次以上，在大批量钣金加工场景中具备较高的投入产出比。结构设计时还充分考虑了安全防护边界，上下模合模时的危险区域设置了足够的安全间隙，模座边缘无突出的尖锐结构，安装时可适配冲床的安全光幕防护范围，避免连续运行过程中出现安全隐患。
