U型物料装载卸载输送一体机结构设计

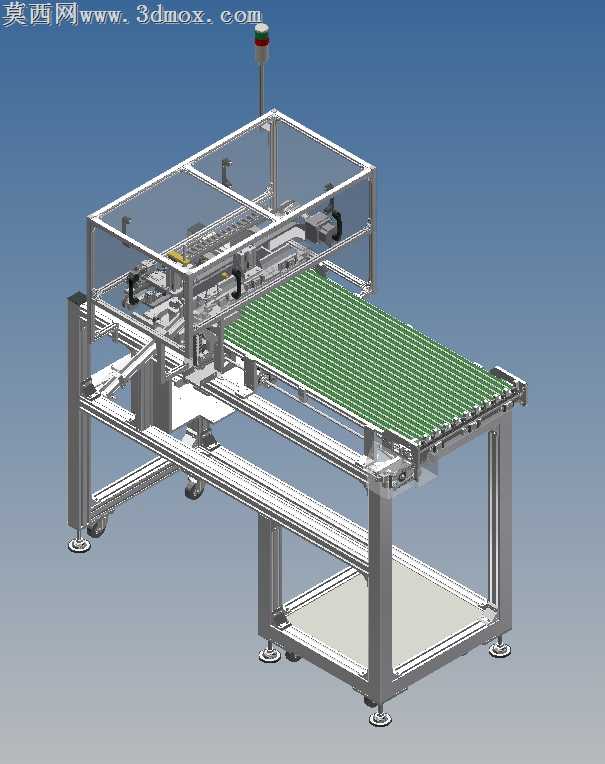

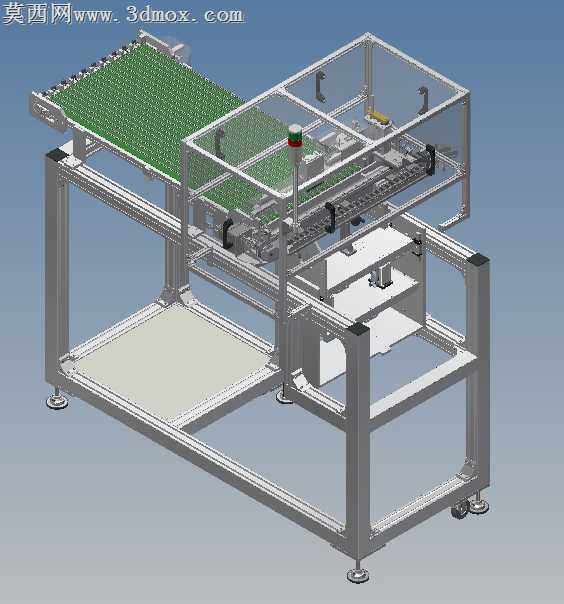

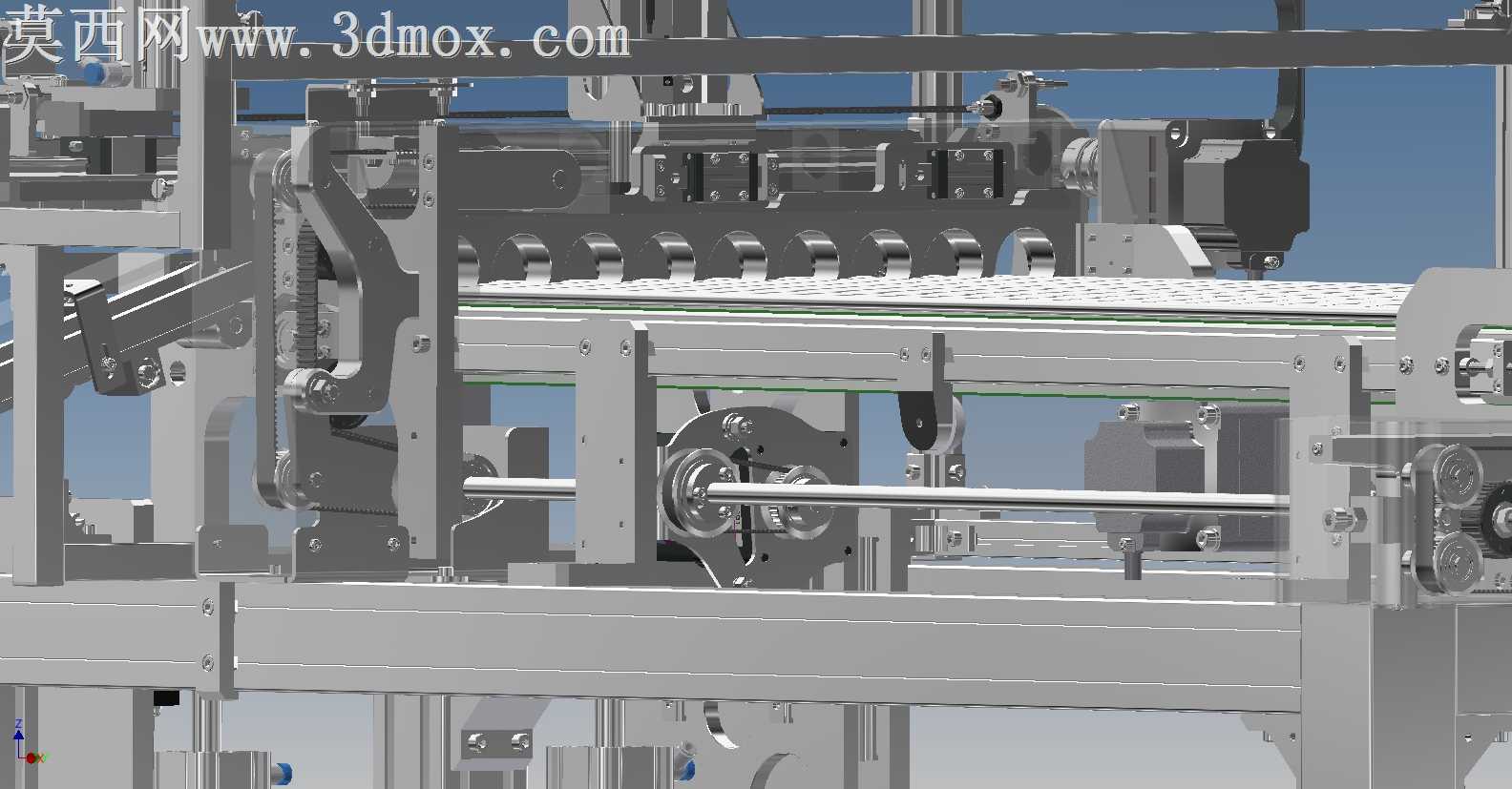

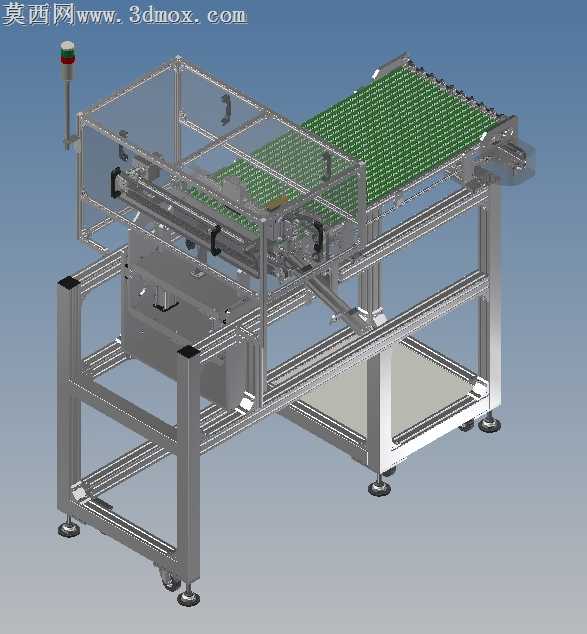

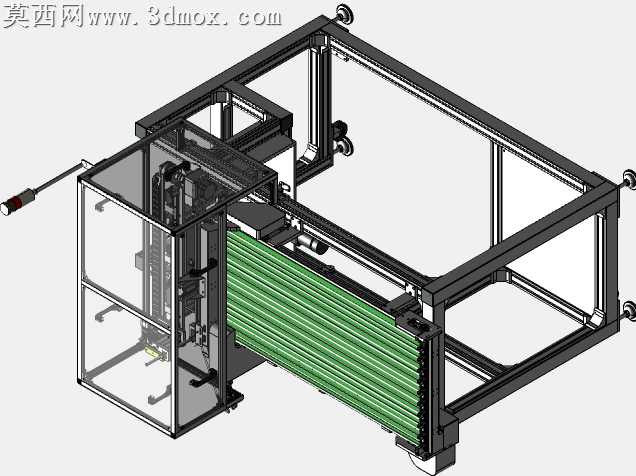

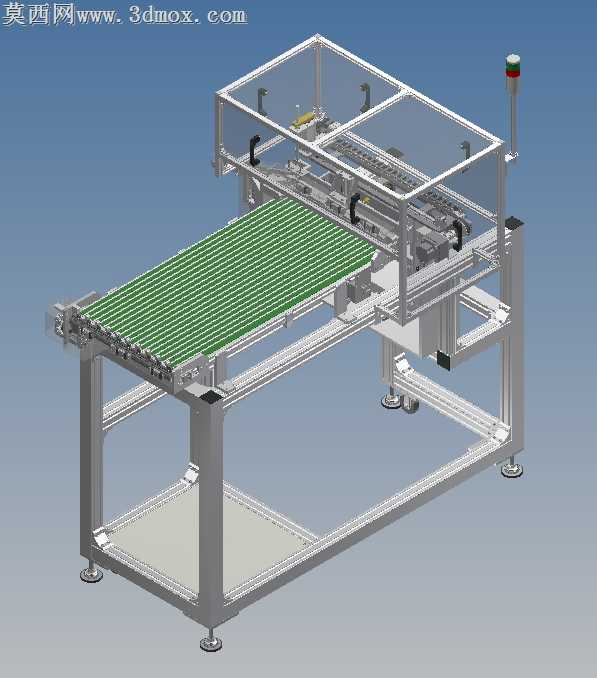

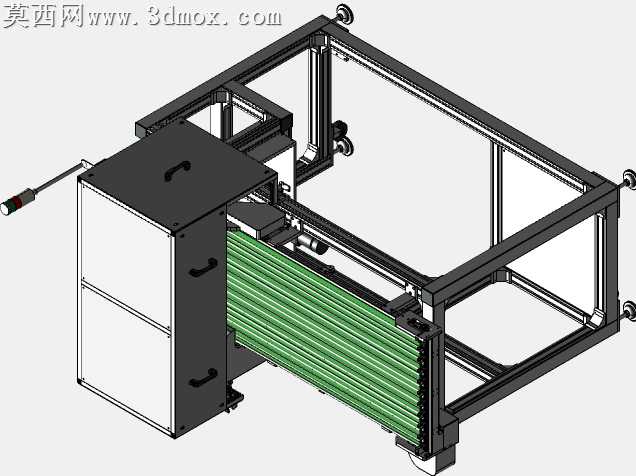

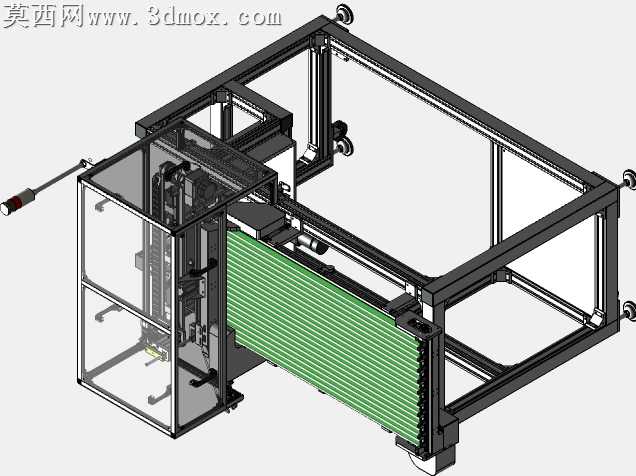

本套U型装载卸载一体机采用三维参数化建模完成整体结构设计，建模过程中对各零部件进行独立参数化定义，确保后续修改调整时可通过参数驱动快速完成结构迭代，所有装配关系均按照实际机械装配逻辑添加同轴、重合、平行等约束，完整还原设备真实装配状态，避免出现干涉错位问题。渲染阶段采用工业级写实材质配置，铝型材机架赋予磨砂银白金属材质，还原工业铝型材表面氧化处理后的哑光质感，输送辊筒表面赋予防滑绿色PVC材质，模拟实际产线防滑输送面的纹理与色泽，钣金护罩、安装脚杯、警示灯等部件分别对应赋予冷轧钢喷塑、橡胶防滑垫、彩色塑料等对应材质，搭配柔和的环境漫反射光照，清晰呈现设备各部分结构层次与材质差异，无过曝或暗部细节丢失问题。结构设计上，设备采用双层铝型材框架搭建主体支撑结构，底部配置可调节脚杯兼顾地面调平与设备稳定支撑，上层设置整段绿色防滑辊筒输送面作为物料承载输送通道，输送面侧方集成横向移栽机构，可完成物料在输送线与装卸工位之间的平稳转移，框架顶部设置透明防护围网兼顾安全防护与运行状态可视性，侧方立柱安装三色警示灯用于设备运行状态提示，下层预留电气元件安装空间，整体结构布局紧凑合理，充分考虑设备运行的稳定性、维护便捷性与操作安全性。设计思路围绕U型产线的物料自动上下料需求展开，将输送功能与移栽装卸功能集成于同一机架，减少产线占用空间，输送辊筒的排布间距经过适配性设计，可满足对应规格物料的平稳输送需求，移栽机构的行程与运行轨迹经过模拟验证，可精准完成物料的抓取转移动作，整体结构无冗余设计，各功能模块划分清晰，既满足自动化产线连续作业的效率要求，也兼顾了设备组装、调试、后期维护的操作便利性，可直接对接前后段产线完成物料的自动装载与卸载作业。
