过滤器自动进料码垛测试机三维设计

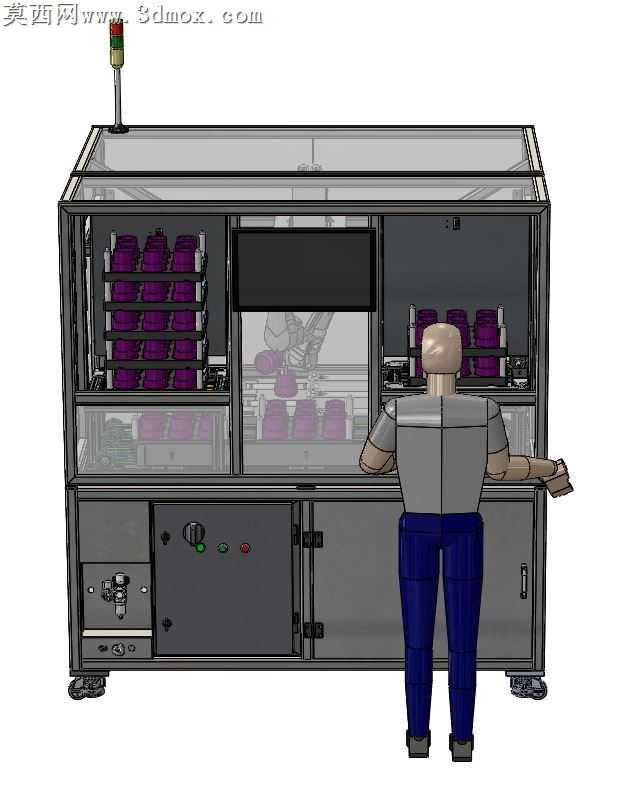

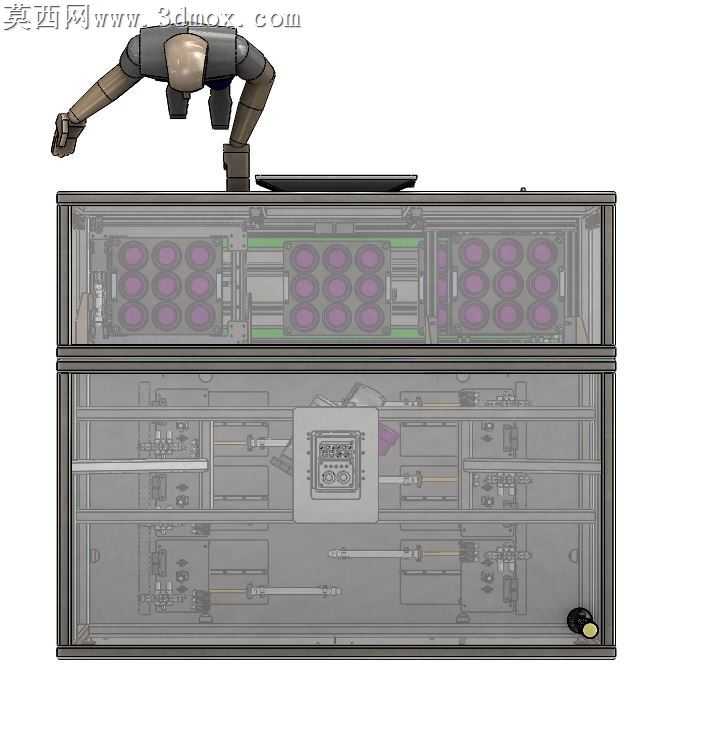

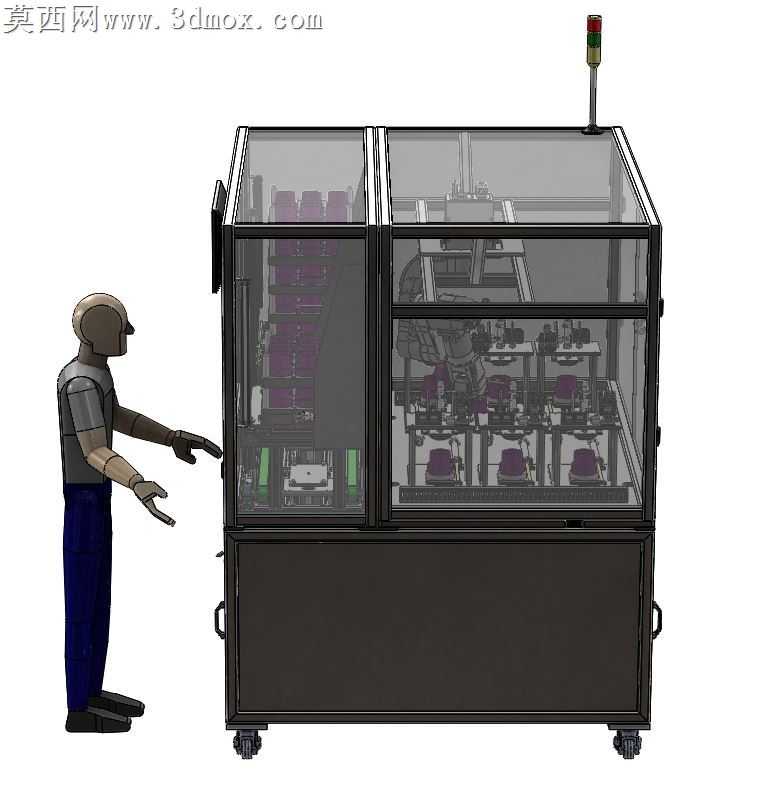

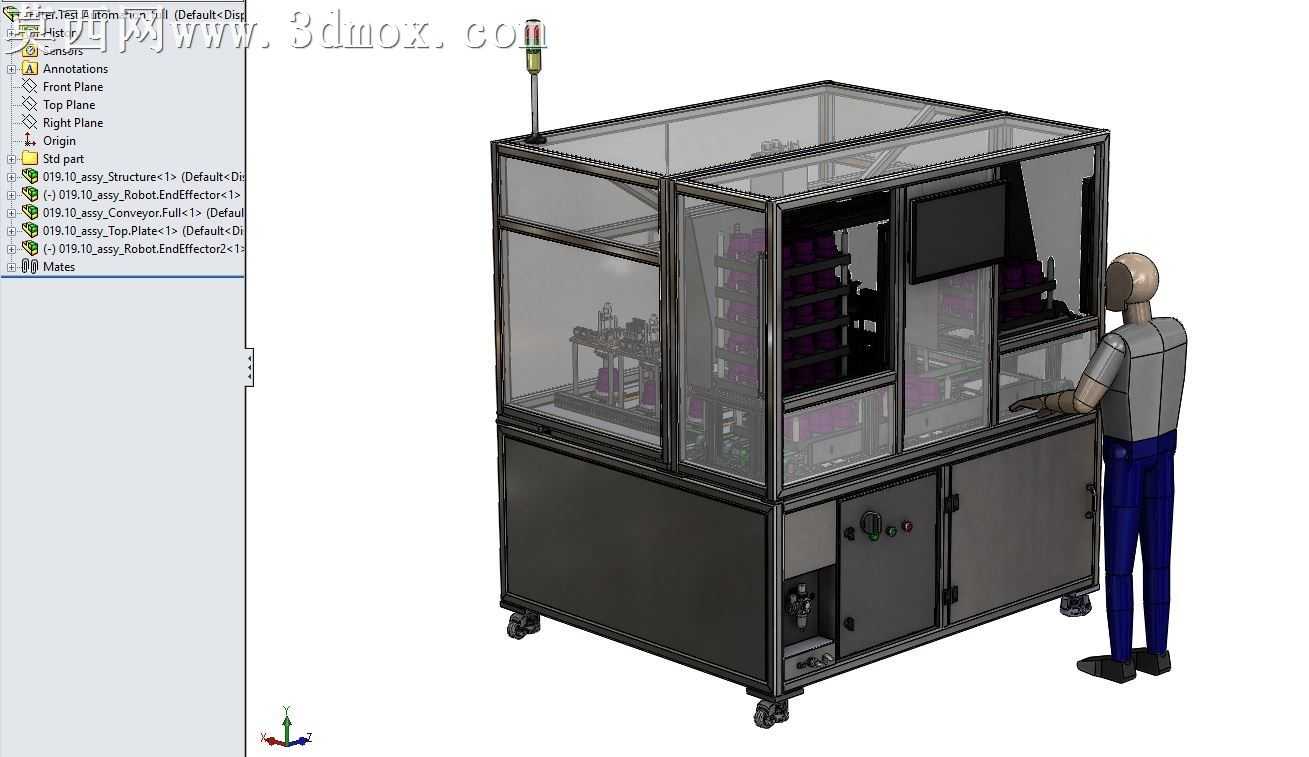

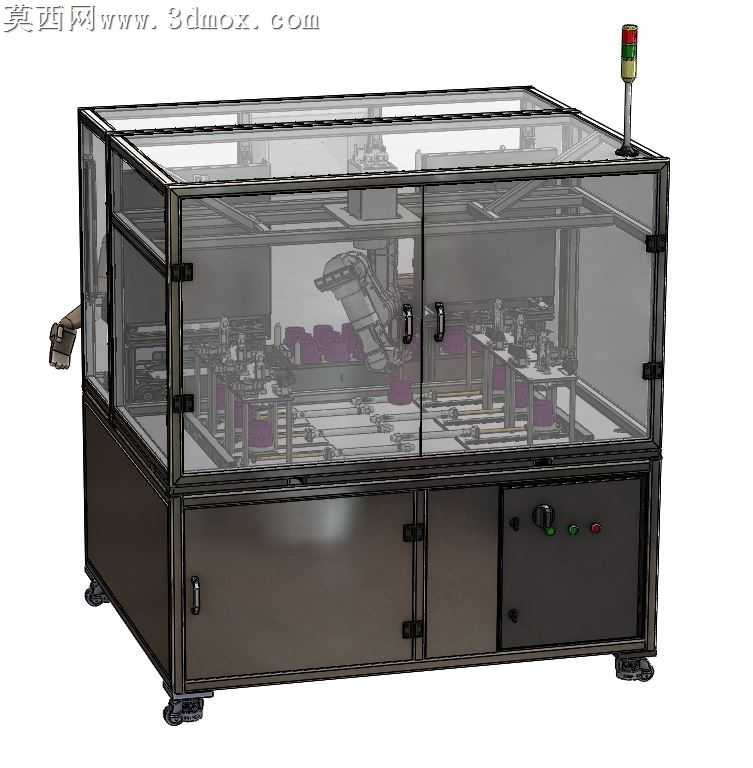

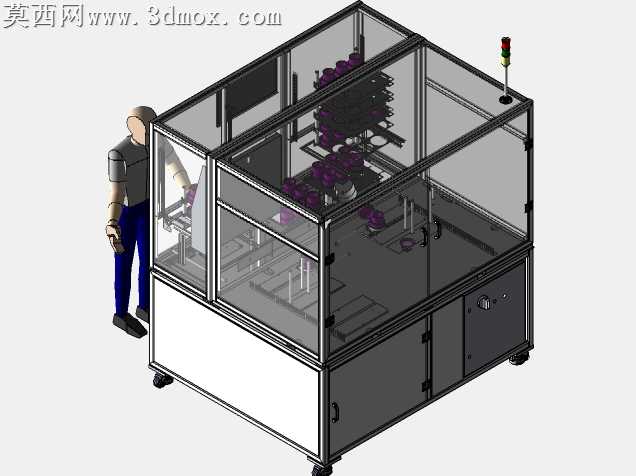

本作品为面向过滤器生产检测环节的自动化测试设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了1:1还原，未做简化省略处理。设备整体采用框架式结构设计，底部为碳钢焊接机架，机架底部配置万向脚轮与可调支撑脚，兼顾设备的移动转运便利性与工作状态下的放置稳定性，机架下部设置双开门电气柜，用于容纳PLC控制模块、气动阀组、电源模块等电气元件，柜门设置安全锁具与散热格栅，兼顾防护性与散热需求。设备上部采用铝型材搭建透明防护外罩，防护面板采用透明亚克力材质，既可以清晰观察内部机构运行状态，又可以起到安全防护作用，避免操作人员误触运动部件发生危险，外罩顶部安装三色警示灯，用于实时反馈设备的运行、待机、故障状态。设备内部集成多组功能机构：进料端配置双轨输送机构，采用同步带传动结构，搭配定位挡块与光电传感器，可实现待检测过滤器的精准上料定位；测试工位配置专用夹具模组，夹具采用快换式结构设计，可适配不同规格尺寸的过滤器装夹需求，夹具搭配压紧气缸与测试接头，可自动完成过滤器的压紧密封与测试气路对接，实现过滤器性能的自动化检测；下料端配置水平输送机构与码垛模组，码垛模组采用线性导轨搭配伺服驱动，可将检测完成的过滤器按照设定规则整齐码放至料盘内，完成成品的自动收集。建模过程中对所有标准件均按照国标参数进行建模，包括螺栓、螺母、气缸、导轨、传感器等元件，模型装配关系完整，可直接用于工程图导出、BOM清单生成与运动仿真验证。渲染阶段采用写实材质配置，机架赋予碳钢喷塑材质，铝型材框架赋予阳极氧化银白材质，亚克力面板赋予半透明磨砂材质，运动部件根据功能不同赋予不同的金属材质，搭配工业场景环境光渲染，还原设备真实的外观质感与结构层次。整体设计围绕过滤器检测工序的自动化需求展开，将上料、测试、下料、码垛工序进行集成化设计，可有效替代人工上下料与人工检测作业，提升过滤器生产检测环节的作业效率与检测一致性，降低人工劳动强度，模型结构完整，参数可编辑，可直接用于同类自动化设备的设计参考与方案迭代。
