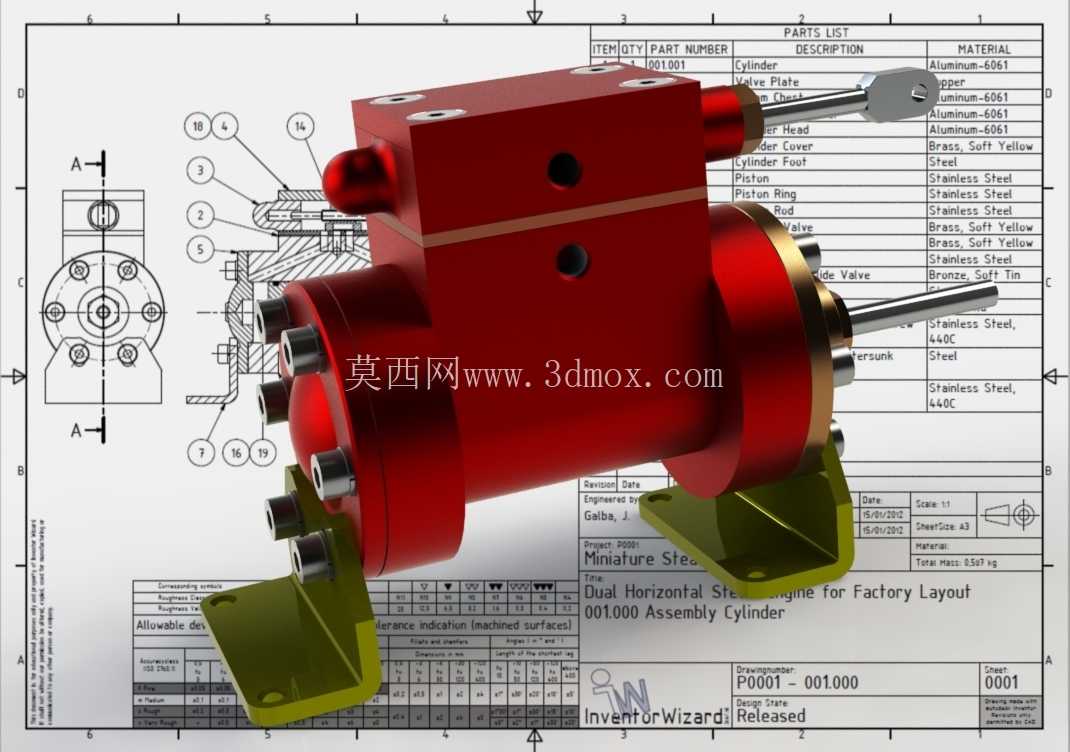

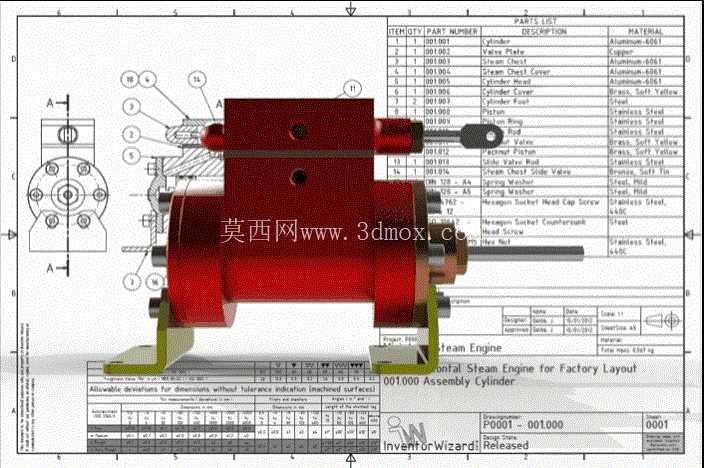

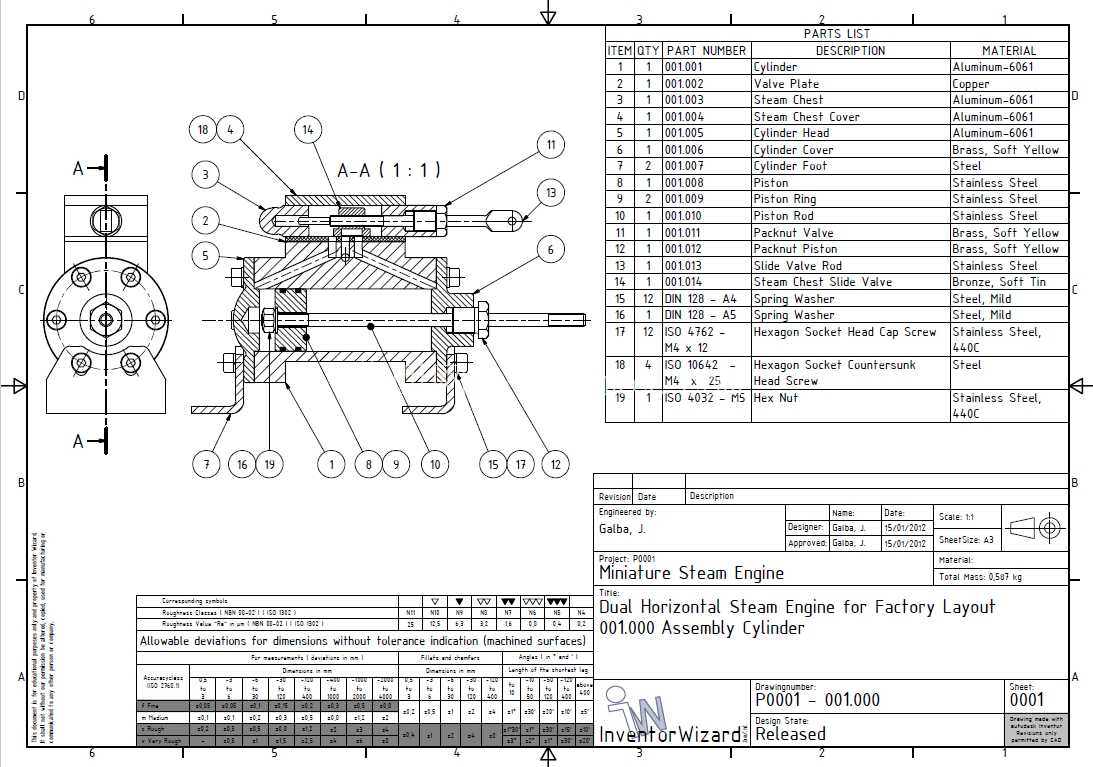

卧式双缸蒸汽机气缸结构设计

该卧式双蒸汽机气缸作为蒸汽动力系统的核心执行部件，主要应用于小型固定式蒸汽动力装置、教学演示用蒸汽机组、复古工业动力复刻设备等场景，承担着将蒸汽热能转化为往复机械动能的核心功能，是整套蒸汽动力回路中完成能量转换的关键载体。从结构功能来看，双缸布局的设计能够有效抵消单缸往复运动产生的惯性冲击，让动力输出的连续性和平顺性得到明显提升，相比单缸结构，曲轴转动的死点问题得到了根本解决，无需额外配置大质量飞轮即可维持机组稳定运转，适配对动力输出平稳度有一定要求的小型作业场景。

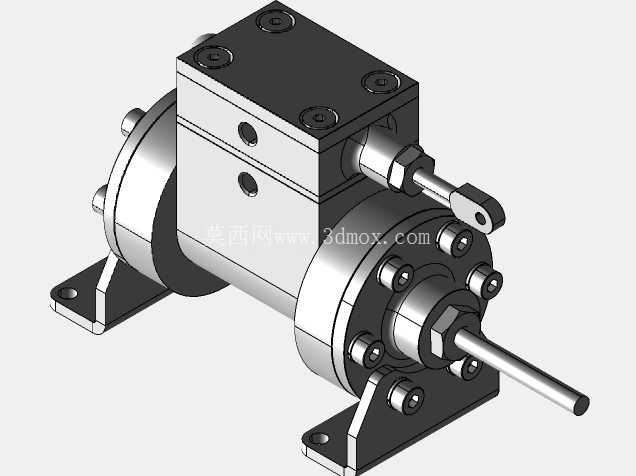

设计过程中，首先围绕蒸汽密封性能做了核心考量，缸体内壁的加工精度等级、活塞环的配合间隙、端盖的密封槽结构都经过反复校核，既要保证高压蒸汽进入缸体后不会出现泄漏损耗，也要避免配合过紧导致活塞往复运动时出现卡滞、磨损过快的问题。缸体外部的安装支架采用了下置式L型支撑结构，安装脚的开孔位置、支撑高度都经过匹配计算，既能够保证缸体安装后与曲轴箱、配气机构的同轴度符合装配要求，也能预留足够的管路连接空间，方便进汽管、排汽管的布设与后期维护拆装。

从安装边界来看，该气缸整体采用卧式横向布置，轴向总长度适配小型双缸蒸汽机的整体布局要求，径向最大尺寸预留了足够的散热间隙，缸体上开设的进排汽接口位置与配气滑阀的安装位精准对应，不需要额外加装转接管路即可完成配气组件的装配。活塞杆伸出端的密封结构采用了多层填料密封设计，能够在长期往复运动中维持密封性能，减少蒸汽泄漏量，同时降低活塞杆的磨损速率，延长部件的整体使用寿命。缸体外部的加强筋结构沿着缸体轴向均匀布置，既能够提升缸体在高压蒸汽作用下的结构强度，避免长期承压出现缸体变形，也能增大缸体的散热面积，让缸体工作时的温度维持在合理区间，避免密封件因为长期高温出现老化失效。

在实际应用场景中，这类双缸气缸结构既可以用于小型工厂的辅助动力输出，驱动小型加工设备完成轻载作业，也可以作为工业教学的演示模型，直观展示蒸汽动力的能量转换过程与往复式动力部件的工作原理。设计时充分考虑了铸造工艺的可行性，缸体的壁厚均匀过渡，没有出现壁厚突变的结构，避免铸造过程中出现缩孔、砂眼等缺陷，外部的连接凸台、安装孔位都预留了足够的加工余量，方便后续机加工达到装配精度要求。配气机构的连接端与缸体的集成式设计，减少了外接管路的数量，降低了整个动力单元的泄漏点，同时也让整体结构更加紧凑，减少了机组的整体占用空间。

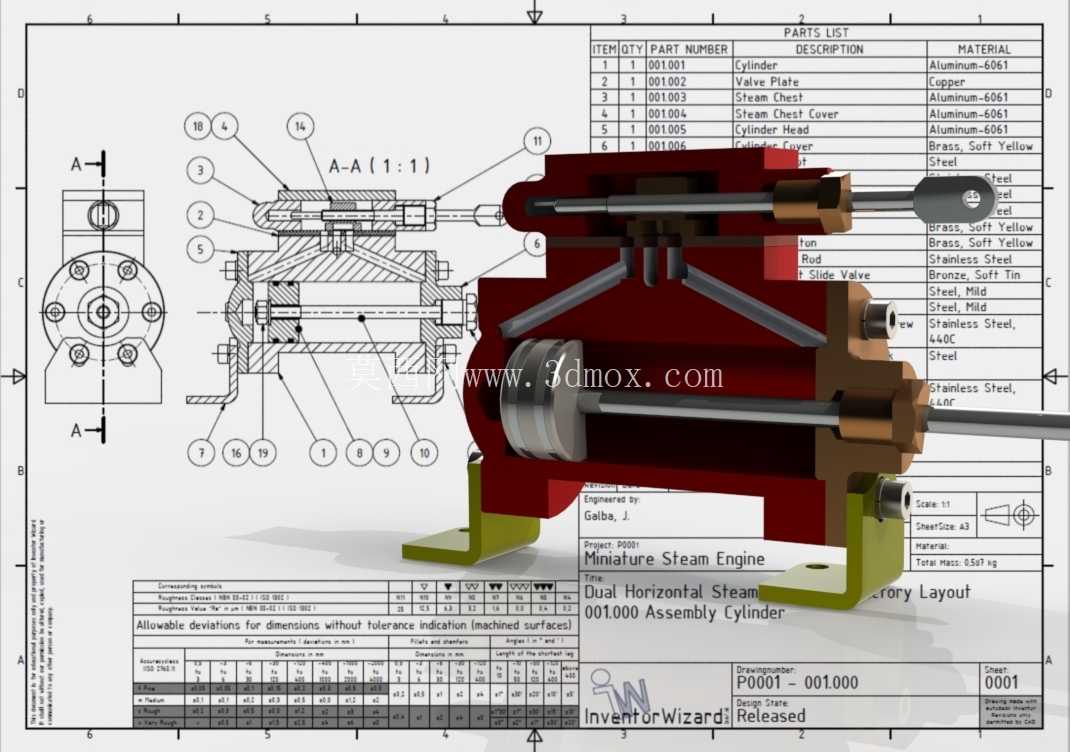

从部件配合的角度来看，活塞在缸体内的往复行程经过精准计算，与曲轴的偏心距完全匹配，能够保证蒸汽在缸内充分膨胀做功，提升蒸汽的能量利用效率。缸体两端的端盖采用螺栓连接结构，连接螺栓的分布、拧紧力矩都经过校核，能够承受缸内蒸汽的最高工作压力，同时方便后期拆解维护，更换活塞环、密封填料等易损部件。安装支架的底部平面经过铣削加工，保证安装时与安装基座的贴合度，避免机组运转时因为安装面不平整产生额外的振动，降低运转噪音，提升整个动力装置的运行稳定性。
