台式铣刨机配套安装定位基板结构

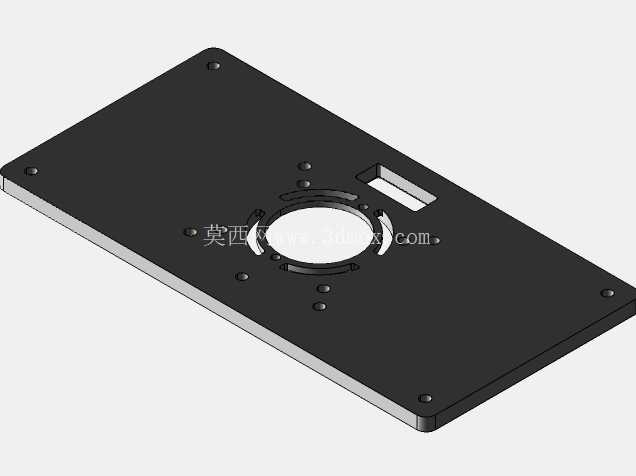

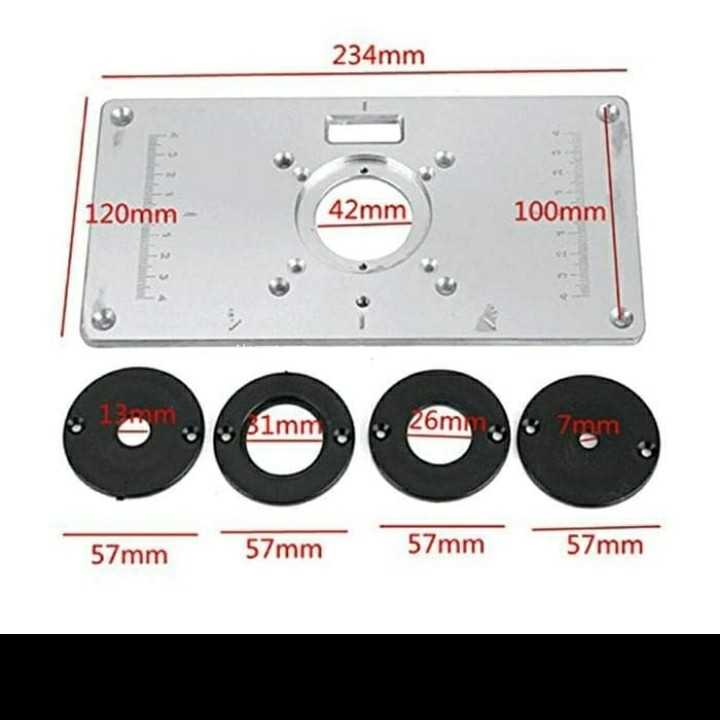

　　在小型台式铣刨设备的改装与常规运维场景中，安装基板是直接决定刀具装夹精度、作业稳定性的核心承载构件，这套构件的设计完全围绕小型台式设备的作业边界展开，适配桌面级木工、软金属铣削、修边等多类轻加工场景的实际使用需求。主基板采用铝合金材质加工，整体为矩形平板结构，板面总长度234mm、宽度120mm，这个尺寸刚好匹配市面多数台式小型铣刨机的工作台安装预留位，不需要对原有工作台做额外扩孔或切割改造，就能直接嵌入安装位完成固定。基板中心预留直径42mm的主轴过孔，这个孔径是结合多数小型铣刨主轴的护罩外径、刀具伸出长度需求确定的，既不会因为孔径过小干涉主轴高速转动，也不会因为孔径过大导致切屑从缝隙掉入设备内部造成卡滞。基板板面两侧蚀刻有长度刻度，左侧刻度覆盖120mm量程，右侧覆盖100mm量程，作业时不需要额外找钢直尺测量，就能直接依托板面刻度完成工件定位、进给量核对，减少辅助工装的使用频次，提升小批量修边、开槽作业的效率。基板上围绕中心孔均匀布置多组安装螺孔，螺孔的位置度公差控制在0.05mm以内，保证主轴装夹后与板面的垂直度，避免加工时出现刀具偏摆、加工面垂直度超差的问题。

　　配套的四件不同规格转接环，外径统一为57mm，刚好适配主基板中心孔的沉台安装位，转接环内孔分别对应13mm、31mm、26mm、7mm四种常用刀具导套直径，更换不同直径的铣刀、修边刀时，只需要更换对应内孔的转接环，就能实现刀具的径向定位，避免小直径刀具作业时出现晃动，保证加工槽位、修边轮廓的尺寸精度。转接环上预留的两个对称安装孔，与主基板沉台上的螺孔位置完全对应，用两颗小螺丝就能完成快速固定，更换转接环的过程不需要拆卸整个基板，单步操作就能完成不同加工工况的切换。

　　主基板的四个角做了小圆角处理，避免安装和使用过程中锐角划伤操作人员，板面做了平整化处理，平面度公差控制在0.02mm以内，保证工件放置在板面上时不会出现翘动，加工时的基准面稳定。从实际使用场景来看，这套基板既可以作为原厂铣刨机工作台磨损后的替换配件，也可以用于自制小型台式铣刨设备的工作台搭建，不需要重新设计主轴安装位的定位结构，直接搭配对应规格的主轴就能完成组装。设计时充分考虑了小型加工场景的容错需求，板面预留的多余安装孔位，可以适配不同品牌主轴的安装孔距差异，不需要二次钻孔就能兼容多款市售小型铣刨主轴。

　　转接环的厚度与主基板沉台深度完全匹配，安装后转接环表面与主基板表面齐平，不会出现台阶阻碍工件进给，推送工件经过刀具位置时能保持平稳，避免因为台阶磕碰导致加工面出现凹痕。对于经常切换不同直径刀具的加工作业，这套结构能大幅减少调机时间，不需要每次更换刀具都重新校对同轴度，只要选对应内孔的转接环装上，就能保证刀具与基板的垂直度、同轴度符合加工要求。在软金属、塑料、木材的轻铣削作业中，铝制基板的硬度适中，即使偶尔被刀具剐蹭也不会出现严重的凹痕，长期使用后板面的平面度依然能保持在允许公差范围内，相比塑料基板的耐磨性更好，相比钢制基板的重量更轻，拆装调整时更省力。
