拖车挂车用50毫米球头连接结构

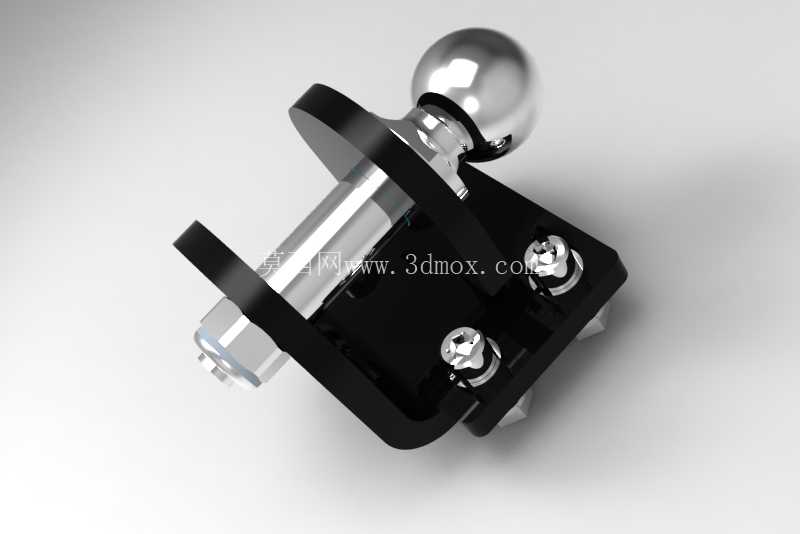

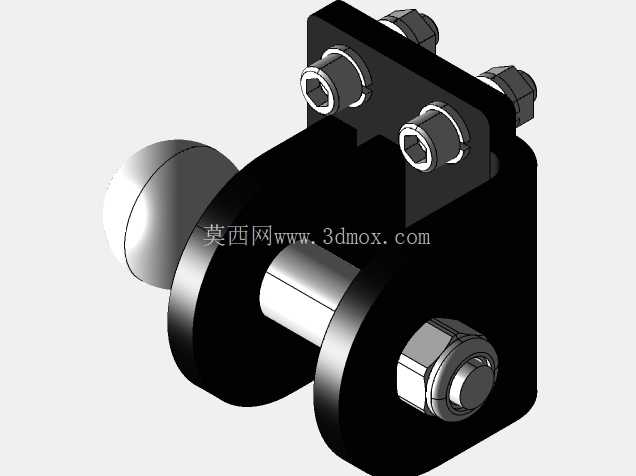

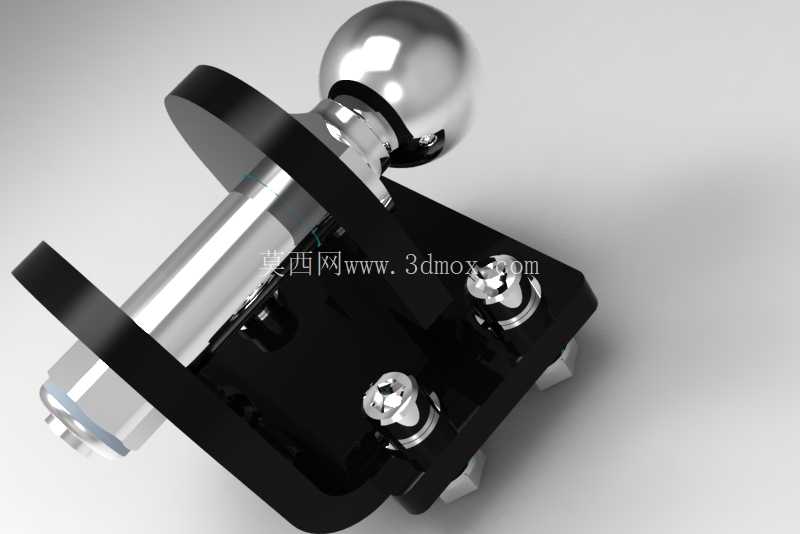

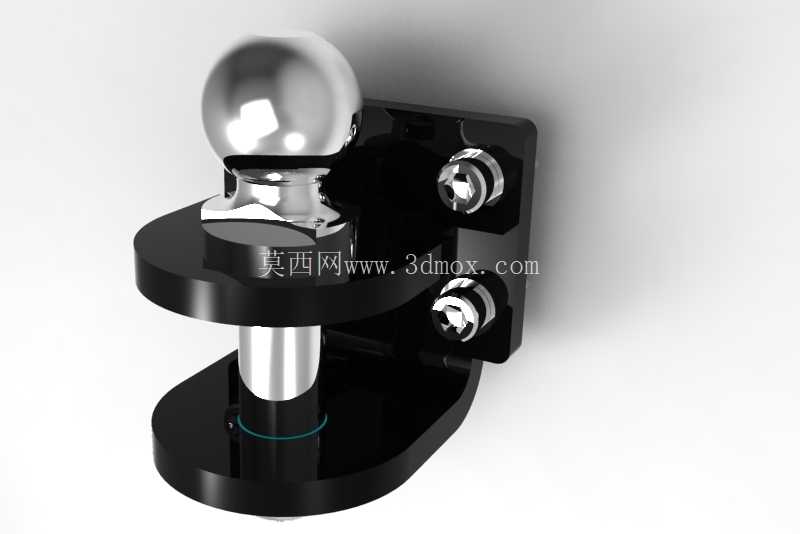

　　该球结结构核心应用于轻型拖车、挂车与牵引车辆的铰接连接场景，是拖挂系统中承担牵引力传递、同时允许牵引端与被拖挂端存在一定角度偏转的核心受力部件，日常可见于家用小型拖挂房车、平板工具拖车、摩托艇运输托架、农用小型挂斗等设备的牵引连接位置，替代传统刚性硬连接结构，适配行驶过程中路面起伏带来的上下跳动、转向过程中的左右摆角需求，避免连接部位因刚性约束产生应力集中断裂。从功能特性来看，该结构采用50毫米直径的标准球头作为铰接核心，球头表面做高光洁度处理，降低与球头座配合面的摩擦损耗，配合带双螺栓固定的安装支座，支座通过两颗高强度六角螺栓与牵引端基座锁紧固定，安装面做铣平处理保证贴合精度，避免长期受交变载荷出现连接松动。

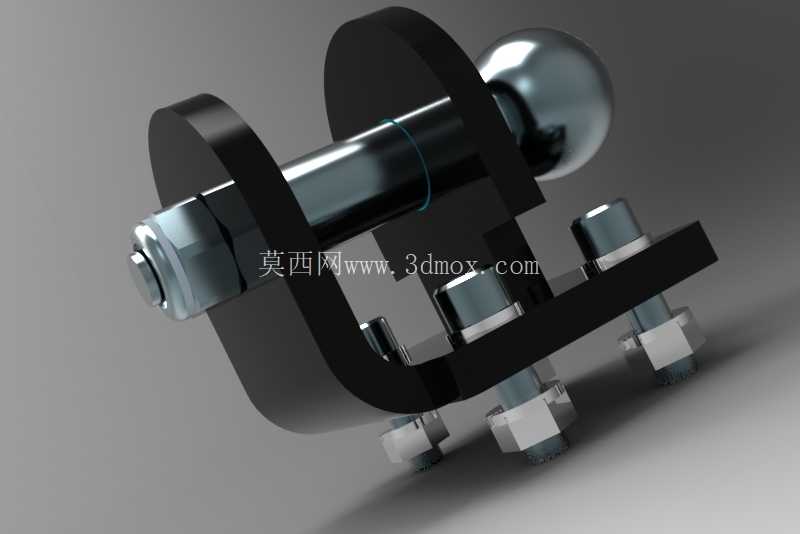

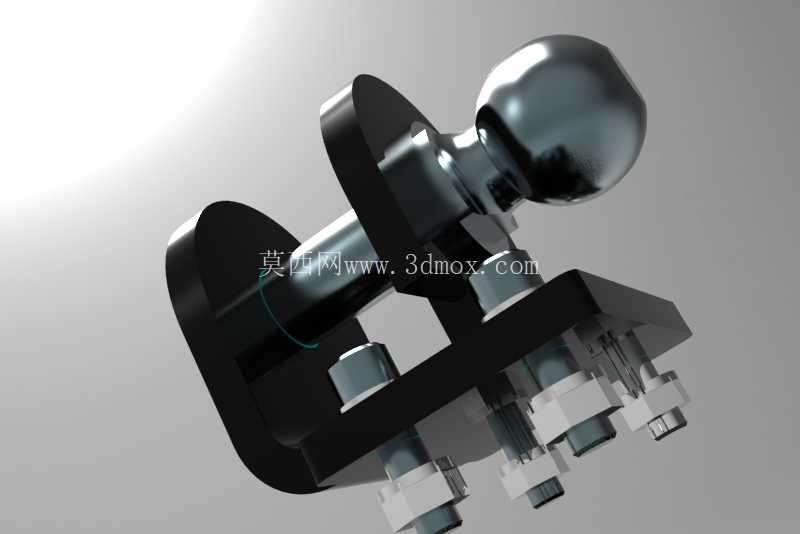

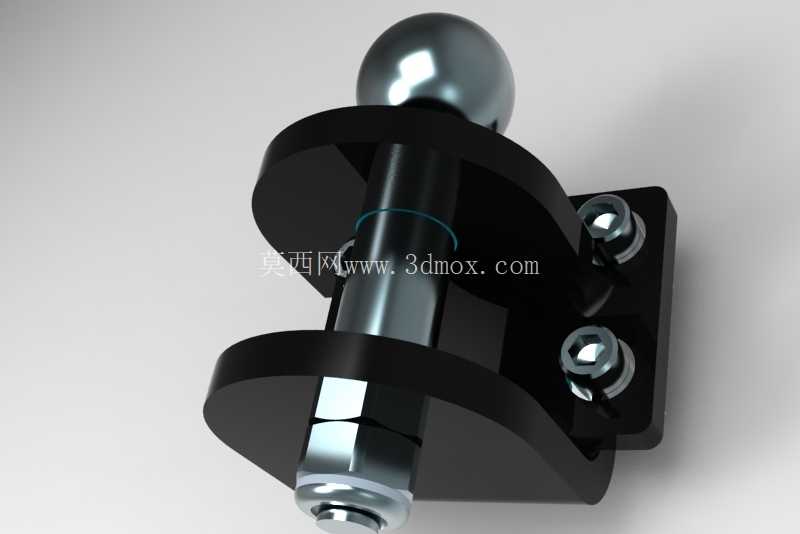

　　球头下方的轴段采用阶梯轴设计，依次穿过两片弧形限位夹板、轴套后通过端部锁紧螺母实现轴向固定，两片弧形夹板的内弧面与球头下方的轴肩配合，既限制球头的轴向窜动，又预留足够的摆动间隙，允许球头在水平方向左右偏转、垂直方向上下俯仰，适配拖挂行驶过程中的各类工况角度需求。设计过程中首先明确了50毫米球头的通用接口标准，匹配市面主流拖车球座的安装尺寸，避免出现接口不兼容的问题；安装支座采用L型折弯结构，底部平面预留两个螺栓过孔，孔位间距按照通用牵引杠的安装孔距设计，无需额外打孔即可适配多数车型后装牵引位的安装边界。

　　整体结构的受力路径经过优化，牵引载荷从球头传入后，通过阶梯轴传递到两片弧形夹板，再分散到安装支座的整个贴合面，避免局部应力集中；轴套部位预留润滑脂存储间隙，长期使用可定期加注润滑脂降低磨损，延长部件使用寿命。外形尺寸方面，球头顶端到安装支座底面的总高度控制在常规拖挂连接的适配区间，安装支座的横向宽度不超出牵引杠的安装边界，螺栓采用标准M规格的外六角紧固件，方便用户使用常规扳手即可完成安装拆卸，无需特殊定制工具。结构中所有金属部件的边角都做了倒角处理，避免安装过程中割伤操作人员，夹板与轴的配合面采用间隙配合，既保证转动灵活，又不会因间隙过大产生行驶异响。

　　在实际使用场景中，该结构可承受拖挂设备起步、制动时的瞬时冲击载荷，转向过程中球头在夹板内顺畅转动，不会出现卡滞导致的轮胎异常磨损，当拖挂设备经过坑洼路面时，球头的俯仰摆动可以抵消车架之间的角度差，避免连接部位承受额外的弯曲应力。建模过程中对每个配合面的公差都做了对应设置，球头与配合件的接触面粗糙度按照耐磨工况要求设定，螺栓孔的位置度公差满足实际装配需求，整体结构无冗余设计，每个部件都承担对应的受力或限位功能，没有多余的装饰性结构，完全围绕工程实用需求完成结构设计，可直接用于零部件的生产加工参考，也可作为拖挂系统整体设计中的标准连接部件调用，适配不同类型拖挂设备的牵引连接需求。
