200A大电流电动汽车蓄电池接线端子

　　这套端子结构面向新能源动力系统的大电流连接场景，常见于电动汽车电池包内部模组汇流、储能柜电芯串并联输出、充电桩内部功率回路以及工业蓄电池组的主回路接线。端子承担200A级持续载流任务，既要保证导电通路的低接触电阻，又要在整车振动、温度循环和装配公差下维持稳定的机械锁紧，是动力电气系统里不可忽视的基础连接件。

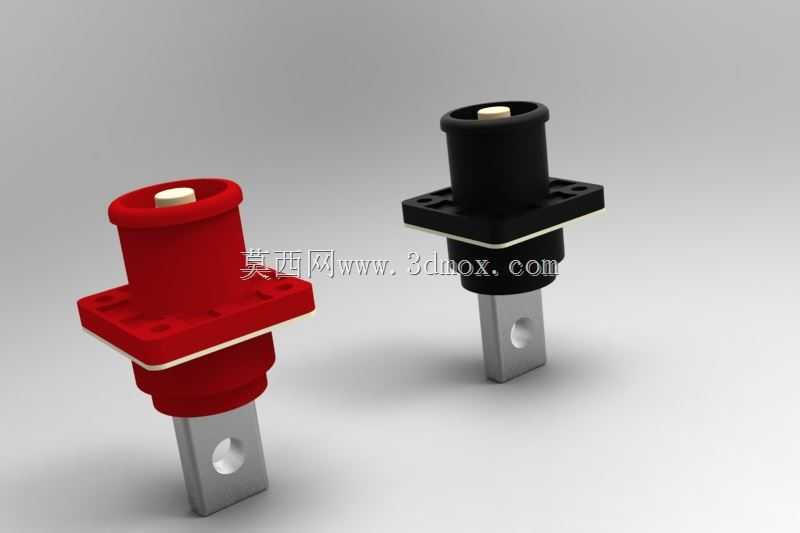

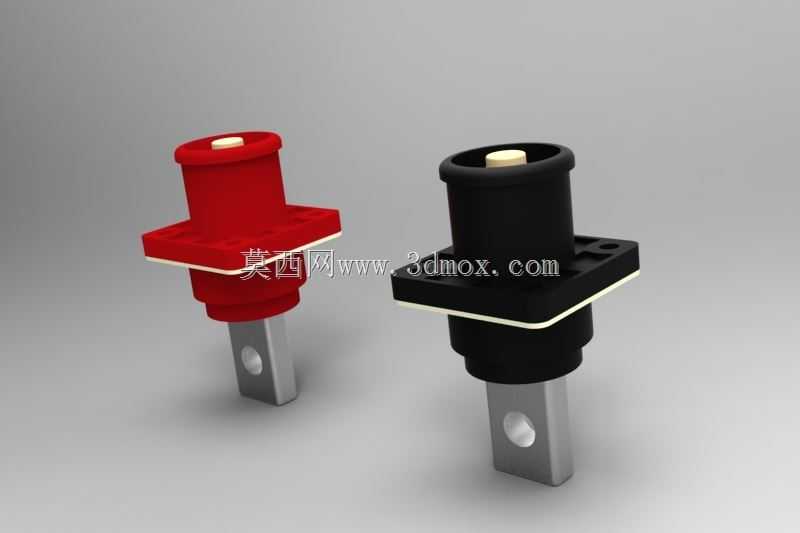

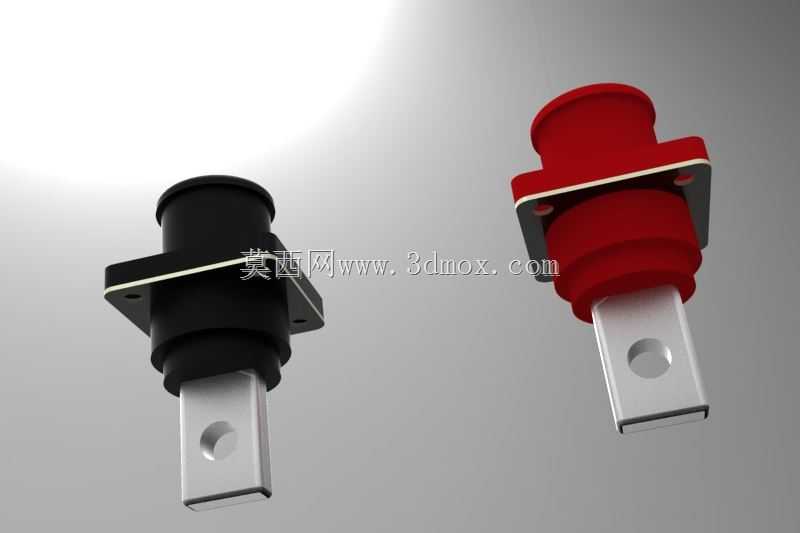

　　从结构上看，端子采用红黑双色绝缘壳体区分正负极，这一做法在高压直流系统中非常实用，能够在总装和后期维护时快速识别极性，降低反接风险。中部带法兰的安装板用于穿过面板或电池箱体隔板，法兰面提供轴向定位，配合周边安装孔可将端子固定在钣金或绝缘隔板上，从而把带电导体与箱体外部隔离。下端伸出的金属导电排为主要载流部件，排体上开设圆孔，用于与铜排、电缆鼻或母排通过螺栓压接；金属排截面按200A持续电流选取，兼顾导电面积、温升控制和结构刚度。

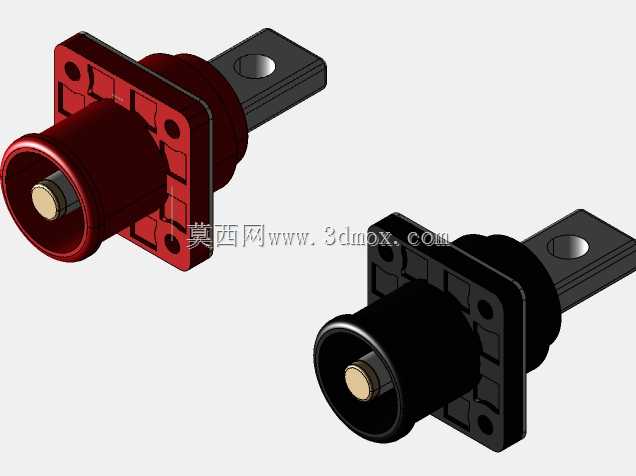

　　上端圆柱腔体用于接入对接插头或电缆侧接头，内部预留导电芯体的安装空间，端部浅色件对应接触件定位区域。绝缘外壳将带电部位包裹，仅保留必要的对接接口和下端接线排，使手指难以直接触及高压带电体。圆柱外壁的阶梯结构并非单纯造型，而是为密封件、止转面或对接导向提供配合边界；法兰上下两侧的台阶则可以在面板安装时形成压紧面，便于加装密封圈，满足电池包防尘防泼水的装配需求。

　　建模时需要重点处理三类关系。其一是导电排与绝缘壳体之间的包塑或装配关系，金属排贯穿壳体，既要限制其转动和窜动，又要避免塑料件在铜排发热膨胀时产生过大内应力，因此在配合段通常设置止转切面、定位凸台或压接筋位。其二是法兰安装边界，安装孔间距、法兰厚度、穿板孔径以及端子相对面板的高度都会影响箱体布局，若端子布置在电池包侧壁，还需核对外部插拔空间和内部铜排折弯半径。其三是正负极成对布置时的电气间隙与爬电距离，红黑两件之间的中心距不能只按外形不干涉确定，还要结合工作电压、污染等级和绝缘材料性能复核。

　　实际选型中，这类端子多用于需要频繁拆装或模块化维护的动力回路。相比单纯开口式电池桩头，穿板式端子能够把电池内部连接与外部电缆接口分隔开，箱体内部铜排可直接锁附在下端金属排上，外部线束则通过上端对接结构接入，装配工序更清晰。金属排端部圆孔适合标准螺栓紧固，压接后可通过扭矩控制保证接触压力；绝缘外壳则承担防误触、防短路和部分隔弧作用。对于振动较大的车载场景，法兰固定方式比悬空电缆接头更可靠，能够将插拔力和线缆自重传递到面板，而不是全部由导电排承受。

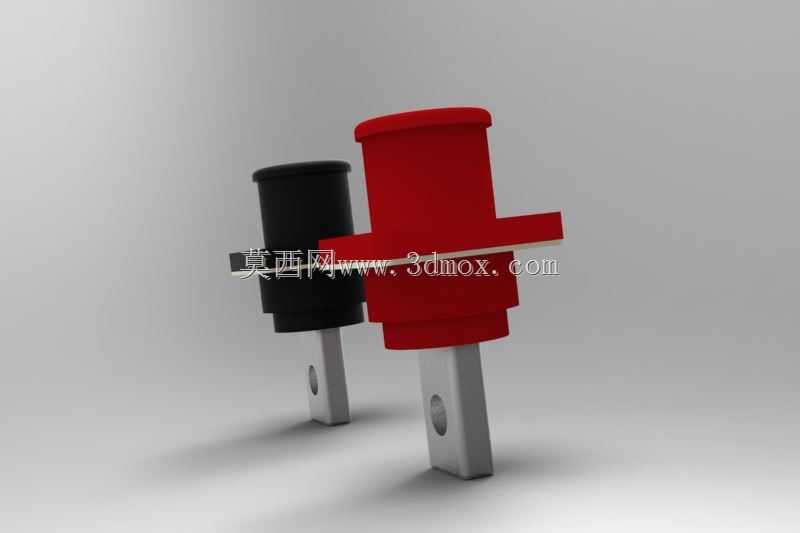

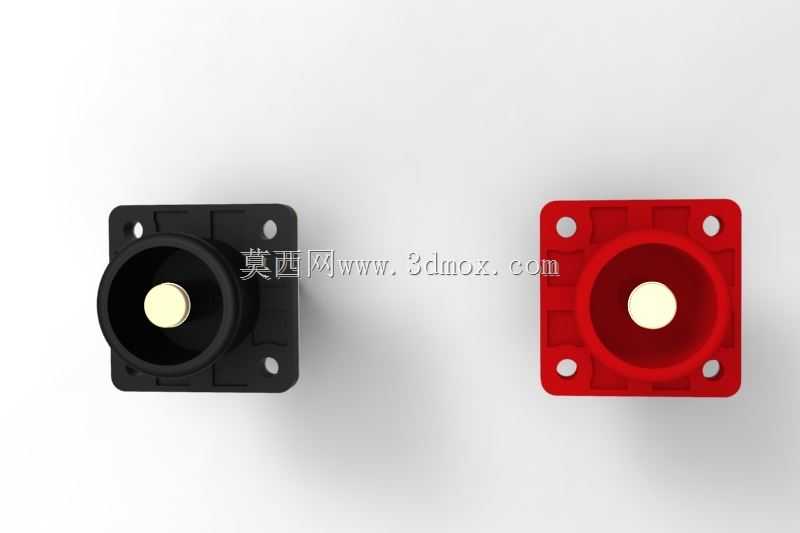

　　外形布局上，端子整体呈立式穿板结构，下部金属排为矩形截面，伸出长度需满足电缆鼻或母排搭接要求；中部方形法兰提供安装基准，孔位围绕主体对称布置；上部圆柱段高度决定对接插头的啮合长度。三维布局时应在端子周围保留扳手空间，尤其是下端螺栓锁紧方向不能被壳体、铜排或线束遮挡；同时要核对上端插头插拔后的弯曲半径，避免电缆在箱盖关闭处形成硬折。若用于密封箱体，法兰与面板之间需布置密封垫或点胶区域，模型中应体现压紧宽度和密封面平面度要求。

　　导电件设计围绕温升和接触可靠性展开。铜排表面通常需要镀锡或镀镍，以降低氧化对接触电阻的影响；孔边不宜出现尖锐毛刺，搭接面应保持平整。绝缘件材料需兼顾耐热、阻燃和绝缘性能，壁厚在法兰、圆柱口部和金属排贯穿处存在差异：口部壁厚用于保证对接导向和耐磨，法兰区域需要承受安装压紧，金属排周围则要保证足够绝缘层厚度。黑色与红色件除颜色外主体几何保持一致，有利于模具复用和备件管理，也便于在总成图中以同一族零件表示。

　　在电池包布置中，正极端子与负极端子常并排安装于箱体端面或维修侧，外部连接高压线束，内部连接模组汇流排。设计人员需要同时考虑铜排载流面积、螺栓规格、防松措施、绝缘防护盖、维护工具可达性以及故障状态下的拉弧风险。端子虽然体量不大，但处于能量输出的关键路径上，任何接触松动都可能导致局部发热、压降增大甚至烧蚀。因此该三维结构不仅要还原外观，更应把安装法兰、导电排孔位、绝缘包覆边界、对接腔体和极性区分特征准确表达，为后续的电气间隙校核、箱体开孔、铜排设计和装配工艺评审提供直接依据。
