可折叠运动款三轮电动踏板车结构设计

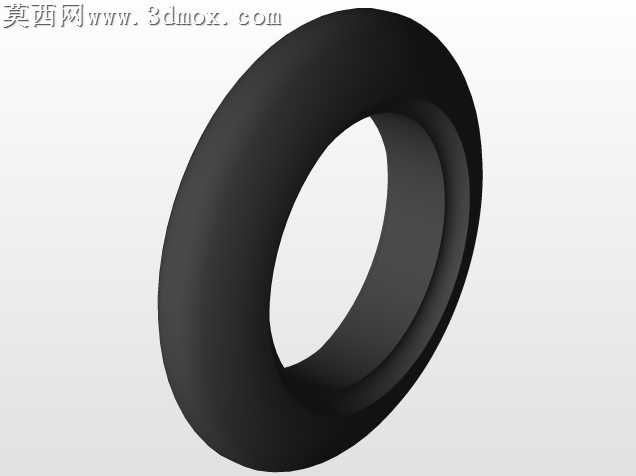

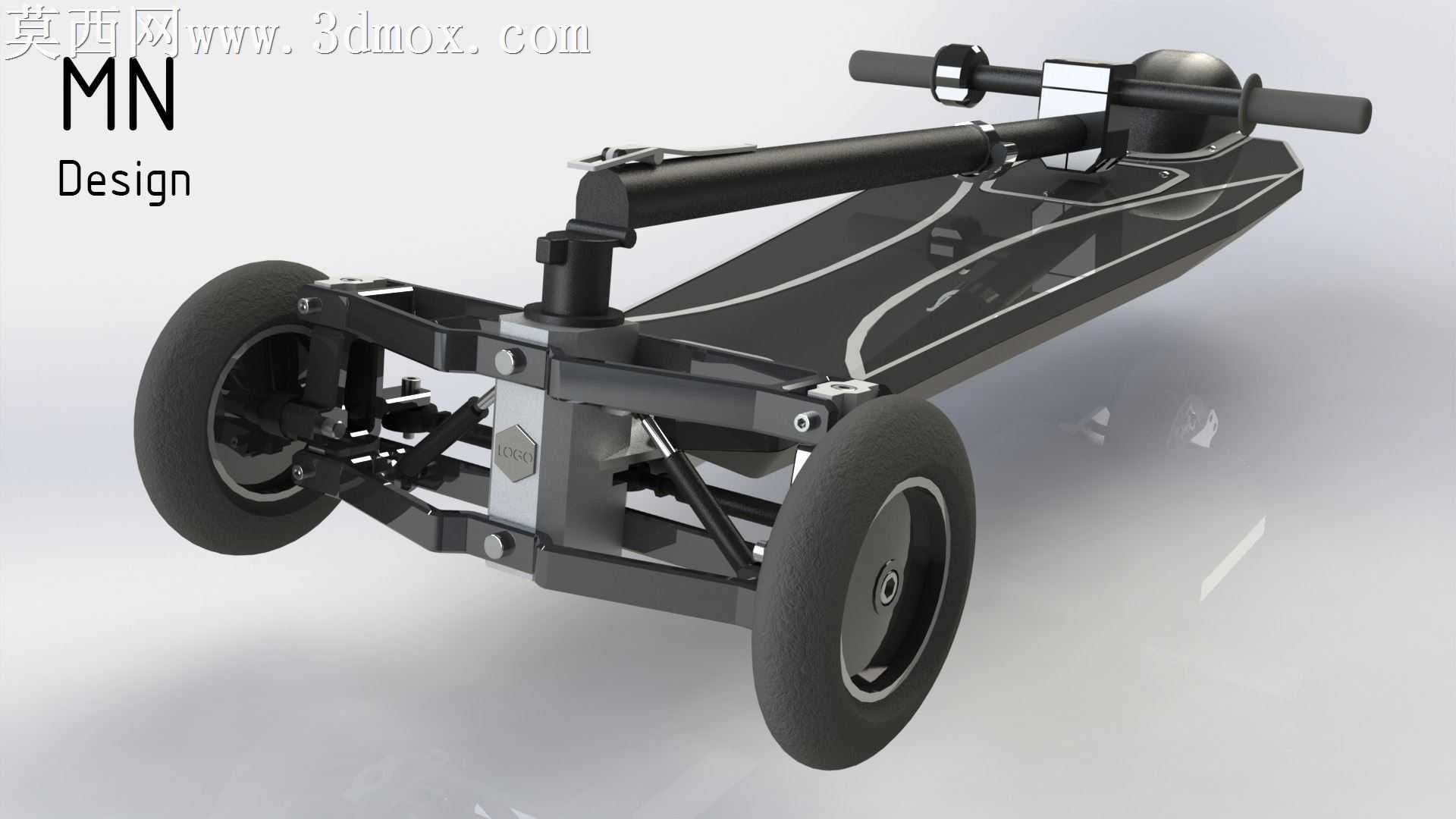

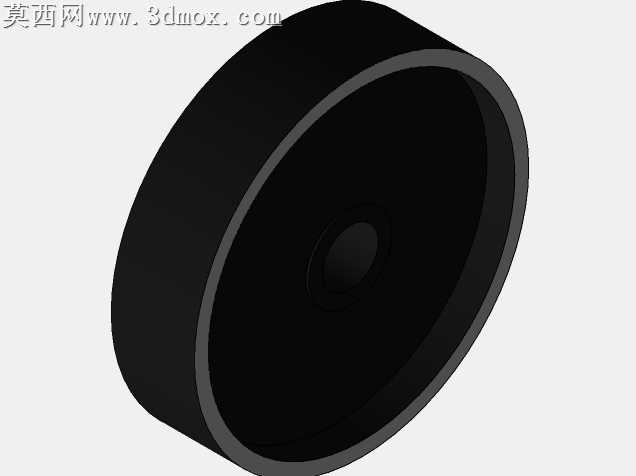

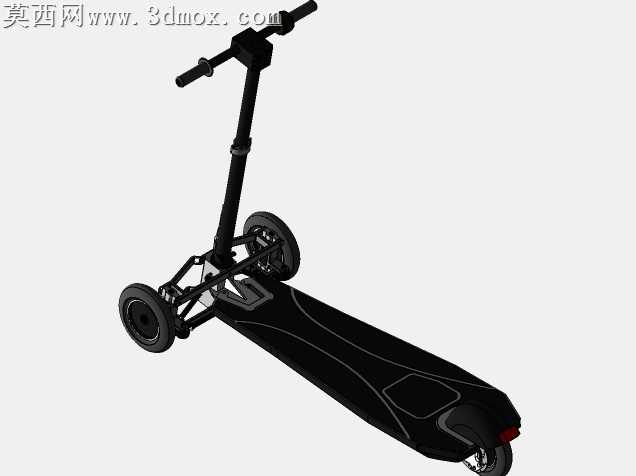

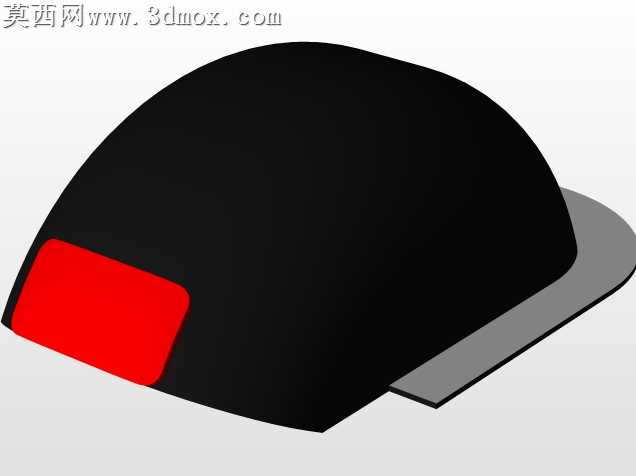

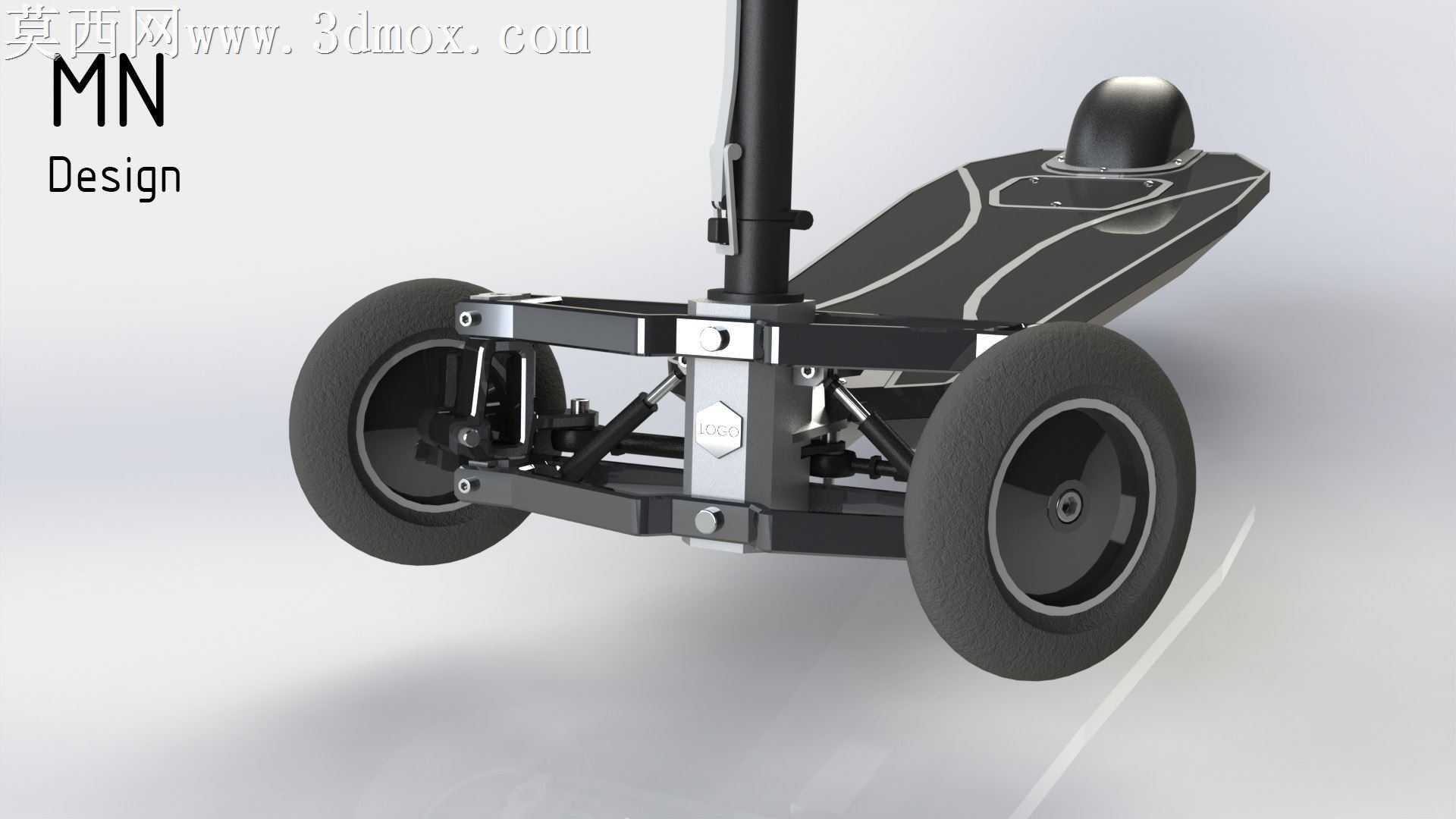

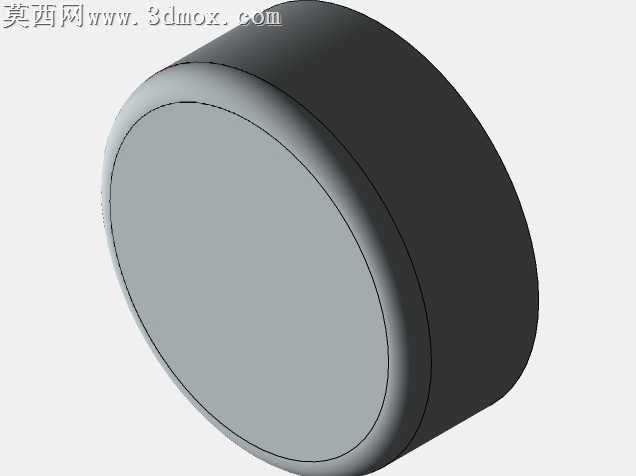

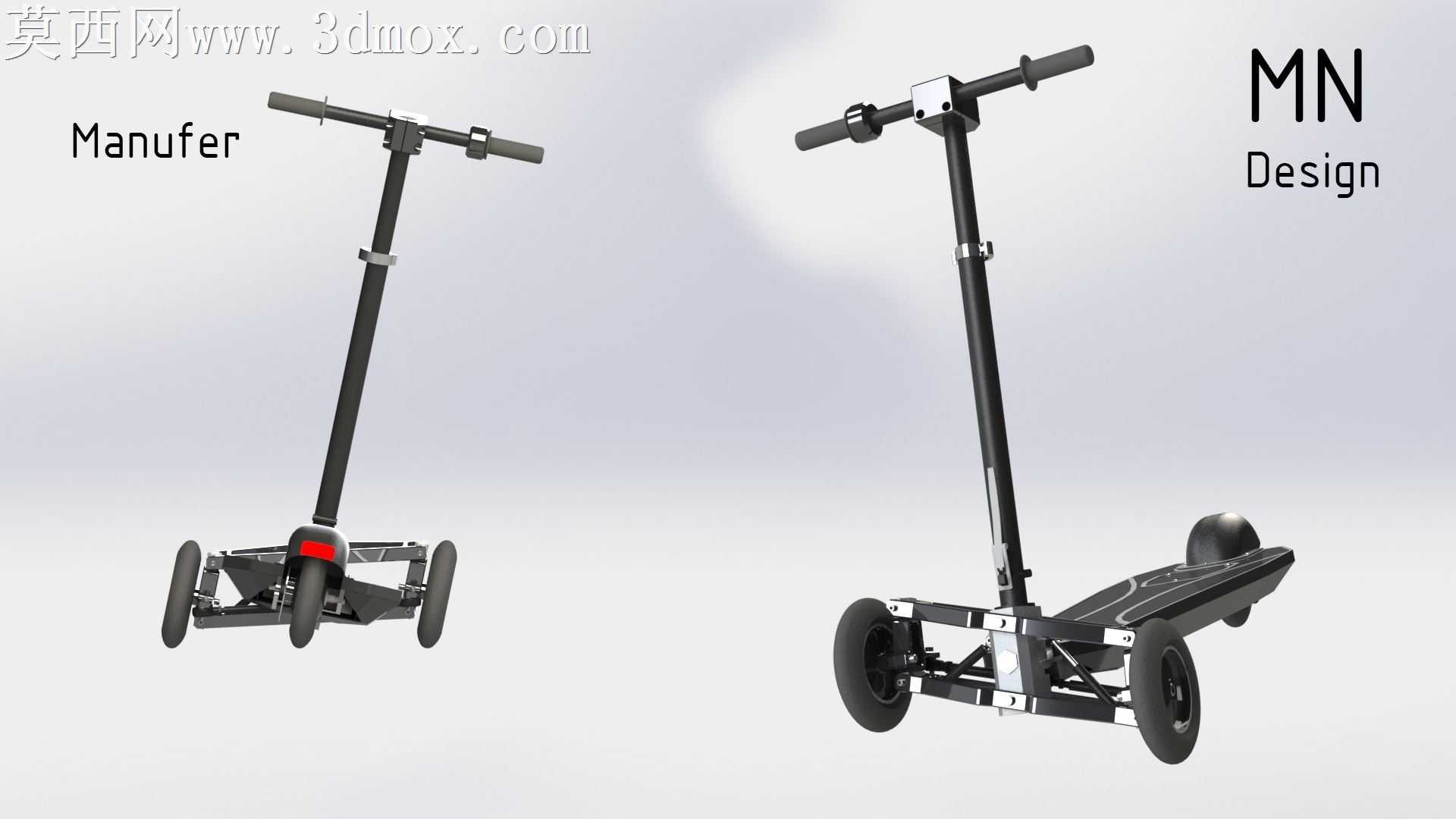

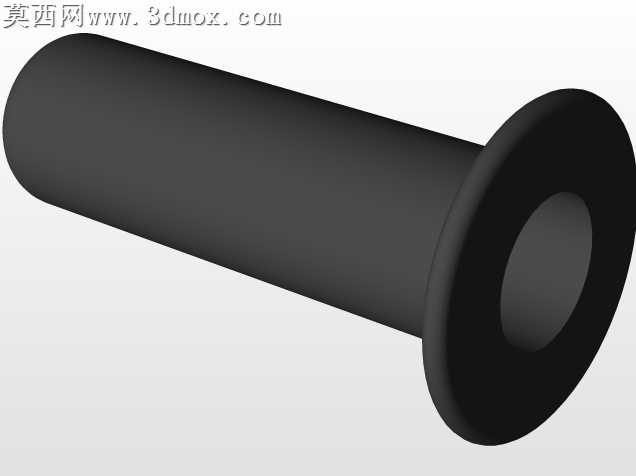

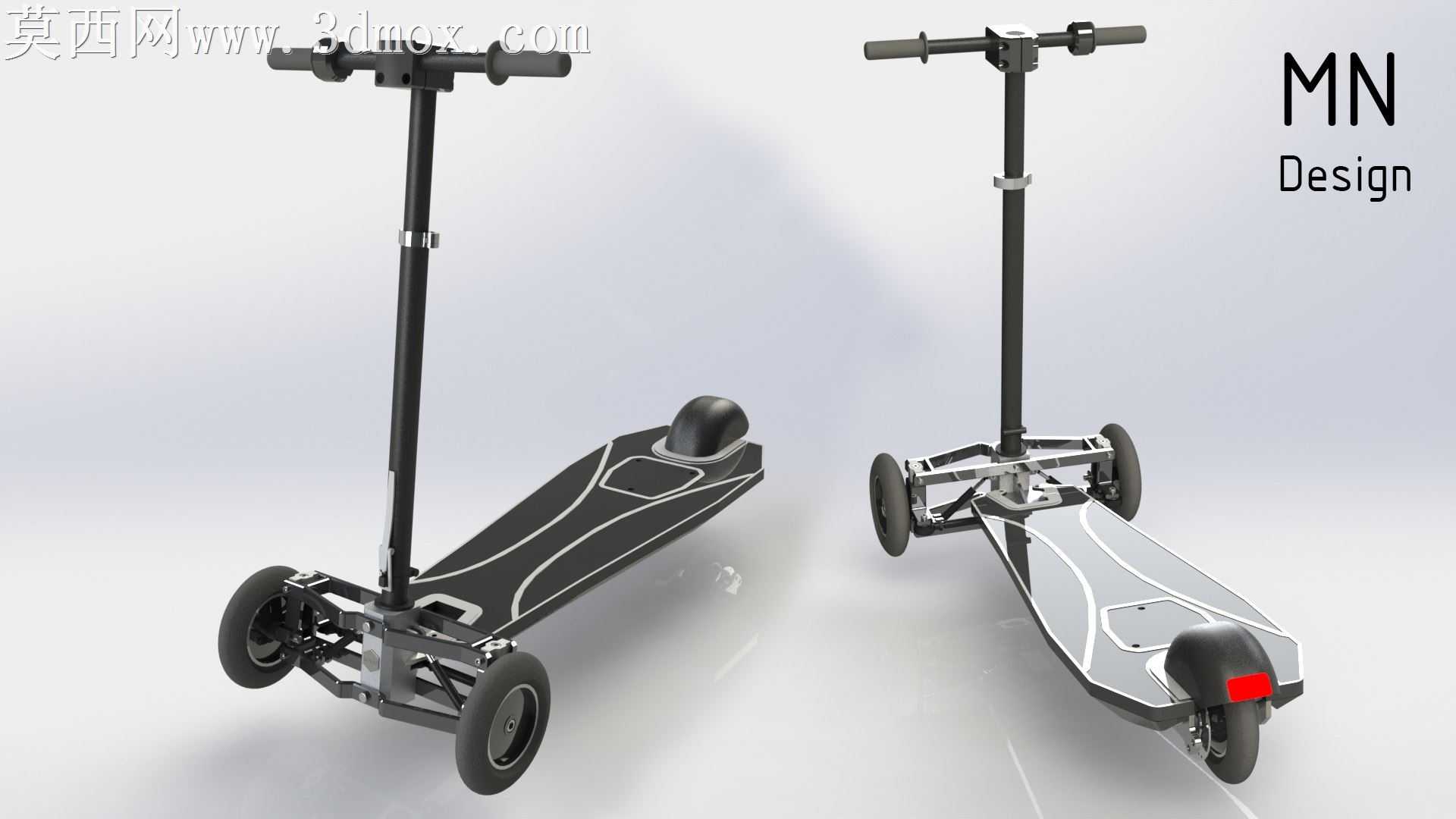

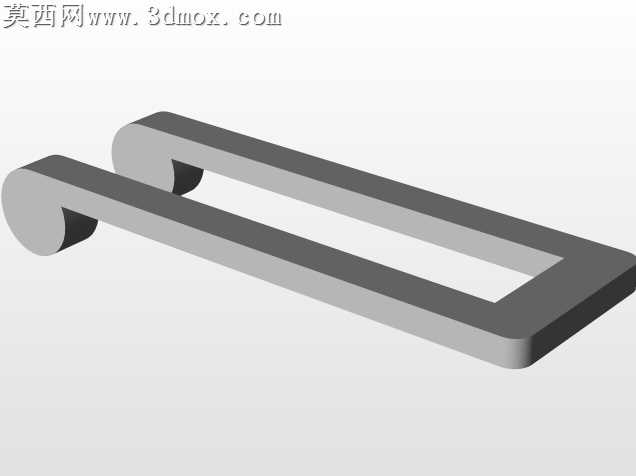

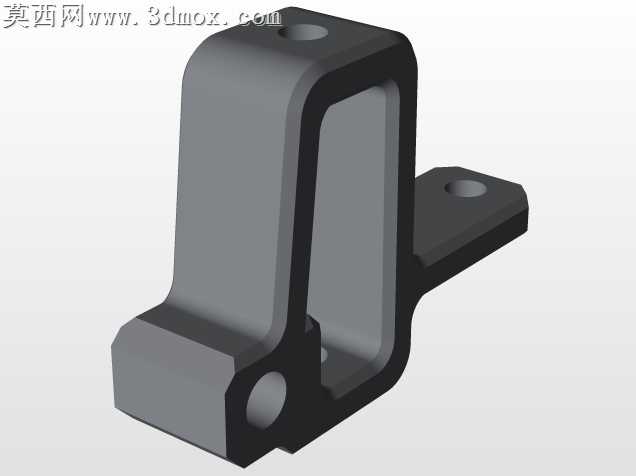

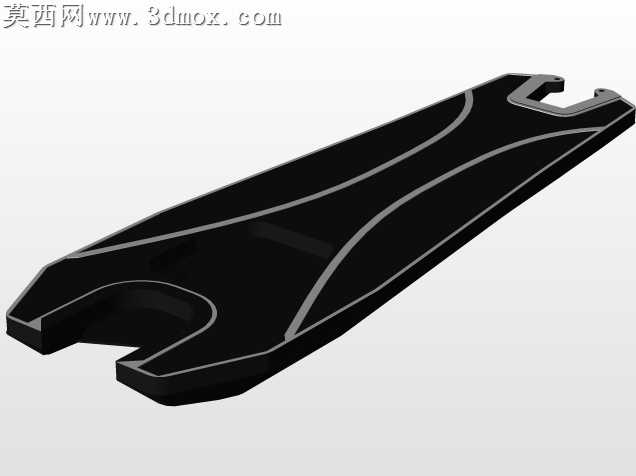

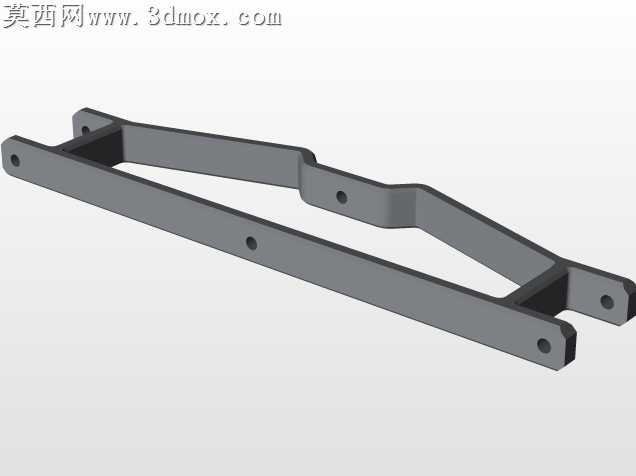

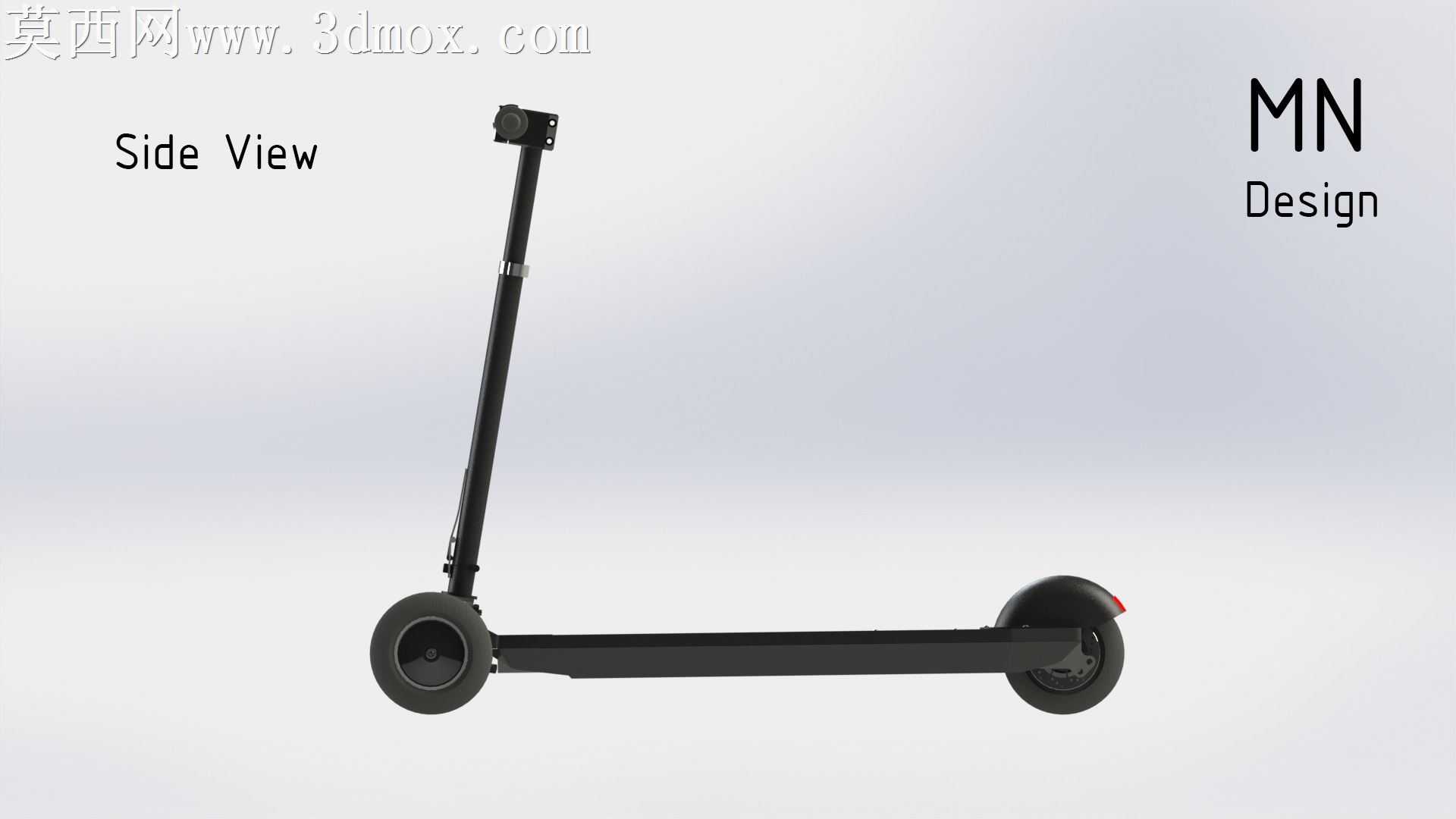

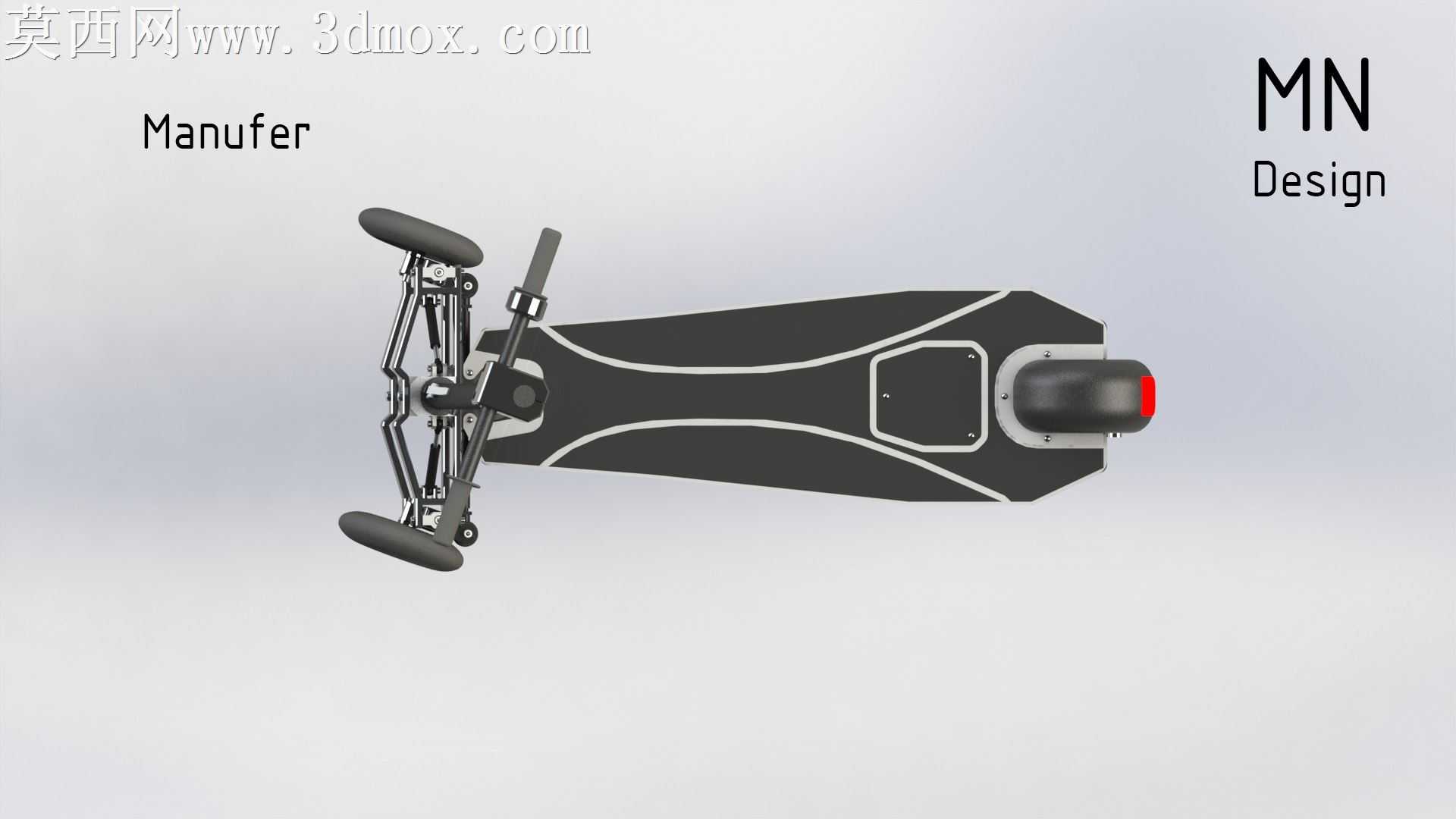

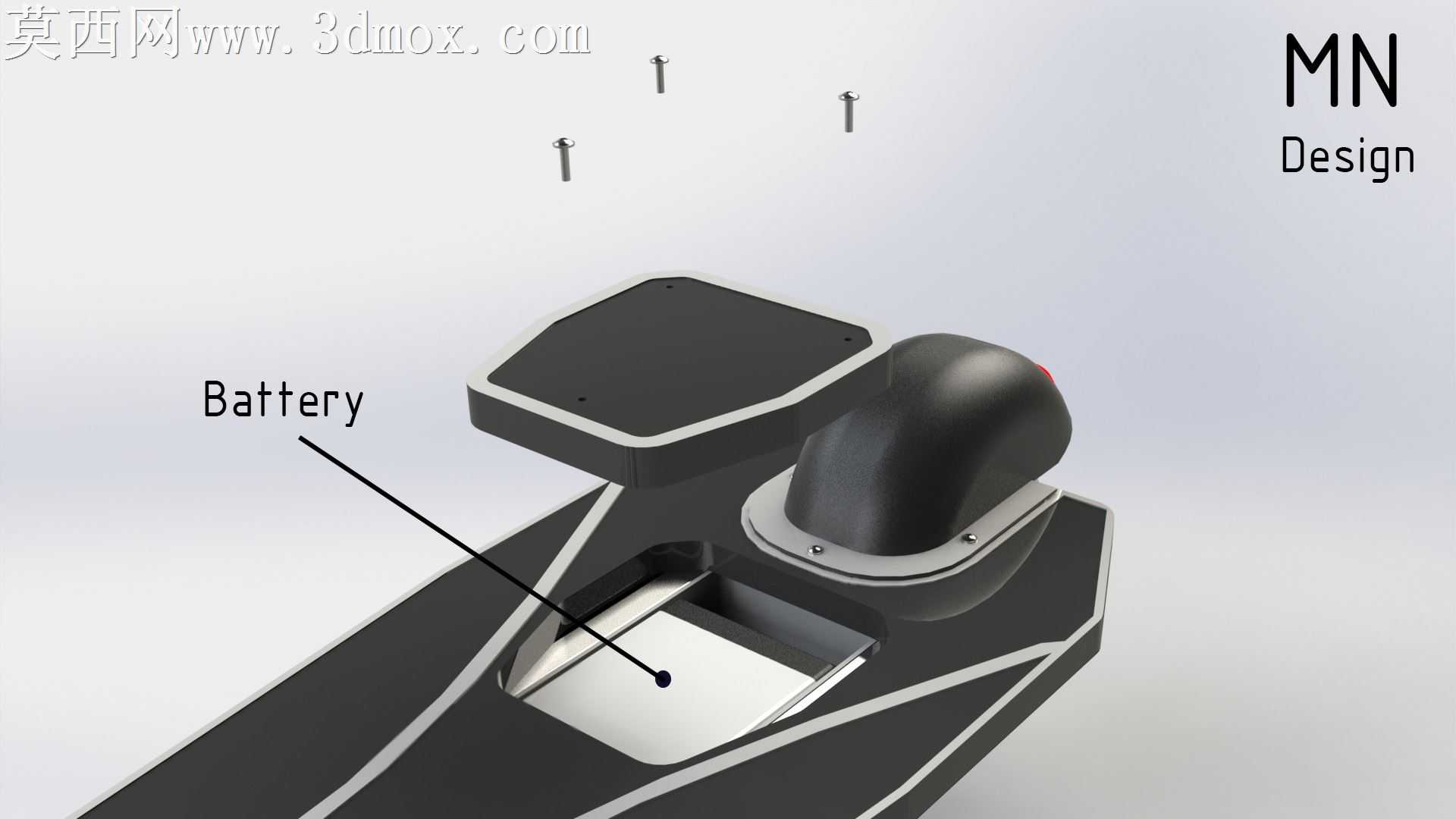

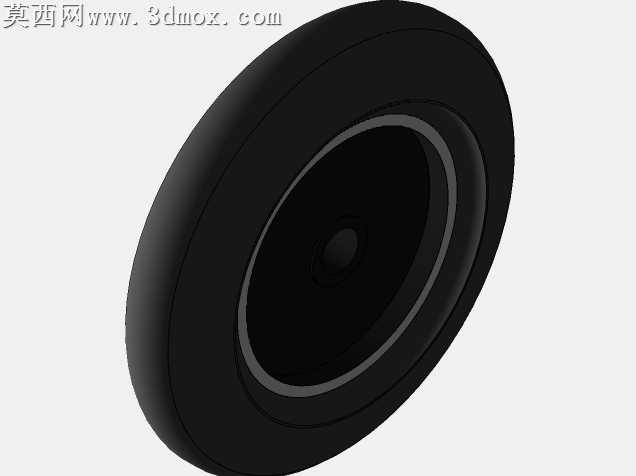

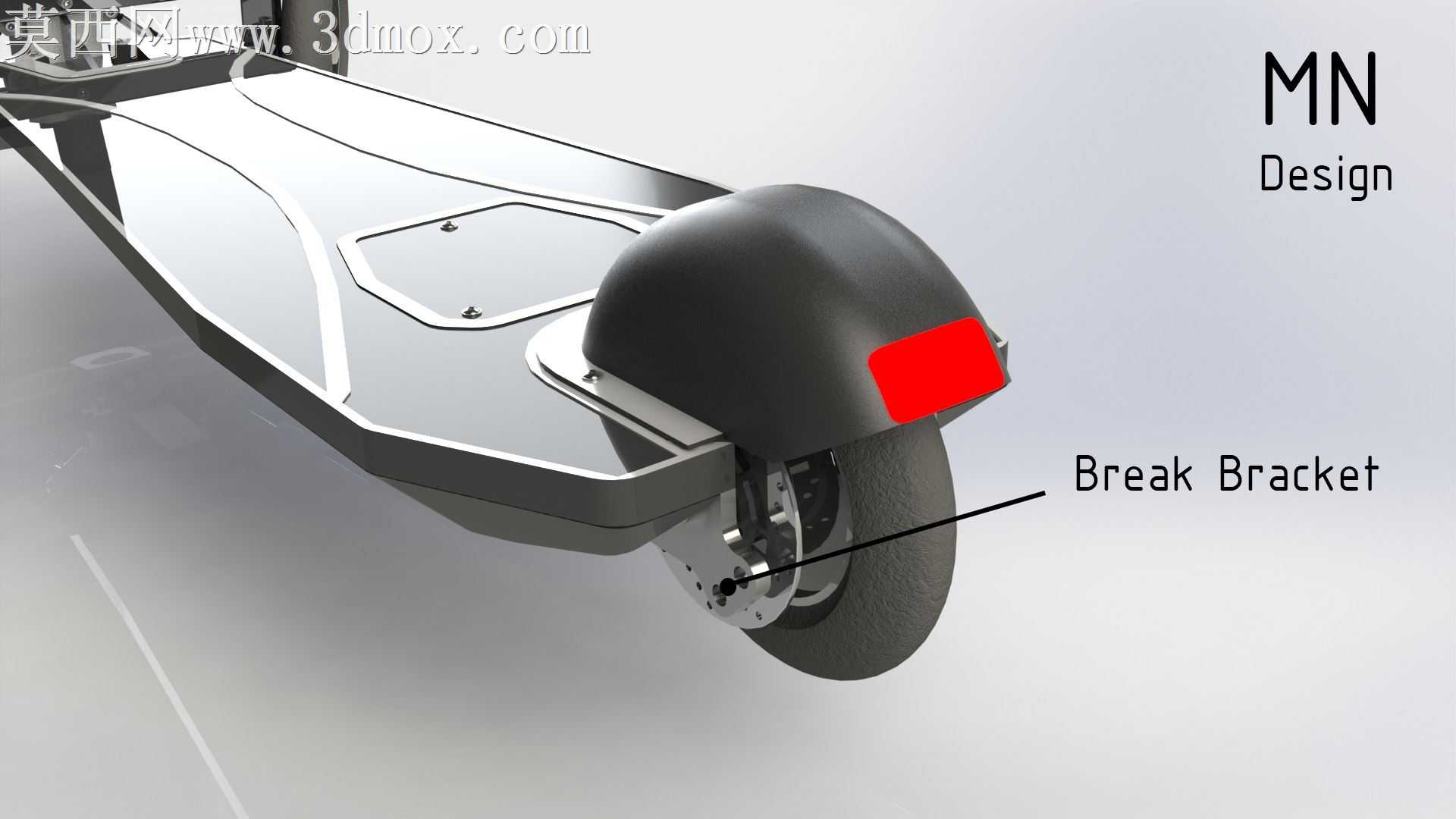

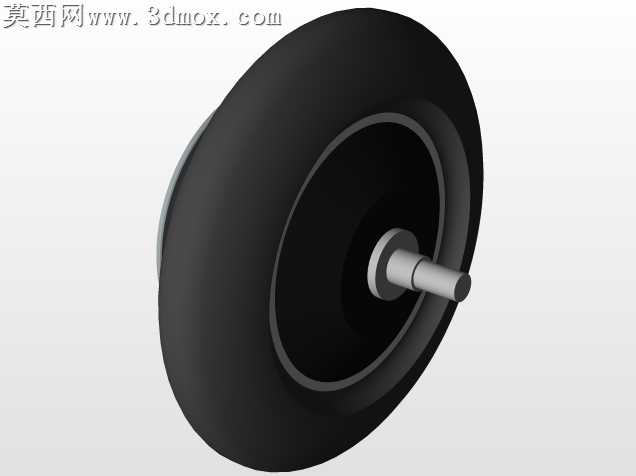

本作品为三轮电动踏板车的三维建模设计成果，建模阶段依托三维参数化设计软件完成全零件的独立建模与整体装配，首先对踏板车的核心功能模块进行拆分，分别完成可升降调节的T型操控把手、带减震结构的前轮转向支架、集成电池仓的防滑踏板主体、后置单轮驱动总成、折叠锁止机构等独立零件的参数化绘制，建模过程中严格把控各零件的配合公差，确保转向结构转动顺畅、折叠机构锁止可靠、轮组与支架的安装位完全匹配，不存在装配干涉问题。渲染阶段采用写实级材质赋予方案，踏板表面采用磨砂防滑PVC材质模拟真实踩踏面的颗粒质感，金属支架部分赋予哑光铝合金材质并添加细微的拉丝纹理，轮胎部分采用高弹性橡胶材质还原胎面的防滑纹路细节，车把握把部分使用软质橡胶材质模拟亲肤触感，后置尾灯部分赋予半透明红色亚克力材质，在渲染灯光设置上采用柔和的影棚布光方案，多角度呈现踏板车的结构细节与材质质感，同时输出了整车装配状态与底部传动结构展示两个视角的渲染效果，清晰呈现产品的外观与内部结构特征。结构设计上采用前双轮后单轮的三轮布局，相比传统两轮踏板车具备更好的静止稳定性与过弯抗侧倾能力，驱动部分集成电动滚筒马达与内置电池仓，将动力模块与供电模块整合在踏板主体内部，既降低了整车重心提升行驶稳定性，也简化了外部走线让整车外观更简洁流畅；折叠结构设置在立杆与踏板的连接位置，解锁后可将立杆向下折叠贴合踏板表面，大幅缩小收纳体积，方便用户放入汽车后备箱或者携带进入公共交通，适配城市短途通勤、休闲运动等多场景使用需求。设计过程中充分考虑了运动款车型的使用特性，对踏板的踩踏空间、立杆的高度调节范围、轮组的减震行程都做了针对性优化，在保证结构强度的前提下尽可能控制整车重量，兼顾便携性与耐用性。
