重载型辊道物料输送设备结构设计

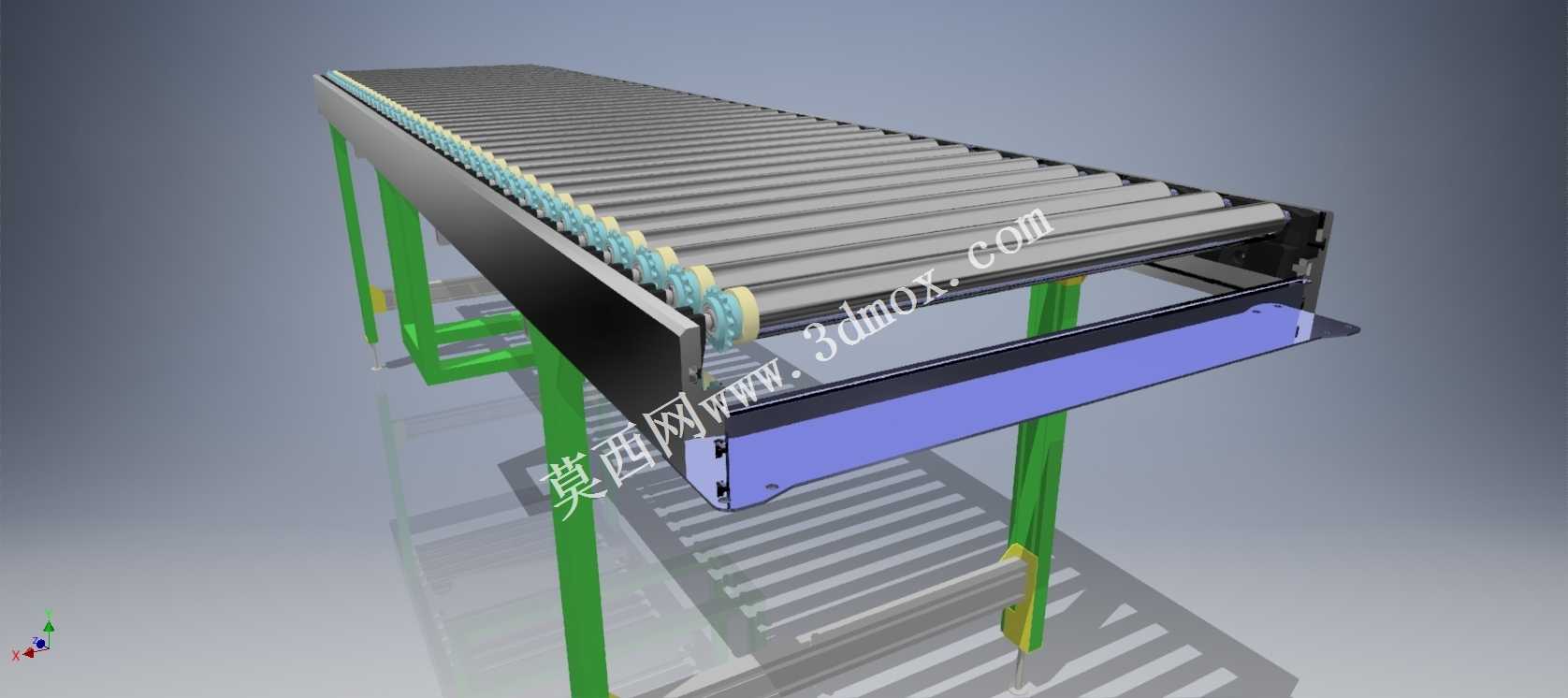

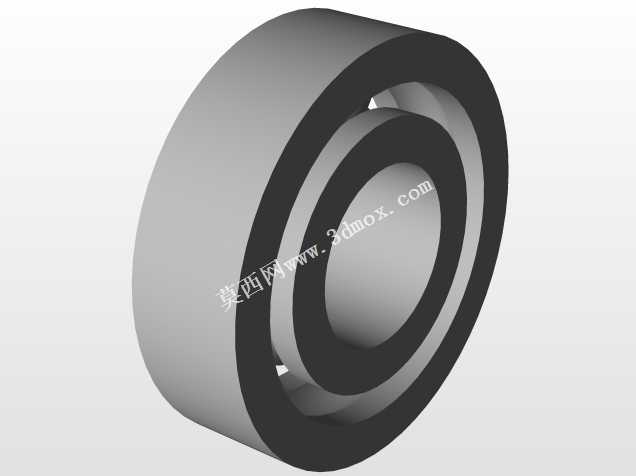

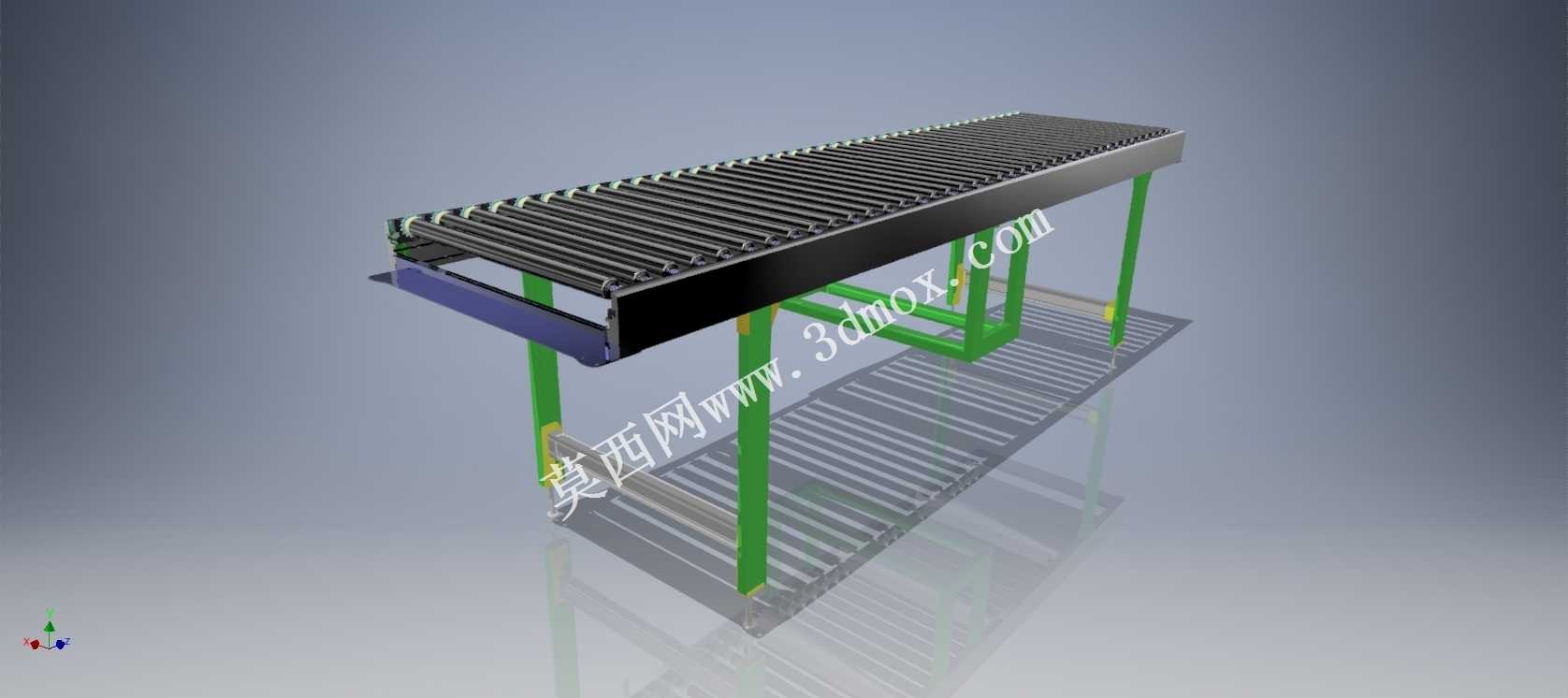

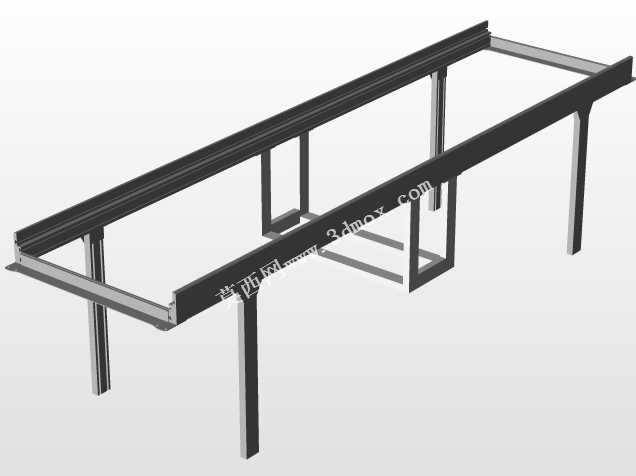

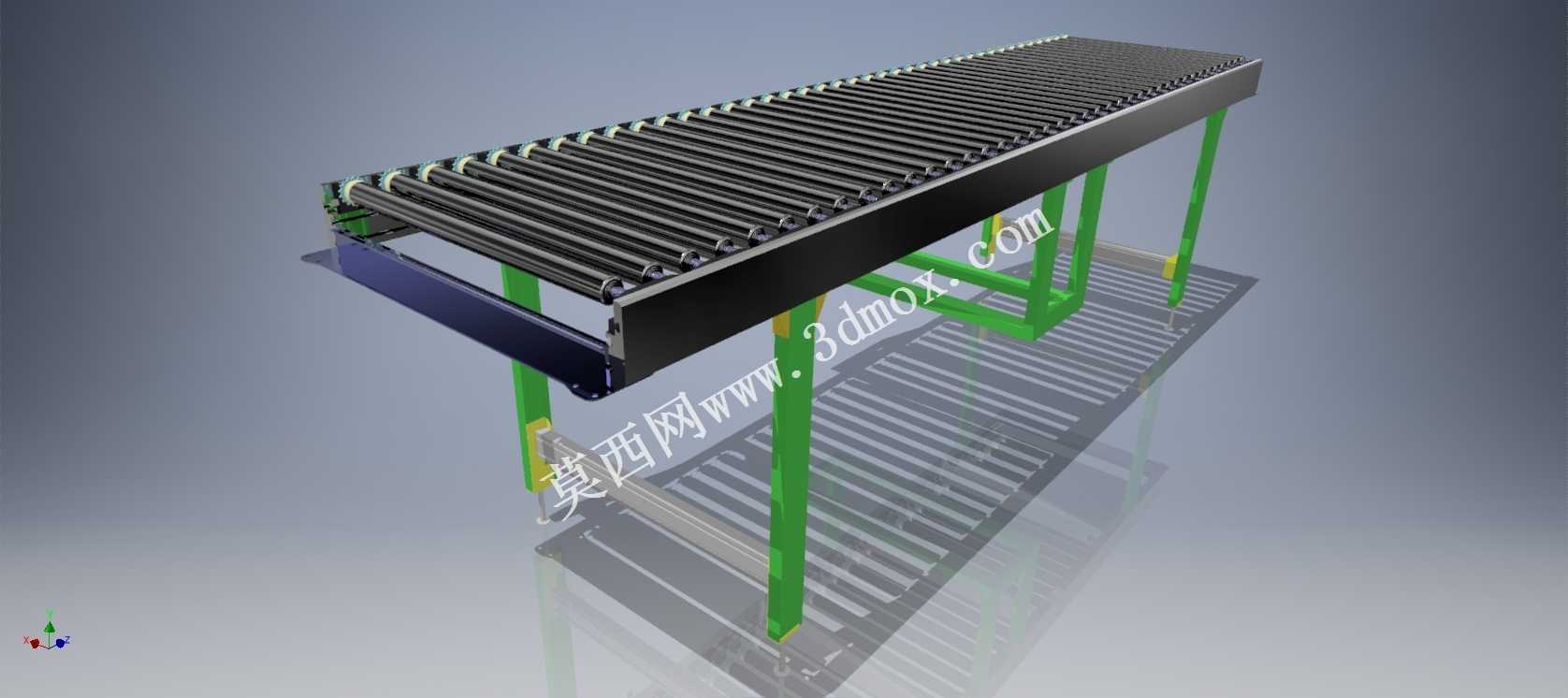

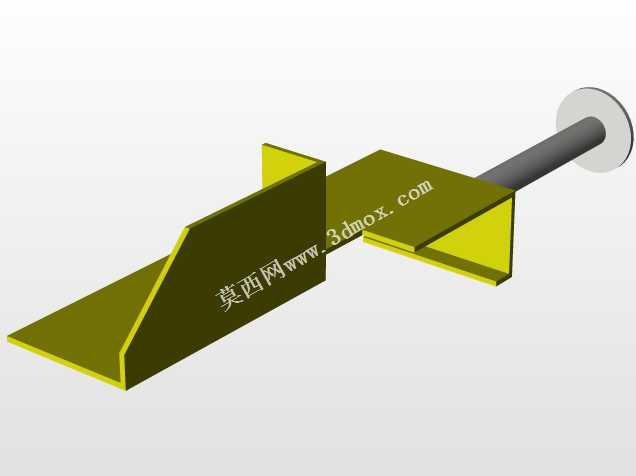

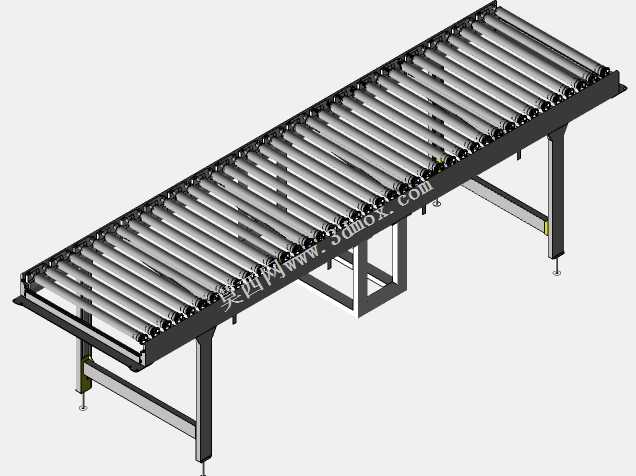

这款辊道输送设备主要面向生产制造车间的物料转运场景，可广泛应用于机械加工车间工件工序间流转、仓储物流中心箱装/托盘类货物分拣输送、装配生产线工件定点输送等场景，能够适配规则形态的硬质底面货物，比如金属加工件、周转箱、木质托盘承载的物料等，可衔接不同工位的加工、检测、包装设备，替代传统人工搬运的作业模式，大幅降低车间内短距离物料转运的人力成本，同时减少人工搬运过程中可能出现的工件磕碰、掉落损伤问题，提升生产流转环节的作业效率与稳定性。设备整体采用框架式承载结构，主体支撑框架采用型材焊接成型，支腿部分做了加强结构设计，可承载较重的工业物料，支腿底部预留安装调节结构，可根据现场地面平整度调整设备水平度，也可适配不同高度的对接工位，满足不同生产线的高度衔接需求。输送工作面采用平行排布的辊筒结构，辊筒两端通过轴承座固定在两侧框架上，辊筒转动顺滑，摩擦阻力小，货物在输送面上可依靠重力或者外部推力实现平稳移动，也可根据实际使用需求加装驱动组件，实现动力式自动输送。设备两侧设置有防护挡边结构，可避免输送过程中物料从侧面滑落，输送面下方设置有辅助承托结构，可提升整体框架的抗形变能力，即使长时间承载较重物料也不会出现框架下弯变形的问题。在设计过程中，优先考虑了设备的通用性与安装适配性，整体线体采用模块化设计思路，可根据车间实际的输送路径长度进行多段拼接，也可根据输送物料的宽度调整辊筒长度与框架跨度，适配不同尺寸规格的物料输送需求。设备的安装边界预留充足，两侧框架外侧预留了驱动组件、检测传感器、挡停机构的安装位置，可根据实际生产需求拓展功能，比如加装工位挡停器实现物料定点停留，加装计数传感器实现输送物料的自动统计，加装转角接驳模块实现输送路径的转向调整。辊筒表面做了耐磨处理，可适应金属工件等硬质物料的长期摩擦，减少辊筒表面磨损带来的更换维护成本，整体结构没有复杂的异形构件，加工制作难度低，后期维护更换配件也十分便捷，日常使用中仅需定期对辊筒轴承位置加注润滑脂即可保障设备长期稳定运行，能够很好地适配工业场景下长时间连续作业的使用需求。
