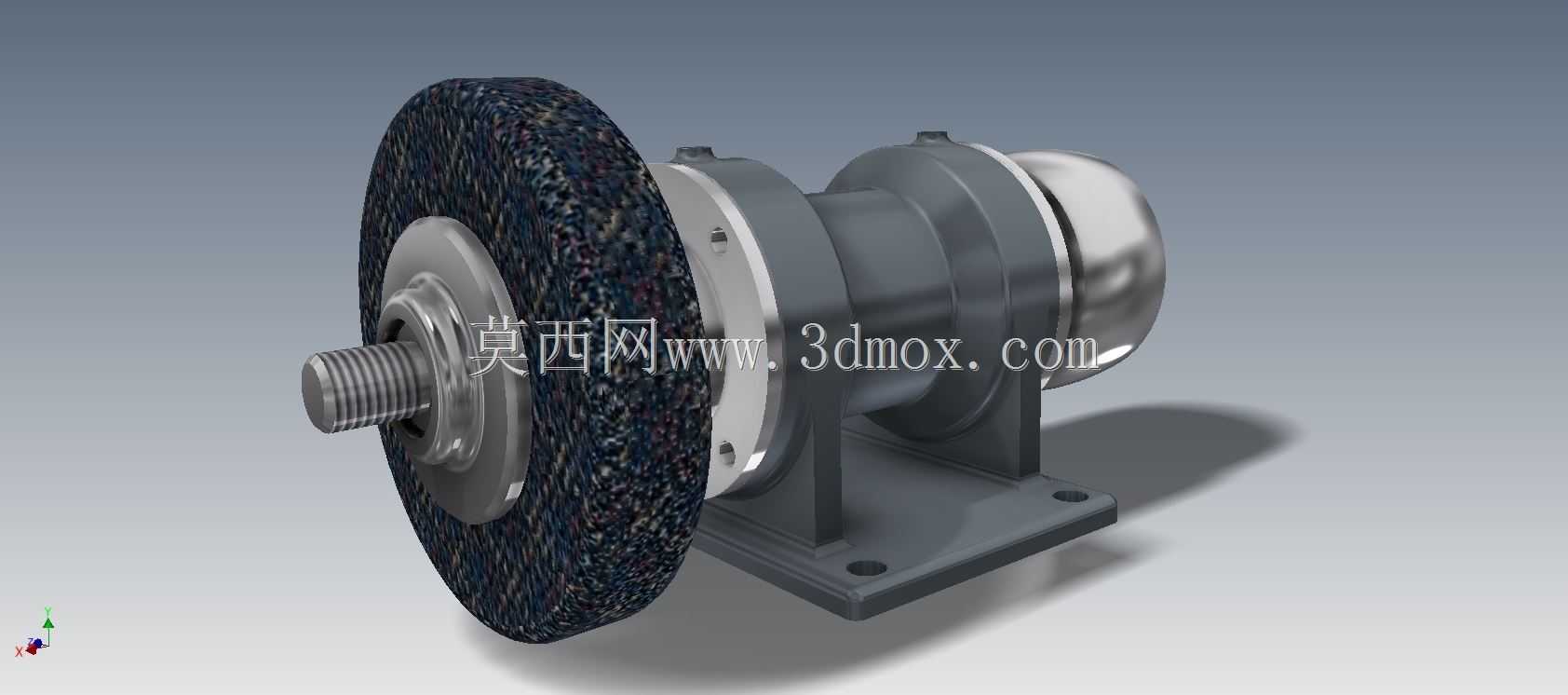

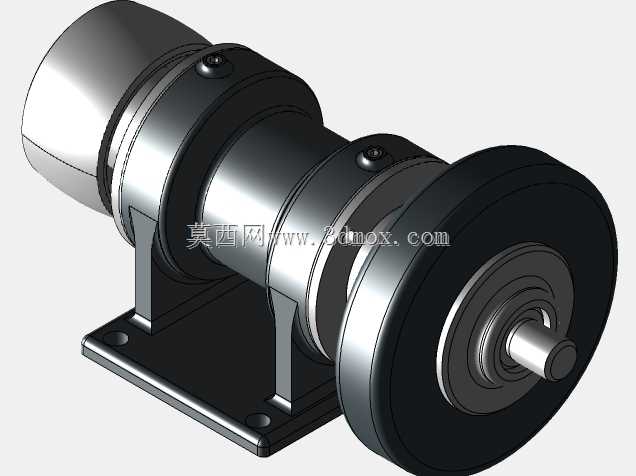

这套磨削动力单元的结构设计,核心围绕小型工件修磨、刀具刃磨、毛坯飞边清理这类机加工车间高频作业场景展开,日常在五金加工、模具修配、设备维保工位上,这类直驱式磨削头是工位旁最常用的辅助加工单元,不用依赖大型磨床的复杂装夹,就能快速完成小余量的金属去除作业。从结构布局来看,整体采用电机与砂轮主轴同轴直连的设计思路,没有额外的皮带传动或者齿轮减速结构,动力传递路径极短,能有效降低传动环节的功率损耗,同时减少传动间隙带来的磨削振纹,这一点针对小余量精修作业尤为重要,毕竟手工进给磨削时,主轴的跳动量直接决定了最终的修磨表面质量。安装底座采用一体式铸铁支座结构,底部预留两个对称的安装螺栓孔,安装时可以直接固定在工位的钢制工作台或者混凝土台面上,

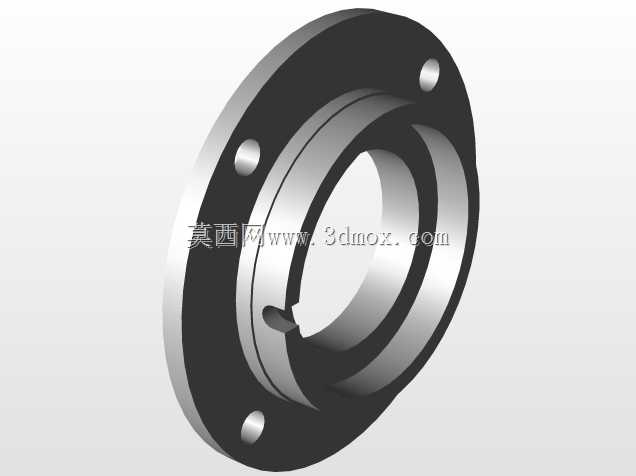

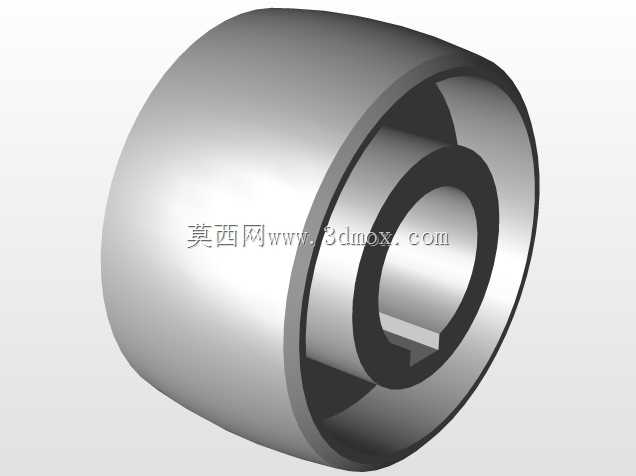

支座的筋板从电机壳体底部一直延伸到安装面,形成三角支撑结构,能抵消砂轮高速旋转时产生的径向振动,避免长时间作业后支座出现松动偏移。主轴输出端采用标准的砂轮锁紧螺纹结构,适配常规的平行树脂砂轮,砂轮侧设置了加厚的金属法兰盘,两个法兰盘的夹持面做了精车处理,保证砂轮安装后端面跳动控制在合理范围内,避免高速旋转时出现偏摆带来的安全隐患。电机壳体采用分段式阶梯结构,从砂轮侧往尾部依次是轴承安装腔、定子固定腔、后端轴承座与尾罩,壳体表面预留了散热筋结构,长时间连续磨削作业时,能通过壳体表面的空气流动带走电机运转产生的热量,避免绕组过热导致的功率衰减。尾部的流线型尾罩既可以保护后端的轴承与接线部位,也能优化电机尾部的空气流场,提升散热效率。

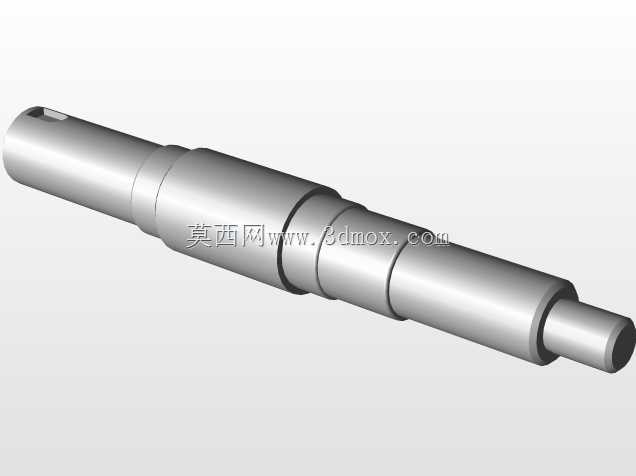

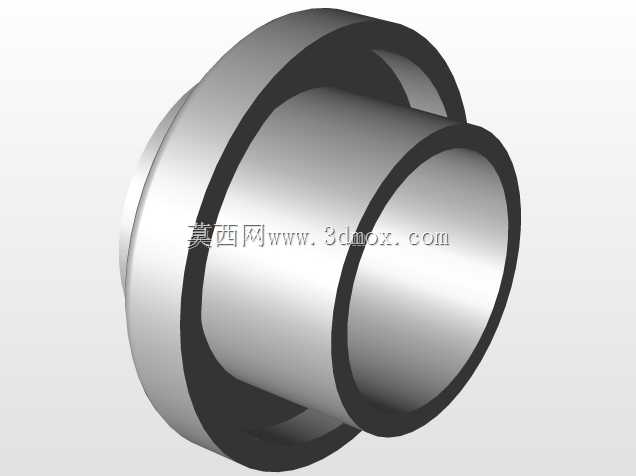

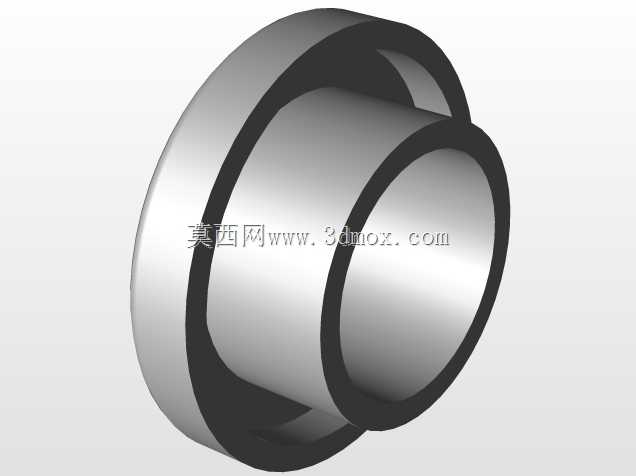

设计过程中重点考虑了日常维护的便捷性,砂轮侧的端盖采用可拆卸式结构,更换砂轮或者调整主轴轴承间隙时,不需要拆解整个电机壳体,只需要拆下前端的锁紧螺母与端盖就能完成操作,能大幅降低工位设备的维护停机时间。安装边界上,整体结构的重心落在安装底座的中心线上,横向最大尺寸不超过常规工位的操作宽度,砂轮的作业高度刚好匹配操作人员站立作业的手肘高度,长时间手持工件修磨时不容易产生操作疲劳。主轴的轴承采用成对安装的深沟球轴承,能同时承受径向磨削力和少量的轴向力,应对日常修磨时的不规则进给载荷完全足够,轴承部位设置了防尘密封结构,避免磨削产生的金属碎屑进入轴承滚道,延长轴承的使用寿命。这类磨削动力单元和大型外圆磨床、平面磨床的区别在于,

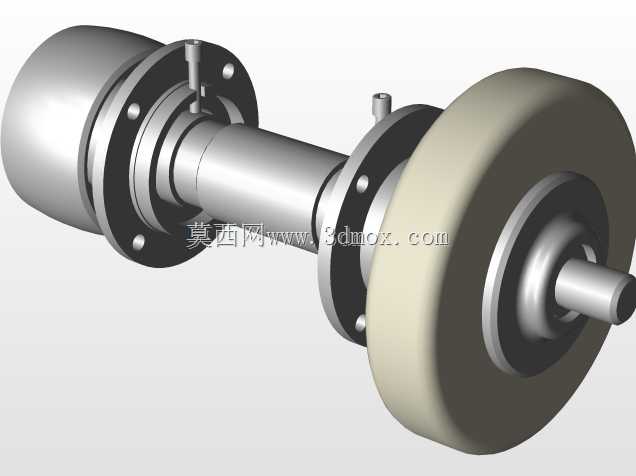

它不需要复杂的工件进给导轨和数控系统,完全依靠操作人员手持工件控制进给量,灵活性极强,不管是打磨铸件的浇冒口残留、刃磨车间用的錾子、钻头,还是修磨小型零件的毛刺、飞边,都能快速完成作业,是机加工车间、维修班组、五金加工工位必不可少的通用加工设备。在结构建模过程中,所有配合面都按照实际加工的公差要求做了预留,比如轴承安装孔的公差、主轴轴颈的公差、法兰盘的定位止口公差,都符合通用机械加工的精度要求,模型的装配关系完全还原实际设备的装配顺序,从尾罩、定子、转子、主轴、前端盖、法兰、砂轮到锁紧螺母的装配层级清晰,没有出现干涉或者装配逻辑错误的问题,能直接作为同类设备设计的参考结构,也能用于设备维护培训的结构演示。
