一体化碳纤维竞速自行车车架设计

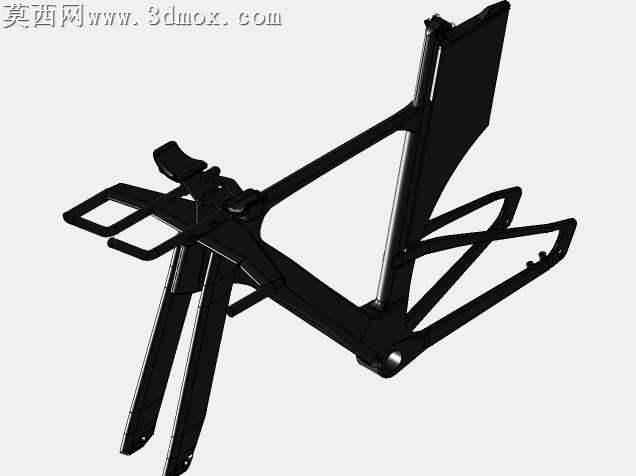

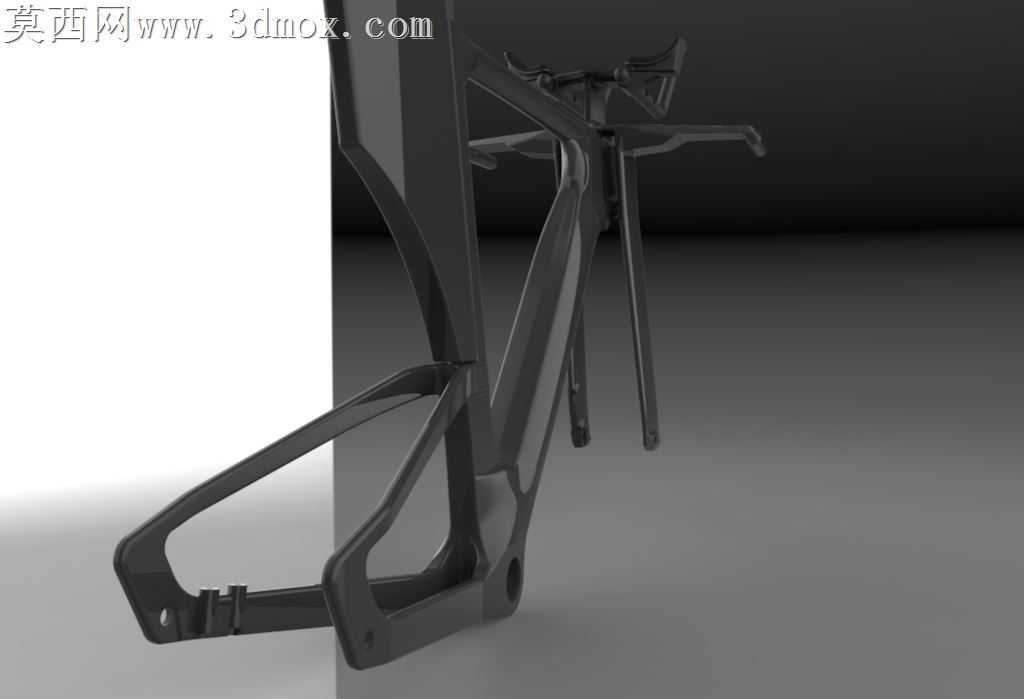

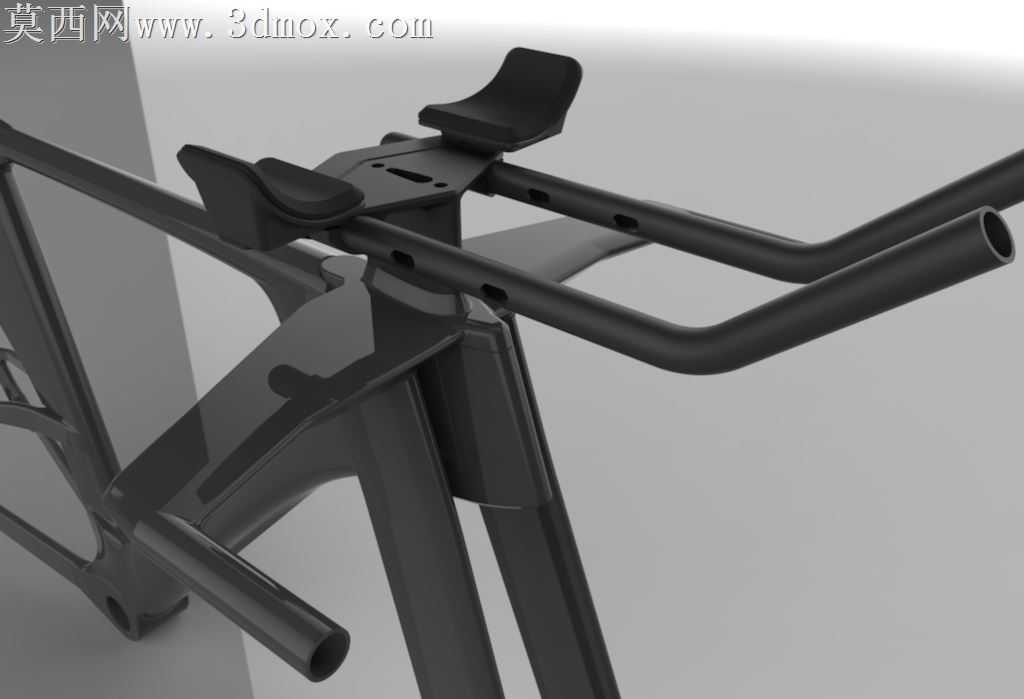

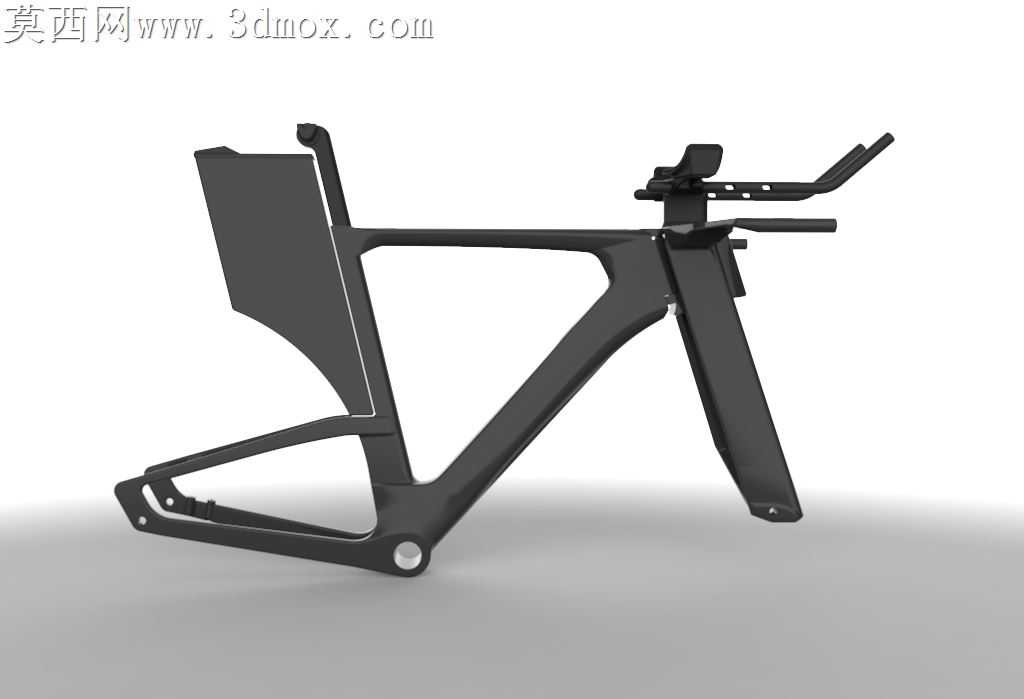

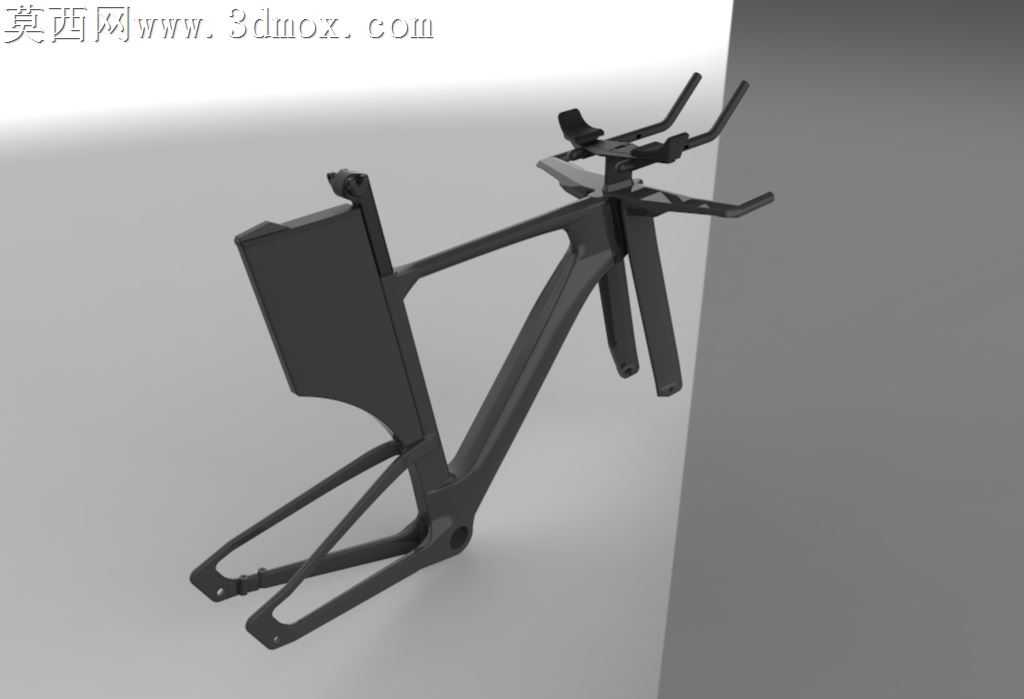

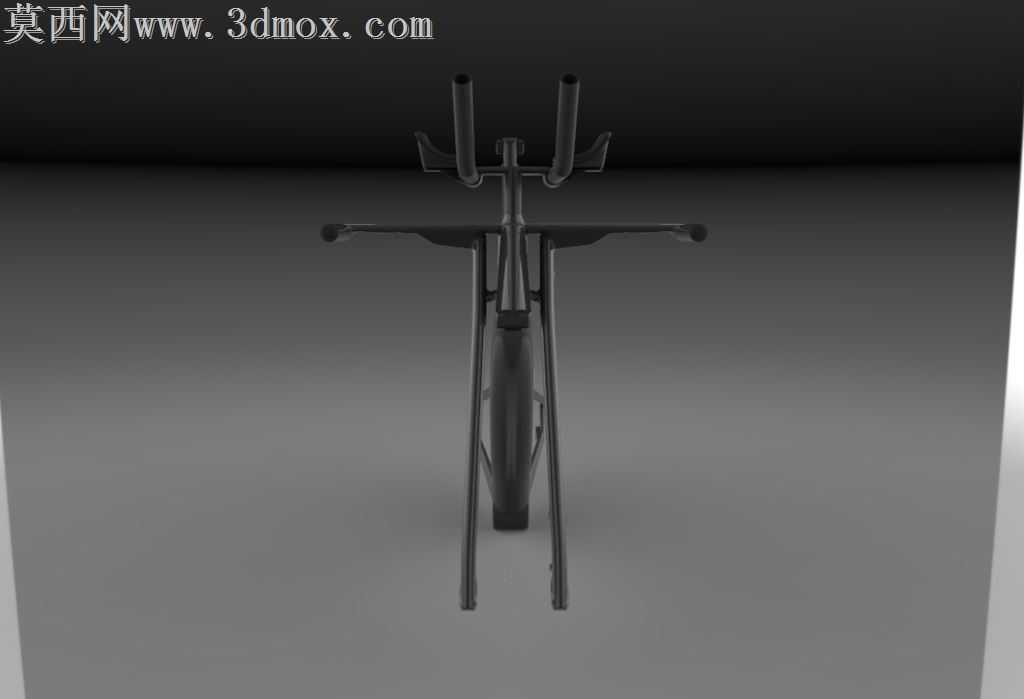

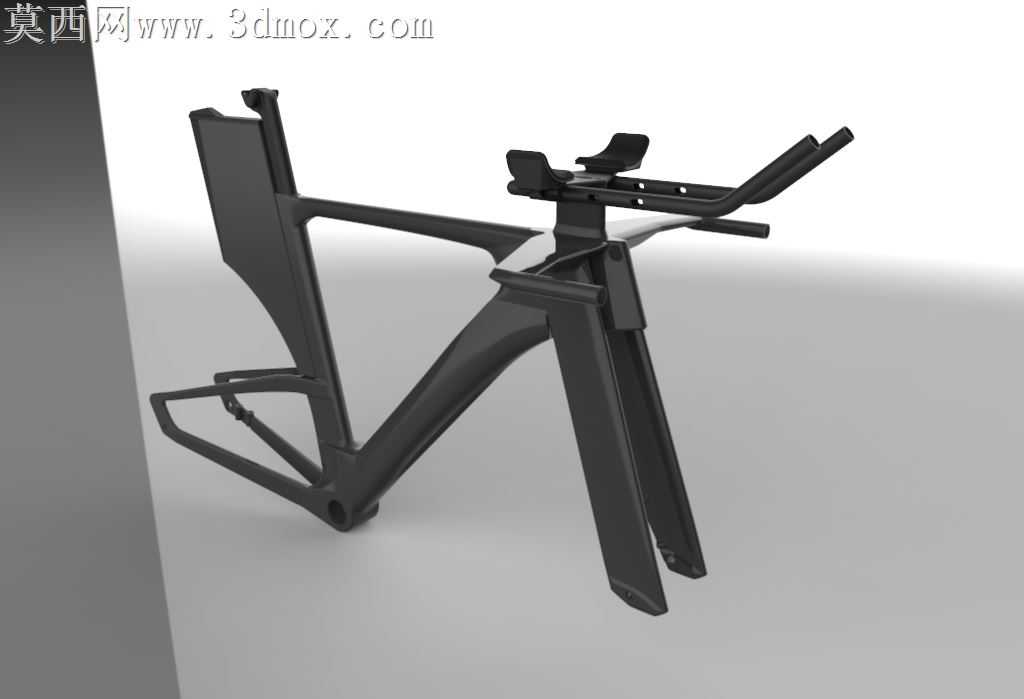

本作品为专业竞速类自行车车架三维设计，整体采用气动一体化造型思路，在三维建模阶段优先围绕低风阻性能展开结构规划，通过曲面建模工具完成全外观面的顺滑过渡构建，避免出现突兀的棱角与直角结构，最大化降低骑行过程中的空气阻力。建模过程中严格遵循专业自行车的几何尺寸规范，对头管角度、坐管倾斜度、后下叉长度、五通位置等核心安装点位进行精准参数化约束，确保后续装配前叉、轮组、传动组件、休息把等配件时能够完全匹配标准件规格，不存在装配干涉问题。车架主体采用碳纤维复合材料的材质设定，渲染阶段为主体结构赋予哑光黑碳纤维纹理材质，还原高模量碳纤维叠层成型的质感表现，金属铰接点位赋予磨砂金属材质，清晰区分不同结构的材质属性，通过三点布光结合地面软阴影渲染，完整呈现车架的立体轮廓与曲面光影变化。结构设计上采用整合式后上叉与坐管一体化造型，前叉与车架头管采用全内走线兼容设计，预留的休息把安装位可适配铁人三项赛事的专用休息把组件，后三角结构做了加宽处理以提升高速骑行时的侧向刚性，五通位置做了加厚结构设计保障踩踏发力的直接传导，坐管位置采用整合式气动坐管造型，进一步降低骑行姿态下的风阻系数。整体建模过程中对所有曲面做了连续性检查，确保G2以上的曲面顺滑度，避免后续渲染或开模生产时出现曲面褶皱问题，各安装孔位、铰接点位均按照行业通用标准做了公差预留，既满足结构强度要求，也兼顾了轻量化设计目标，整体造型凌厉富有速度感，适配专业计时赛与铁人三项赛事的使用需求。
