UPS外壳模架与盖体压铸成型结构

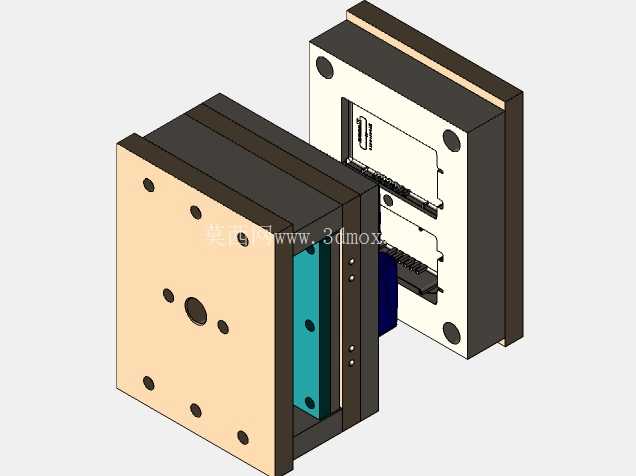

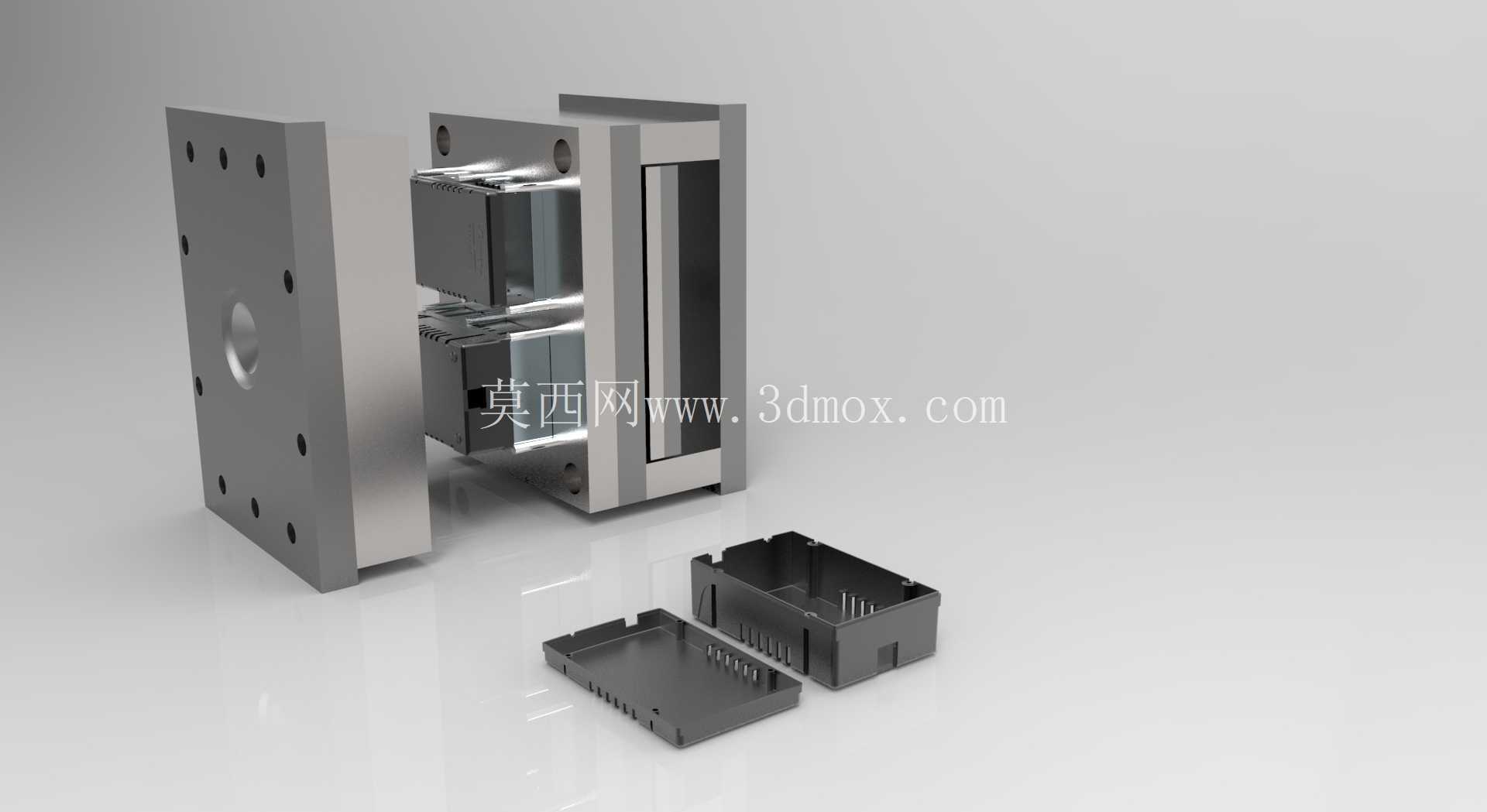

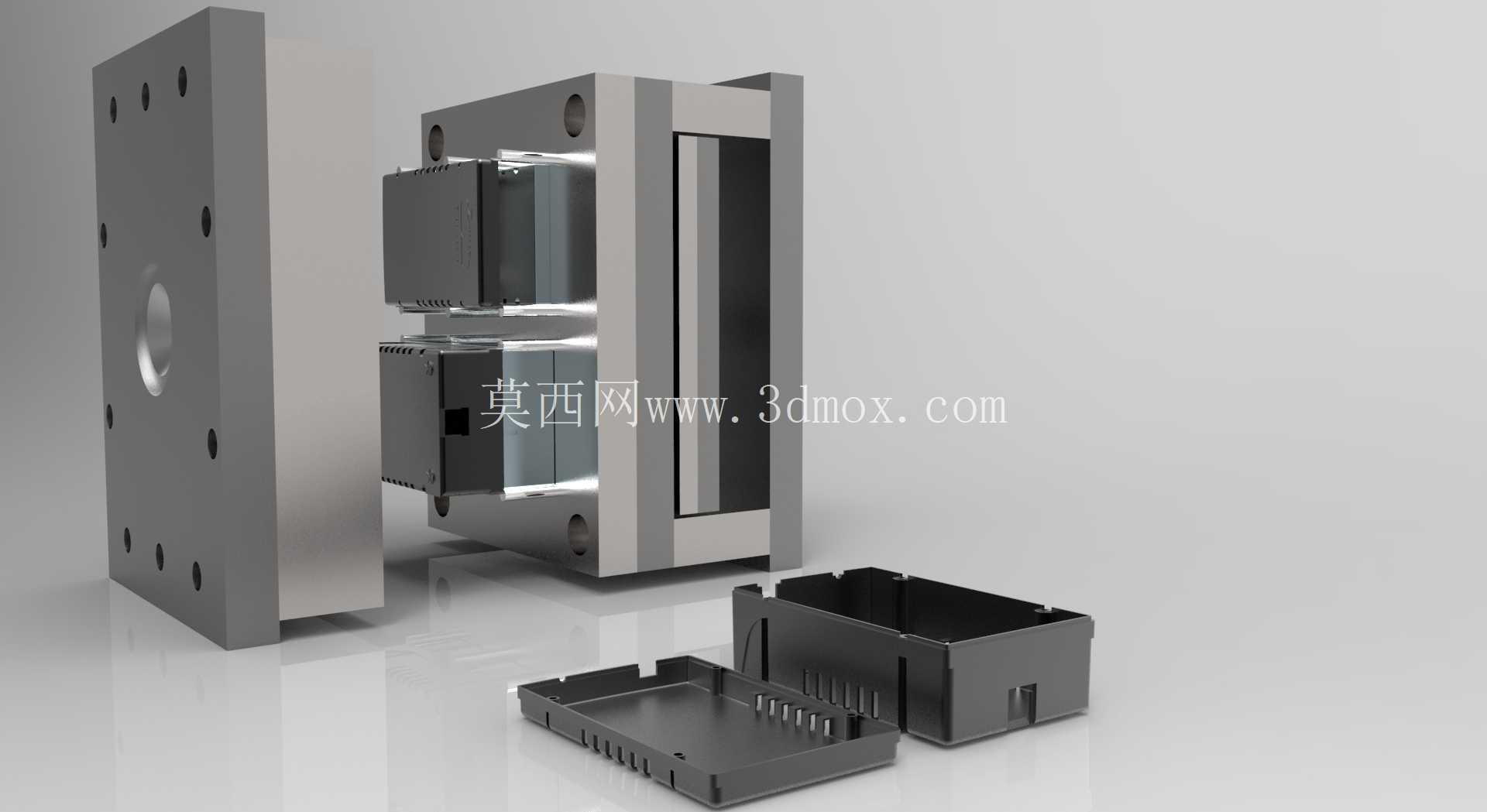

　　这套模架与盖体配套结构，主要面向不间断电源外壳类压铸件的批量生产场景，在中小功率UPS的塑料或金属壳体成型工序中承担核心成型载体作用。日常车间生产里，这类模架会直接安装在对应吨位的压铸机或注塑机台的动定模板上，承担模腔定位、合模导向、顶出复位、冷却流道排布的基础功能，是整套UPS壳体模具的承载基体。从结构设计逻辑来看，这套模架采用标准三板式模胚基础结构做适配修改，动模侧预留了足够的顶针板安装空间，对应UPS壳体上的多个安装柱、卡扣位的顶出点位，避免成型后顶出变形；定模侧整合了浇口套定位区域，适配侧面进胶的流道布局，减少壳体外观面的浇口痕迹，满足UPS外壳外露面的外观质量要求。

　　模架的导柱导套采用对称错位排布，防止车间装模时出现合模反向的操作失误，导柱长度超出模仁合模面15mm以上，合模过程中先导向定位再闭合模仁，避免模仁磕碰损伤。盖体部分的成型腔直接集成在模架对应的模仁安装槽内，模仁与模架的配合采用H7/m6的过渡配合，侧面设置锁紧楔块，在压射或注塑充模时承受侧向涨型力，避免模仁移位导致的盖体尺寸超差。从安装边界来看，这套模架的周向安装孔位完全适配常用200吨级压铸机的模板T型槽间距，模架总厚度控制在设备最小模厚与最大模厚的区间范围内，无需额外加装垫板即可直接装夹使用；冷却水路的接口统一设置在模架底部，距离地面高度符合车间常规冷却水接管的操作高度，避免管路弯折影响冷却效率。

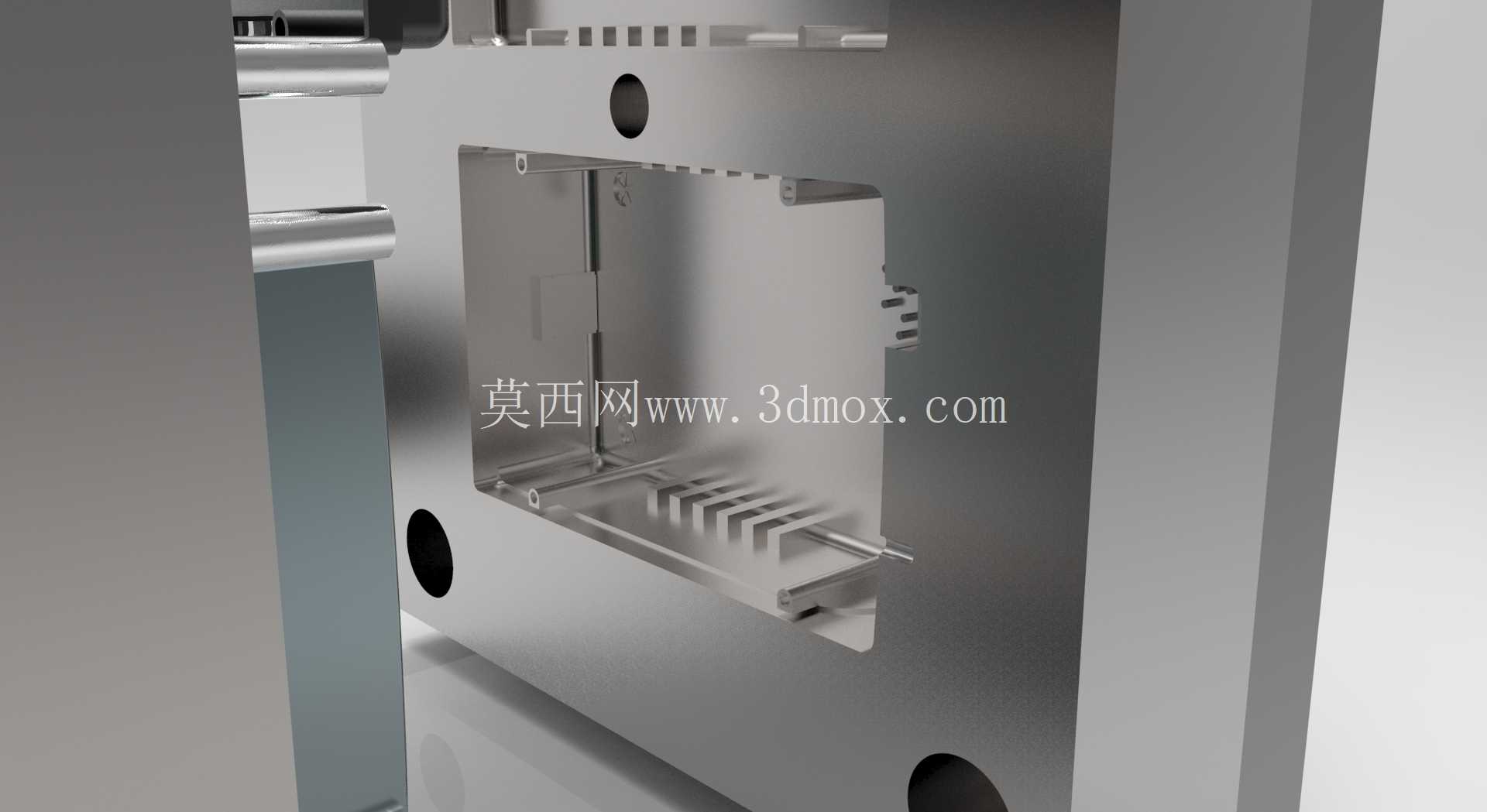

　　实际生产过程中，这套结构的顶出行程经过精准核算，刚好满足UPS盖体从模腔中完全脱出的距离要求，不会出现顶出行程过大导致顶针碰撞定模的问题，也不会因为行程不足造成工件脱模困难。模架上的复位杆采用等高研磨处理，合模时顶针板先于模仁贴合完成复位，避免顶针突出模仁表面压伤成型工件。针对UPS壳体上的多个散热格栅结构，对应的模仁位置在模架上预留了排气槽的加工空间，排气槽深度控制在0.02-0.03mm区间，既可以顺畅排出充模过程中模腔内的空气，避免工件出现填充不足、烧焦等缺陷，又不会产生飞边增加后续去毛刺的工作量。

　　在日常模具维护场景下，这套模架的各个模板都设置了起吊螺纹孔，模仁与模架之间设计了拆卸顶出螺孔，车间维护时不需要暴力敲击即可完成模仁拆卸更换，针对不同批次的UPS盖体改型需求，只需要更换对应模仁镶件即可，不需要整体更换模架，能够有效降低生产换型成本。模架的所有滑动接触面都做了淬火加硬处理，表面硬度达到HRC52以上，长期批量生产过程中不会出现导向面磨损、合模间隙变大的问题，能够稳定保证成型工件的尺寸一致性，满足UPS外壳装配时的尺寸公差要求，盖体与下壳的配合间隙可以控制在0.1mm以内，不会出现装配错位、缝隙不均的问题。
