圆盘式加工中心刀库换刀机构

项目分类:机床 发布时间:2026-05-21 ID:1152686
  • 圆盘式加工中心刀库换刀机构
  • 圆盘式加工中心刀库换刀机构
  • 圆盘式加工中心刀库换刀机构

  在立式加工中心、数控铣床这类金属切削设备的实际生产场景里,刀库换刀装置是直接决定设备加工节拍、工序集成能力的核心功能部件,这套圆盘式刀库换刀机构,是针对中小型立式加工中心开发的成熟结构方案,适配多数行程在800mm以内的三轴立加设备,能在一次装夹工件的前提下完成铣、钻、镗、攻丝等多工序的自动刀具切换,省去人工换刀的停机时间与装刀误差。从结构布局来看,整套装置采用卧式圆盘刀盘布局,刀盘沿圆周方向均匀布置刀爪,单圈可容纳24把标准BT40规格刀柄,刀爪采用弹性卡持结构,依靠自身形变抱紧刀柄的定位环槽,在刀盘分度旋转时不会出现刀具甩出、移位的问题,同时卡持力经过调校,既保证旋转过程的夹持稳定性,又能在换刀动作时让刀柄顺利脱离刀爪。

  驱动部分采用伺服电机搭配精密分度机构的组合,电机安装在刀盘中心的上方安装座上,动力通过中心轴传递到刀盘本体,分度定位精度可控制在±0.02mm以内,保证每次选刀时目标刀位能准确停在换刀预备位置,不会出现刀位偏差导致的换刀卡滞。安装基准面设置在刀盘后侧的安装法兰上,法兰面加工有定位止口与均匀分布的安装螺孔,整套装置安装时需要保证刀盘端面与机床主轴端面的平行度公差在0.03mm以内,换刀点的位置需要和主轴Z向行程、机械手动作行程做匹配调校,避免换刀过程中出现刀柄碰撞、定位不准的问题。

  从功能逻辑上,这套换刀装置采用固定刀位的管理逻辑,每把刀具对应刀盘上的一个固定刀位,选刀时刀盘按照最短路径旋转分度,将目标刀具转到换刀位置,配合主轴的定向停止动作,完成刀具的交换动作,整套换刀动作的节拍可控制在2.5秒以内,能满足多数通用零件加工的节拍要求。设计过程中针对刀盘的受力做了针对性优化,刀盘本体采用高强度铝合金材质加工,在保证整体刚性的前提下降低了旋转部分的惯量,减少伺服电机的负载,同时刀盘圆周的刀爪安装位做了等强度设计,每个刀位的夹持一致性偏差控制在0.1mm以内,避免不同刀位的刀柄夹持深度不一致影响换刀可靠性。中心支撑部位采用配对角接触轴承支撑,能承受刀盘旋转时的径向载荷与换刀过程中的轴向冲击载荷,长时间运行不会出现支撑间隙变大、刀盘跳动超差的问题。在实际应用场景中,这类圆盘式刀库多用于通用型零件加工的立式加工中心,相比链式刀库,它的结构更紧凑,占用机床的侧面安装空间更小,成本更低,维护也更方便,日常只需要定期给刀爪、分度机构加注润滑脂,检查刀爪的磨损情况即可,不需要复杂的维护操作。

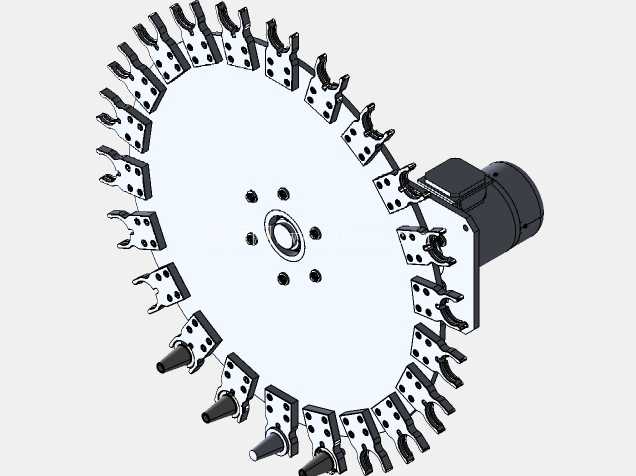

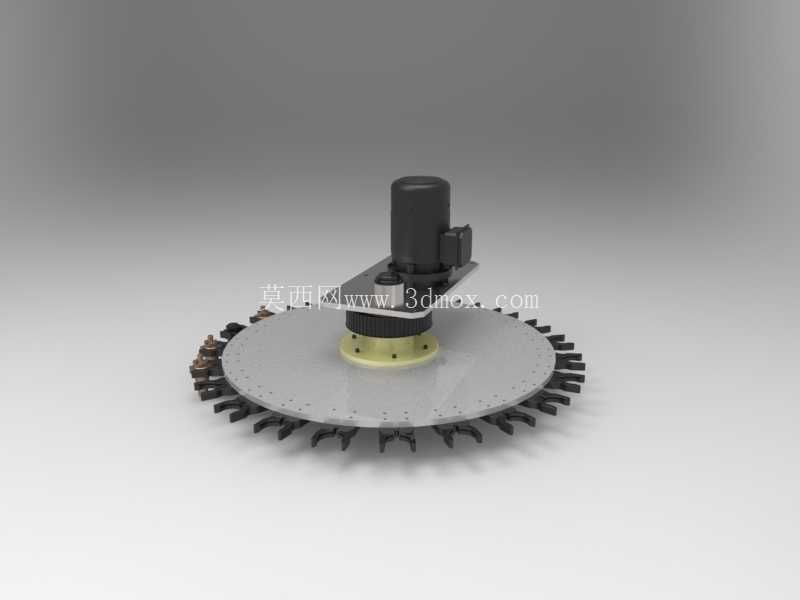

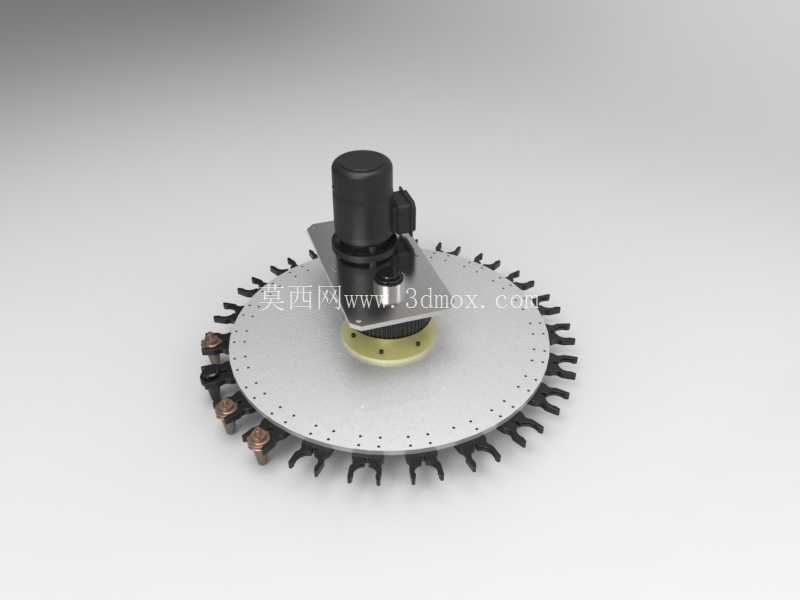

  在三维建模过程中,这套结构完整还原了刀盘的分度齿槽、刀爪的弹性结构、电机安装座的定位特征、中心轴的支撑结构,所有配合面的尺寸公差、安装孔位都按照实际加工的要求做了还原,能直接用于机床改型设计时的空间干涉检查、安装位置模拟,也可以作为数控设备课程设计、机床结构学习的参考模型。需要注意的是,这类刀库在实际安装时,需要根据机床的主轴锥孔规格匹配对应的刀爪尺寸,同时要调整刀盘的旋转原点位置,保证1号刀位的基准位置和机床的换刀点坐标重合,调试过程中需要先空载运行多次,确认每个刀位的定位精度、换刀动作的顺畅度,再进行带负载的刀具交换测试,避免出现撞刀、掉刀的问题。另外刀盘的外圆直径、安装座的突出尺寸都做了边界约束,安装时需要和机床的立柱防护罩、钣金护板做空间避让,预留至少15mm的安全间隙,避免机床运行过程中护板和旋转的刀盘发生剐蹭。
