机床主轴百分表安装调校固定支架

这套安装结构主要服务于金属切削机床的主轴精度调校场景，是车间设备维保、工序精度校验环节常用的辅助工装。日常生产中，机床主轴的径向跳动、轴向窜动精度会直接影响工件加工质量，尤其是精加工工序前，必须通过百分表完成主轴回转精度的打表检测，这套支架就是为解决百分表在主轴上的快速装夹、稳定固定而设计的。

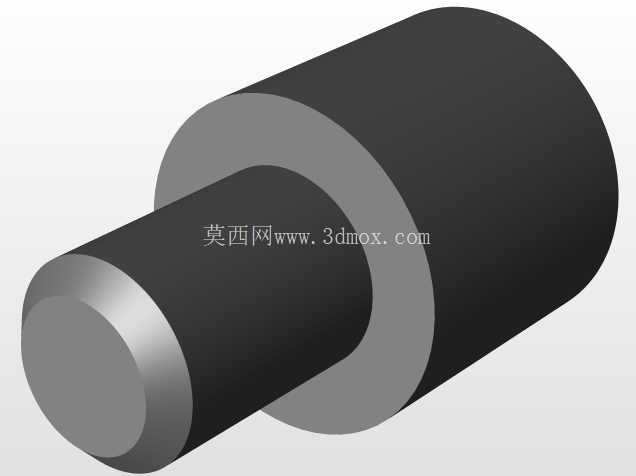

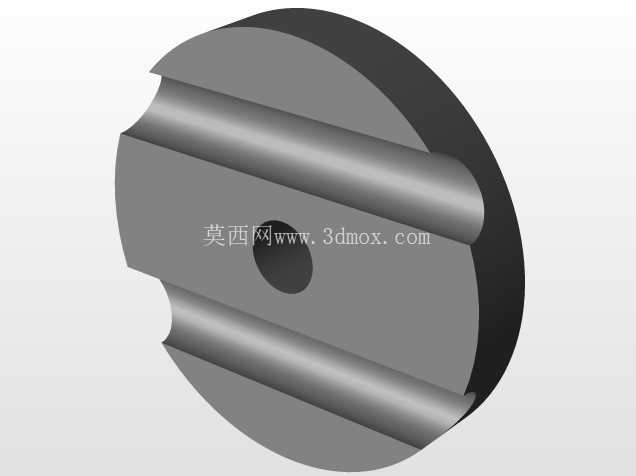

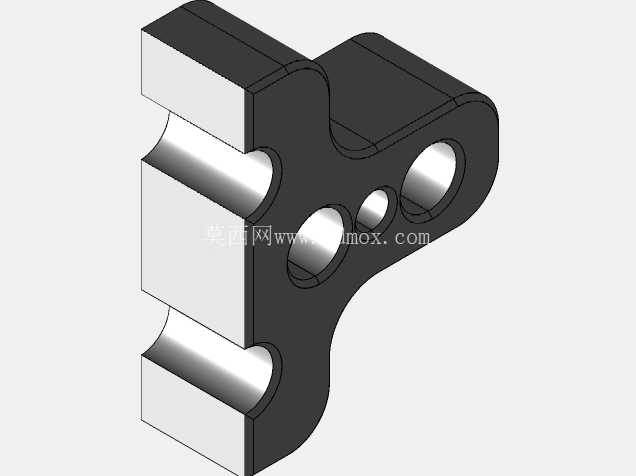

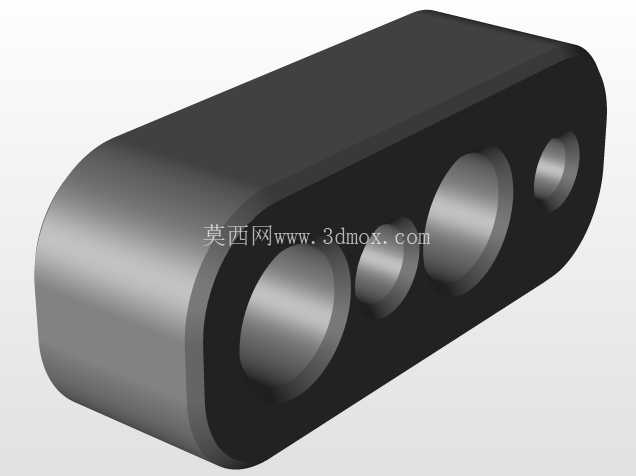

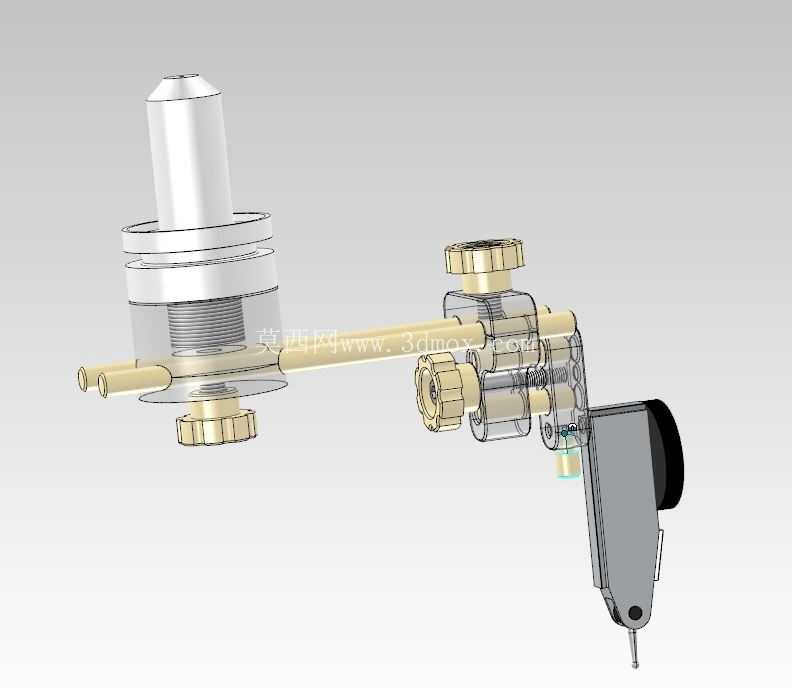

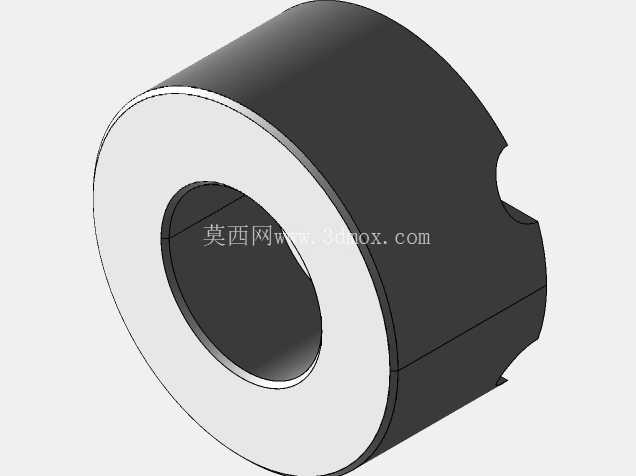

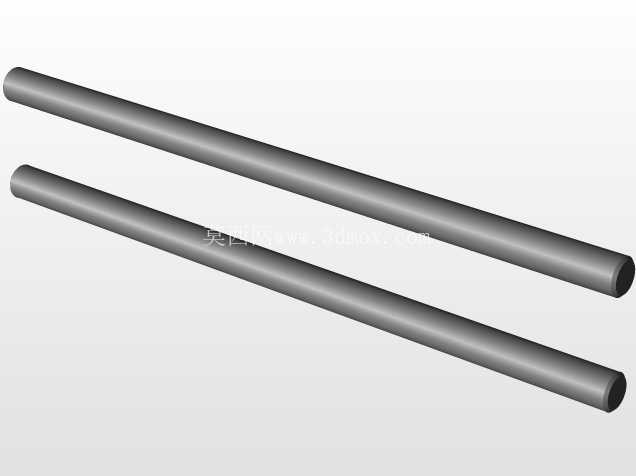

从结构功能来看，整套装置分为主轴夹持段、横向调节杆、表具固定夹三个核心部分。主轴夹持段采用同轴套式结构，内孔与主轴端部定位轴颈适配，通过侧面的锁紧螺钉实现与主轴的无相对滑动固定，夹持段的圆柱面与内孔保持较高同轴度，避免装夹后引入附加误差。横向调节杆采用光杆加滑套的结构，滑套上配置了两个锁紧旋钮，可实现横向伸出长度的无级调节，同时能绕杆身轴线做周向转动，适配不同检测位置的角度需求，调节杆的长度覆盖常规机床主轴端面到检测面的距离范围，不会出现伸出长度不足导致无法触达检测位的问题。表具固定夹部分采用快装式夹头结构，可适配标准夹持杆直径的百分表、杠杆百分表，夹头侧面的锁紧旋钮能快速固定表具，同时预留了微调行程，方便调整百分表测头的预压量，保证检测时测头有足够的量程余量。

设计过程中优先考虑了装夹的便捷性与刚性平衡，夹持段的壁厚经过核算，既保证锁紧后不会因为切削振动、主轴转动出现松动，又不会因为整体重量过大增加主轴端部的额外负载，避免影响主轴回转精度。所有调节位置的锁紧结构都采用手拧旋钮设计，现场操作时不需要额外使用扳手等工具，单人即可完成装夹、调节、检测的全流程，大幅缩短打表调校的辅助时间。横向调节杆与夹持段的连接采用垂直正交的固定结构，保证调节杆的轴线与主轴轴线垂直，减少安装时的找正时间，滑套与调节杆的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会因为间隙过大导致表具晃动，影响检测读数的准确性。

从安装边界来看，主轴夹持段的内孔尺寸适配常规中小型车床、铣床、加工中心的主轴端部定位直径，夹持段的轴向长度不会超出主轴端部的安装空间，不会与主轴上的卡盘、刀柄等部件发生干涉。横向调节杆的最大伸出长度可覆盖主轴直径两倍以上的检测范围，能完成主轴端面、主轴锥孔、主轴外侧安装基准面的跳动检测，表夹的调节角度范围可覆盖测头垂直、水平、倾斜等多种接触角度，满足不同检测面的打表需求。整套结构的所有棱角都做了倒钝处理，避免安装操作时划伤操作人员，外露的锁紧旋钮都做了滚花处理，手上沾有切削液时也能可靠拧动，不会出现打滑的情况。

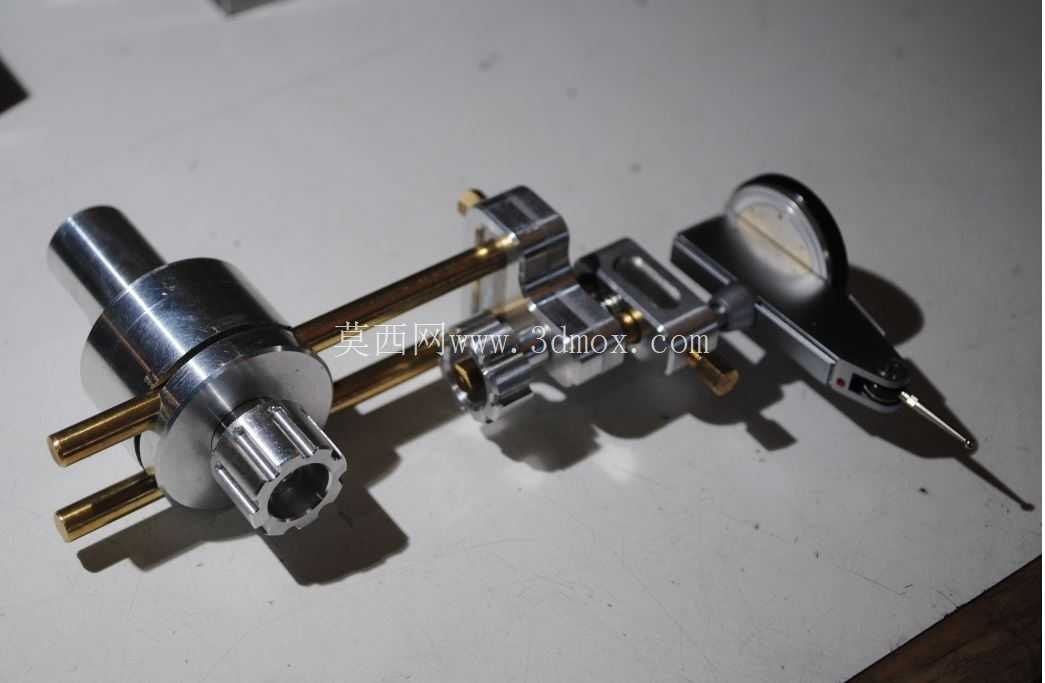

实际使用时，先将主轴夹持段套入主轴端部的定位轴颈，拧紧侧面锁紧螺钉完成固定，再根据检测位置调整横向滑套的伸出长度与周向角度，锁紧后将百分表装入表夹，调整测头位置使其与检测面接触并预留1-2圈的预压量，转动主轴即可读取跳动数值。相比传统的磁力表座固定方式，这套支架直接与主轴本体固定，检测基准与主轴回转基准重合，不会因为机床工作台、导轨的误差影响检测结果，检测精度更高，同时在没有合适磁吸基面的场景下也能可靠使用，适用性更强。结构上没有易损的复杂部件，日常维护只需要定期清理配合面的切屑、油污，保证滑动、转动部位顺畅即可，长期使用也不会出现精度衰减。
