带冷却段皮带式养护隧道结构设计

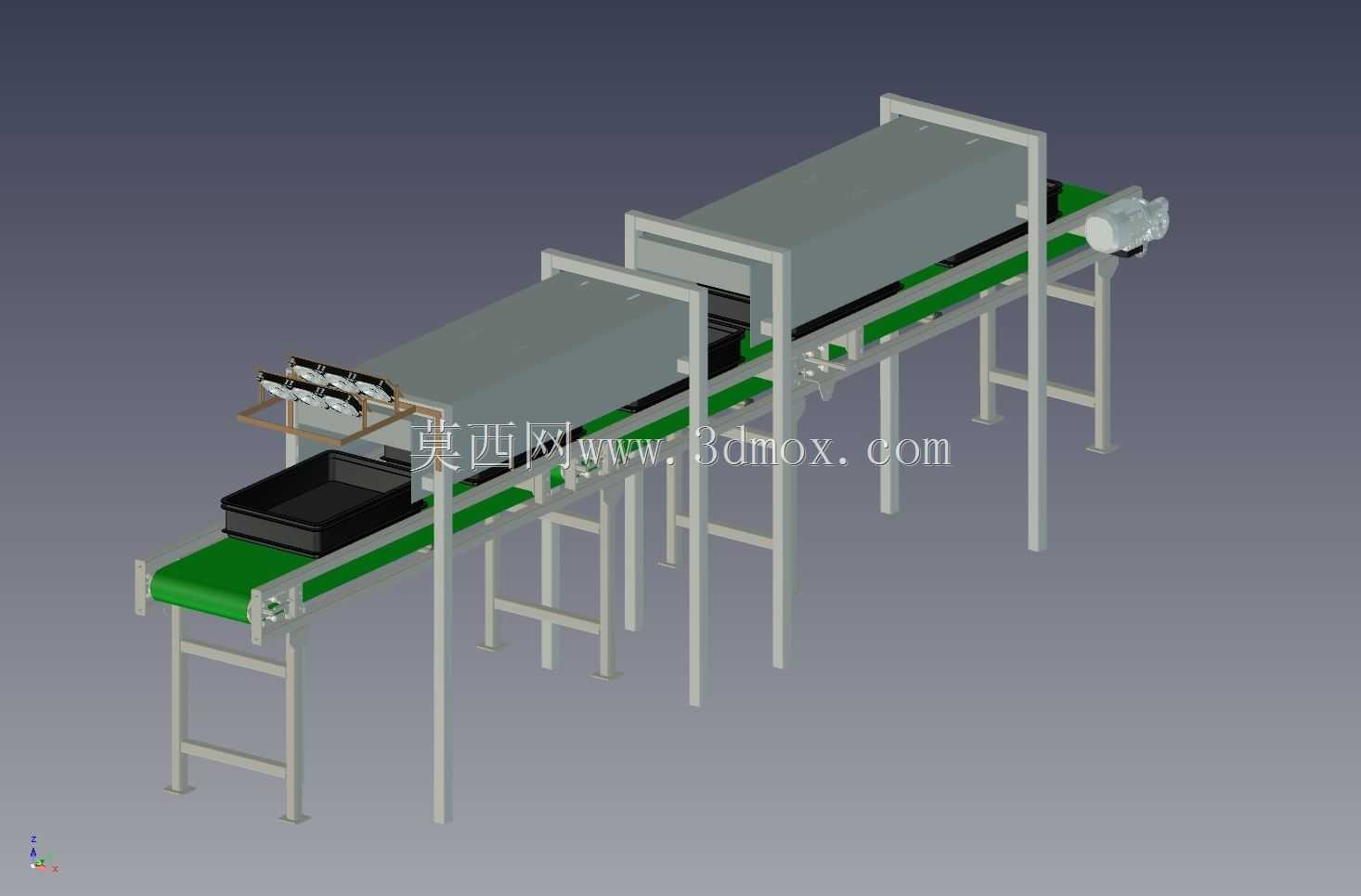

　　在锂电极片涂布后固化工序、橡胶密封件硫化后定型工序、食品烘焙后回软工序这类需要连续完成温变处理的产线场景里，这类带冷却功能的养护隧道是衔接前段热加工与后段分拣包装的核心衔接设备，区别于独立的烘箱与独立冷却线分体排布的方案，集成式的隧道结构能大幅压缩产线占地，减少物料在工序转运过程中的温降波动与磕碰损伤。从结构组成来看，整套设备以绿色PVC平皮带作为物料承载输送载体，机架采用标准4040工业铝型材搭配碳钢方管焊接支腿搭建，支腿底部配置可调脚杯，可适配地面±15mm的高度差，安装时无需额外做预埋地基，直接在硬化车间地面调平即可固定。隧道主体分为前后两段功能区，前段为恒温养护腔，长度根据工艺节拍可做模块化拓展，腔体内顶部布置循环风导流板，

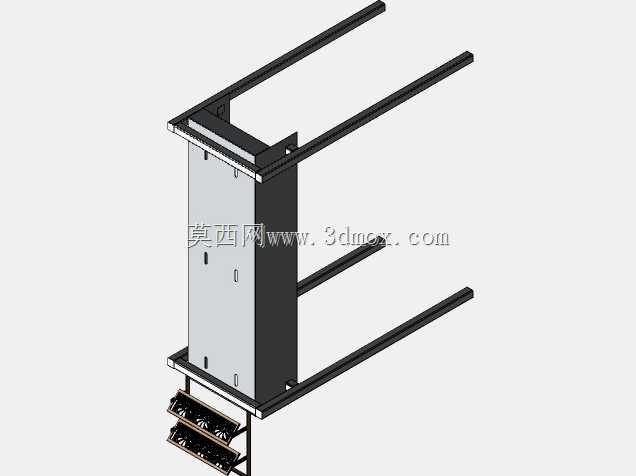

　　配合侧装的风幕结构减少腔体内外的热交换，避免养护温度出现大幅波动；后段紧邻养护腔出口布置冷却段，冷却段顶部预留压缩空气接入接口与循环水冷盘管安装位，可根据物料的降温速率要求选择风冷、水冷或者风冷水冷组合的冷却方案，冷却段出口位置设置挡料条，避免物料在皮带末端堆叠卡滞。设计过程中优先考虑了皮带运行的跑偏防护，在皮带两侧的机架上间隔1.2m设置一组立式导向托辊，皮带驱动端采用包胶滚筒增大摩擦系数，张紧端采用螺杆式张紧结构，张紧行程预留80mm，可补偿皮带长期运行后的蠕变伸长量。隧道腔体的外壳采用1.5mm厚冷轧钢板折弯成型，内壁采用镜面不锈钢板，中间填充50mm厚的硅酸铝保温棉，既减少养护段的热量向外散失降低能耗，

　　也能避免冷却段外壁出现凝露滴水的问题，影响车间生产环境。设备的整体安装边界需要预留左右各600mm的维护空间，用于日常检修驱动电机、清理皮带表面残留的物料碎屑、更换保温密封胶条，设备进料端与出料端的高度可根据前后对接设备的输送面高度做±100mm的调整，适配不同产线的排布需求。在传感器布置逻辑上，养护段入口与出口位置各设置一组对射光电，检测物料的进出状态，配合隧道内部的温度传感器联动控制输送皮带的运行速度，当出现物料断供时可自动降低皮带运行速度，减少空转带来的能耗浪费；冷却段内部设置温度探头，实时监测出料位置的物料表面温度，当温度超出工艺设定阈值时，可自动延长物料在冷却段的停留时间，避免高温物料进入后段工序影响包装或者装配精度。

　　整套结构的受力校核重点集中在皮带支腿的承重部分，单组支腿按承载120kg的动载荷做强度验算，铝型材连接位置采用内置角码搭配膨胀螺栓固定，避免长期运行过程中出现机架晃动的问题，隧道腔体与机架之间采用隔热垫块连接，阻断热量向机架传导，避免支腿位置温度过高引发的安全隐患。
