工业传感器安装固定维特勒支架结构

　　在自动化产线的传感检测工位布局中，这类支架的核心作用是为对射式或杆状安装的工业传感器提供稳定的安装基准，避免设备运行过程中因振动、工位移位导致的传感检测点位偏移，保障检测信号的稳定输出。从实际应用场景来看，这类支架多部署在输送线旁的工件到位检测位、装配工位的零件存在性检测点、设备内部的行程限位检测区域，需要适配不同杆径的传感元件，同时满足现场安装时的位置微调需求，不需要额外加工定制安装板就能快速完成传感组件的固定。

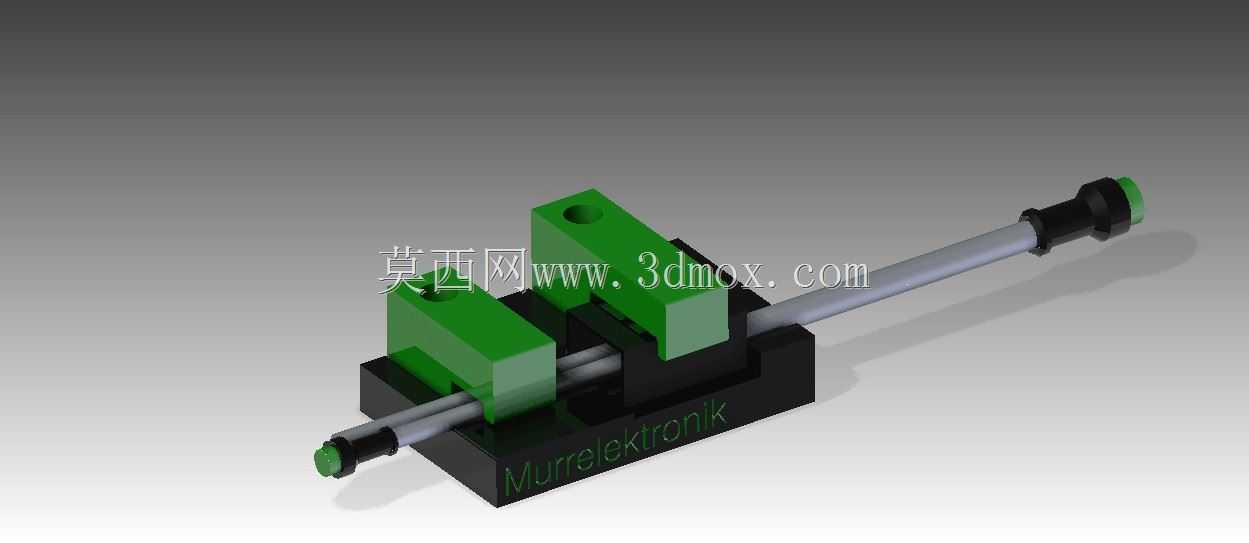

　　从结构设计逻辑来看，这款支架采用分体式夹装结构，底座为整块加工的安装基体，底部预留了与设备型材或安装板连接的固定孔位，两个绿色的夹装块通过紧固件与底座连接，夹装块内孔与传感杆的外径匹配，拧紧紧固件时夹装块产生均匀的抱紧力，既可以牢牢固定传感杆的轴向位置，也能在安装调试时松开紧固件，沿杆的轴向调整传感器的前后伸出长度，还能小范围调整传感杆的水平角度，适配现场不同的检测距离与角度要求。底座上的标识区域做了凹陷处理，既可以标注产品的适配参数，也能避免安装时与相邻部件产生刮擦，整个结构没有多余的冗余设计，所有受力部位都做了加厚处理，夹装部位的壁厚经过核算，既能提供足够的抱紧力防止传感器滑移，也不会因为夹紧力过大导致传感杆外壳变形损伤内部元件。

　　从安装边界来看，底座的安装孔位间距符合常规工业安装的通用尺寸规范，可以直接固定在标准铝型材的槽位上，也可以通过螺栓固定在钢板加工的安装支架上，不需要额外制作转接板。整个支架的横向占用空间较小，在密集排布的传感检测工位中，不会与相邻的传感组件、管线产生干涉，夹装块的高度经过优化，当传感杆水平安装时，传感元件的检测中心高度与常规输送线的工件检测高度匹配，不需要额外垫高调整。传感杆两端的缓冲限位结构与支架夹装块的端面保留了足够的安全间隙，调整传感器位置时不会出现结构碰撞，夹装块的内孔边缘做了倒角处理，穿装传感杆时不会刮伤传感杆的外壳防护层，避免破坏传感器的防护等级。

　　在实际设备维护过程中，这种夹装式结构的优势十分明显，当传感器出现故障需要更换时，只需要松开夹装块的紧固件，就能直接抽出旧的传感元件，换装新传感器后不需要重新调整整个支架的安装位置，只需要微调传感杆的伸出长度就能恢复原有的检测点位，大幅缩短设备的停机维护时间。支架的底座与夹装块采用不同的材质搭配，底座具备足够的刚性来承受设备运行的振动，夹装块具备适当的韧性来保证抱紧力的均匀分布，长期使用不会出现夹装部位开裂、松动的问题。在布局多组传感器的工位上，这款支架可以并排安装，相邻支架之间不会出现安装干涉，能够满足密集检测点位的布局需求，夹装块的顶部预留了辅助固定孔位，在高振动的设备工位上，可以加装辅助紧固件进一步提升固定可靠性，避免长期振动导致的传感器位置偏移。
