起重作业用带螺纹连接端吊钩结构

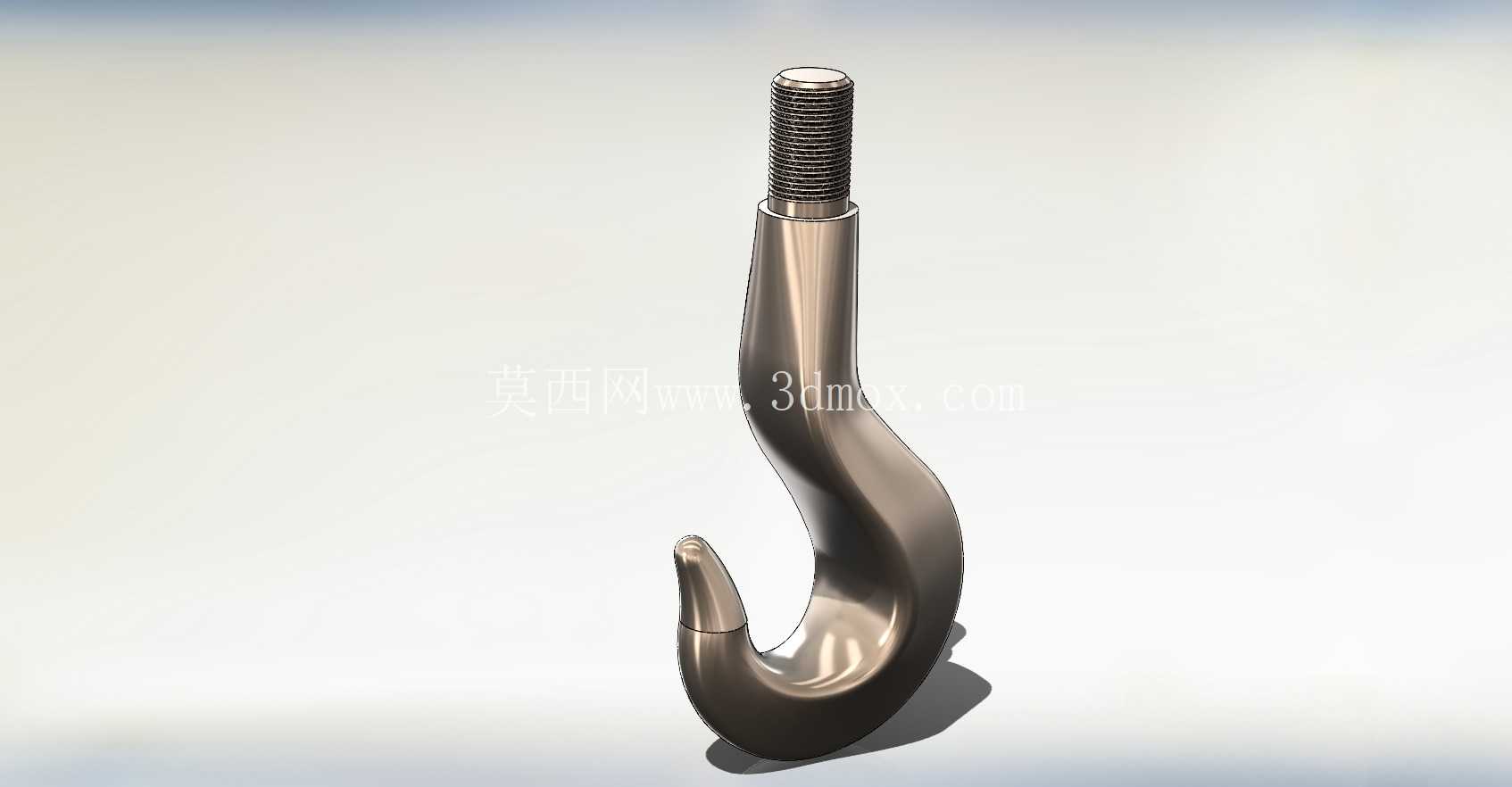

在工矿企业吊装转运、港口货场装卸、基建施工现场的物料垂直吊运场景中，吊钩是起重设备直接承接吊重载荷的核心末端构件，其结构合理性直接决定吊装作业的安全冗余与操作可靠性。这款吊钩采用上端外螺纹直杆连接结构，区别于传统吊钩配装滑轮组、横梁的铰接式安装形式，螺纹端可直接旋入对应规格的起重吊臂末端连接座、电动葫芦起升机构输出端或是定制化吊装工装的连接螺孔内，安装环节无需额外配置销轴、锁片等铰接配件，适配小吨位定点吊装、专用起重设备末端执行、工装夹具配套吊点等对安装空间有紧凑要求的场景，尤其适合固定工位的频繁重复吊装作业，能减少铰接副长期使用产生的磨损间隙，避免吊重摆动带来的连接副旷量问题。

从结构设计逻辑来看，钩身采用渐变曲率的弯曲钩体形态，钩尖位置做了向内收的防脱翘角设计，在没有额外配置防脱卡簧的工况下，也能降低吊索具、吊装带、钢丝绳套从钩口意外滑脱的风险。钩身的截面从上端螺纹连接位置开始，顺着钩体弯曲弧度做连续的变截面过渡，靠近螺纹根部的直杆段截面直径最大，顺着弯曲弧面向钩尖方向逐步收窄，这种变截面设计并非单纯为了减重，而是匹配吊钩承载时的应力分布规律——当吊钩挂接吊重承受竖直向下的载荷时，钩身弯曲段的内侧受拉应力、外侧受压应力，最大应力集中点出现在直杆与弯曲段衔接的钩颈位置，因此该位置保留最大截面尺寸来承载峰值应力，向钩尖方向随着应力值逐步降低对应减小截面，既避免了等截面设计带来的材料冗余，也不会出现局部截面不足导致的应力断裂风险。上端的外螺纹段采用标准普通三角螺纹，螺纹长度经过匹配计算，既保证旋入连接座后有足够的螺纹啮合牙数来承受轴向拉载荷，也不会因为螺纹过长导致安装后末端突出连接座过多，干涉周边的设备结构。

从安装边界尺寸来看，螺纹段的公称直径与对应起重量的起重设备连接端螺纹规格匹配，安装时只需保证螺纹旋合长度不小于螺纹公称直径的1.5倍，即可满足额定载荷下的连接强度要求，不需要额外加工定位结构，螺纹连接的自锁特性在静载吊装场景下可防止连接松脱，若用于振动较大的作业场景，只需在螺纹末端加装锁紧螺母即可提升防松性能。钩身的开口尺寸经过适配设计，可容纳对应吨位的钢丝绳套、吊装带圆环、卸扣销轴等常规吊具连接件，不会出现开口过大导致吊具在钩内窜动幅度过大，或是开口过小导致常规吊具无法顺利挂入的问题。钩尖的翘角高度控制在合理范围，既保证吊具挂入时的操作便利性，不会因为翘角过高导致挂摘吊具时卡顿，也能在吊重出现小幅度摆动时挡住吊具，避免滑出钩口。

在实际选型应用中，这类直螺纹连接的吊钩相比传统铰接吊钩，其受力路径更直接，载荷从吊重通过钩身直接传递到上端螺纹连接副，没有铰接点的转动间隙，在需要精准控制吊重位置的吊装场景中，比如机加工车间的工件上下料吊装、模具车间的模具转运吊装，能减少吊重的多余摆动，提升吊装对位的精度。设计过程中对钩身的曲率半径做了反复校核，曲率半径过小会导致钩身弯曲处的应力集中系数陡增，长期受载容易产生疲劳裂纹，曲率半径过大则会导致钩身整体尺寸偏大，占用过多安装空间，最终确定的曲率半径既保证了应力集中系数控制在材料许用范围内，也让钩体整体结构紧凑。钩身的过渡位置全部采用圆角过渡，没有尖锐的棱角，一方面能避免吊装时尖锐棱角割伤吊装带、钢丝绳，降低吊具磨损速度，另一方面也能消除机加工过程中产生的应力集中点，提升构件的疲劳寿命。

从使用场景的适配性来说，这款吊钩除了配套常规起重设备使用，也可作为焊接式吊点的替代构件，在一些需要临时加装吊点的工装、设备机架上，只需在对应位置加工匹配的螺纹孔，即可将吊钩旋入作为临时吊点使用，相比焊接吊点，这种螺纹安装的吊钩不需要焊接作业，不会对母材产生焊接热影响，也可以在吊装完成后拆下，不会在设备表面留下突出的焊接结构，适合需要频繁拆装吊点的柔性化生产场景。需要注意的是，这类直螺纹连接的吊钩在使用时，载荷方向需要尽量与吊钩直杆段的轴线重合，避免长期承受斜向载荷导致螺纹段受额外的弯曲应力，影响连接副的使用寿命。
