立体五角星标识造型结构设计方案

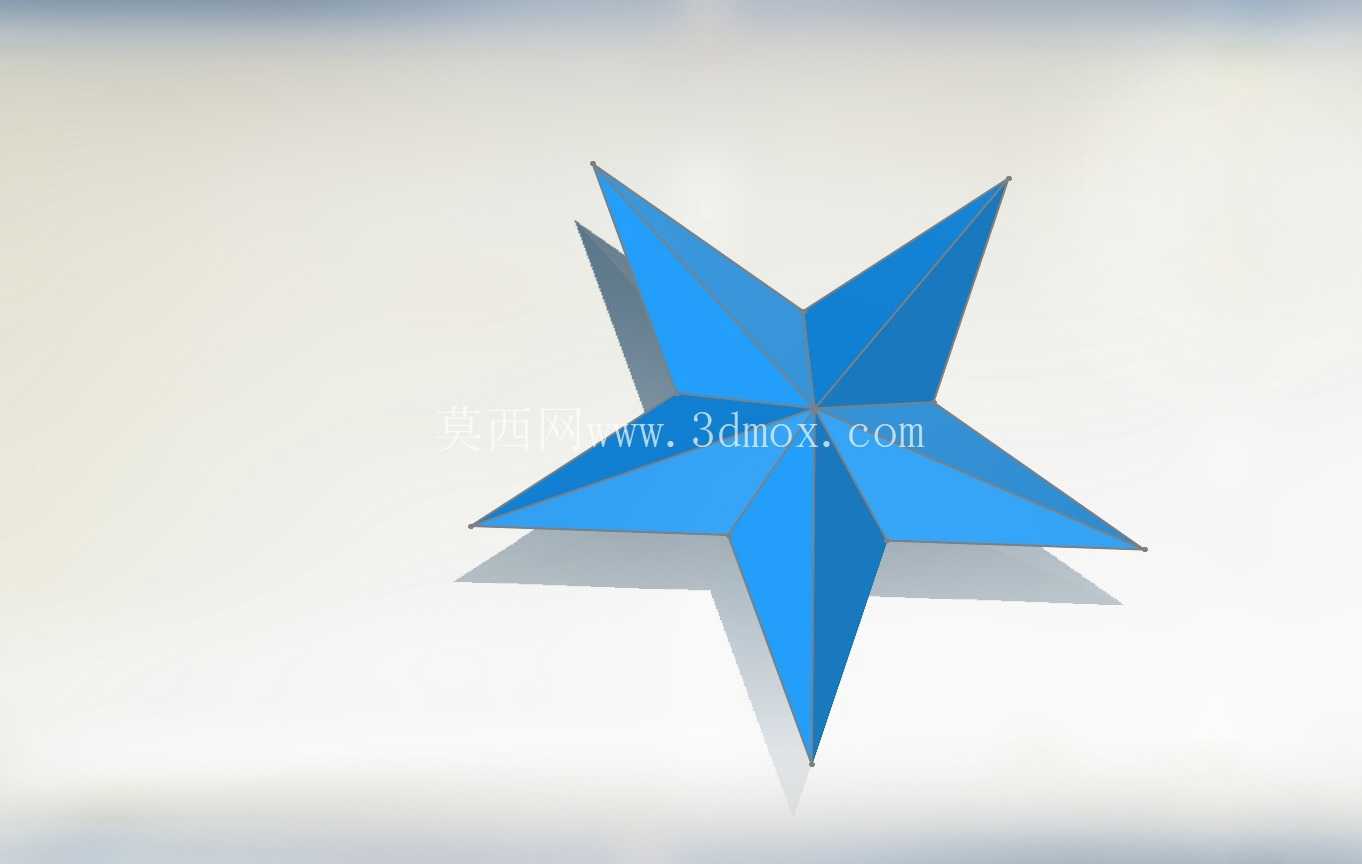

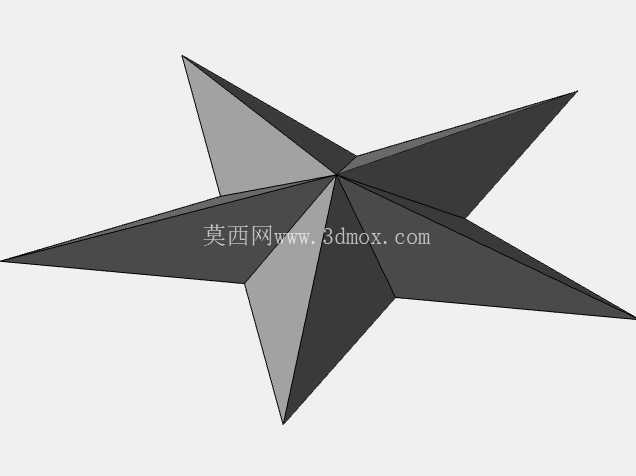

　　这款立体星形标识构件，主要面向品牌视觉落地、公共空间导视、文创产品衍生等场景的实体化制作需求，区别于平面印刷的星形标识，三维立体结构可在不同光照角度下呈现多面光影变化，适配墙面嵌入式安装、台面独立摆放、展会装置悬挂等多种布设方式。从结构设计逻辑来看，整体采用正五向对称布局，五个尖角以中心交汇点为基准呈72度等角分布，每个尖角的棱边做了等斜率斜切处理，相邻面的拼接棱线做了R0.3的微小圆角过渡，既避免尖锐边角带来的加工应力集中问题，也能在铸造脱模环节减少边角粘模的概率，同时不会破坏整体星形的锐利视觉观感。

　　设计过程中优先考虑了铸造工艺的成型可行性，每个面的拔模斜度控制在1.5度，顺着尖角指向中心的方向设置脱模方向，无需额外设计侧向抽芯结构即可完成整体模腔的开合，有效降低模具加工复杂度与后续生产的废品率。构件的中心交汇区域做了局部加厚处理，厚度比尖角边缘厚2.2mm，一方面是为了平衡铸造过程中的金属液流动速度，避免尖角区域过早冷却导致的浇不足缺陷，另一方面也为后续的安装固定预留了足够的结构强度，不管是背部打胶粘贴、螺丝锁附还是底部焊接支撑柱，中心区域的结构强度都能满足长期使用的载荷要求。

　　从安装边界尺寸来看，整体外接圆直径可根据实际使用场景在100mm到1200mm区间等比例缩放，缩放过程中所有壁厚、圆角、拔模斜度都按线性比例同步调整，当整体尺寸小于200mm时可采用一体化铸造成型，无需额外拼接；当尺寸超过800mm时，可将五个尖角与中心基座拆分为六个独立组件分别铸造，再通过定位榫槽拼接为整体，拼接缝隙控制在0.15mm以内，后续经过表面打磨喷涂处理后完全看不出拼接痕迹。表面处理环节可适配多种工艺需求，若用于户外导视标识，铸造完成后可做喷塑防锈处理再喷涂对应品牌色，漆面附着力强可适应户外日晒雨淋的使用环境；若用于室内文创展示或颁奖纪念摆件，可做抛光镀铬、镀金或者阳极氧化处理，金属质感更强。

　　在结构受力层面，每个尖角的根部都做了渐变加厚的过渡结构，从尖角最末端0.8mm的厚度逐步过渡到中心区域5mm的厚度，这种渐变结构既保证了尖角的视觉纤细感，又能避免尖角受外力碰撞时发生弯折断裂，经受力模拟验证，在单个尖角末端施加15N的侧向力时，结构变形量小于0.1mm，完全满足日常使用的强度要求。针对不同的安装场景，设计时预留了对应的安装结构位：墙面安装版本在背部中心位置预留了M4的螺丝孔位，可直接锁附在墙面预埋的膨胀螺丝上，安装后构件与墙面的间隙控制在2mm，避免墙面不平整导致的安装翘起问题；台面摆放版本在底部预留了配重块安装槽，可嵌入铸铁配重块降低整体重心，摆放时不会因为轻微触碰发生倾倒；悬挂版本在顶部尖角的背部预留了吊环安装孔，可搭配不锈钢吊环与钢丝实现高空悬挂，吊环的拉拔承载力经过校核可达500N，远大于构件自身的重量，完全满足高空悬挂的安全要求。在模具设计层面，分型面设置在星形构件的最大轮廓面上，也就是中心对称平面处，浇口设置在中心区域的侧方，采用侧浇口进料，金属液从中心向五个尖角同步填充，可保证五个尖角的填充速度一致，避免出现个别尖角冷隔、缺料的问题，排气槽开设在每个尖角的最末端，宽度0.2mm深度0.05mm，可在填充过程中快速排出模腔内的空气，减少铸件气孔缺陷的产生。
