方口变径工业加料斗结构设计

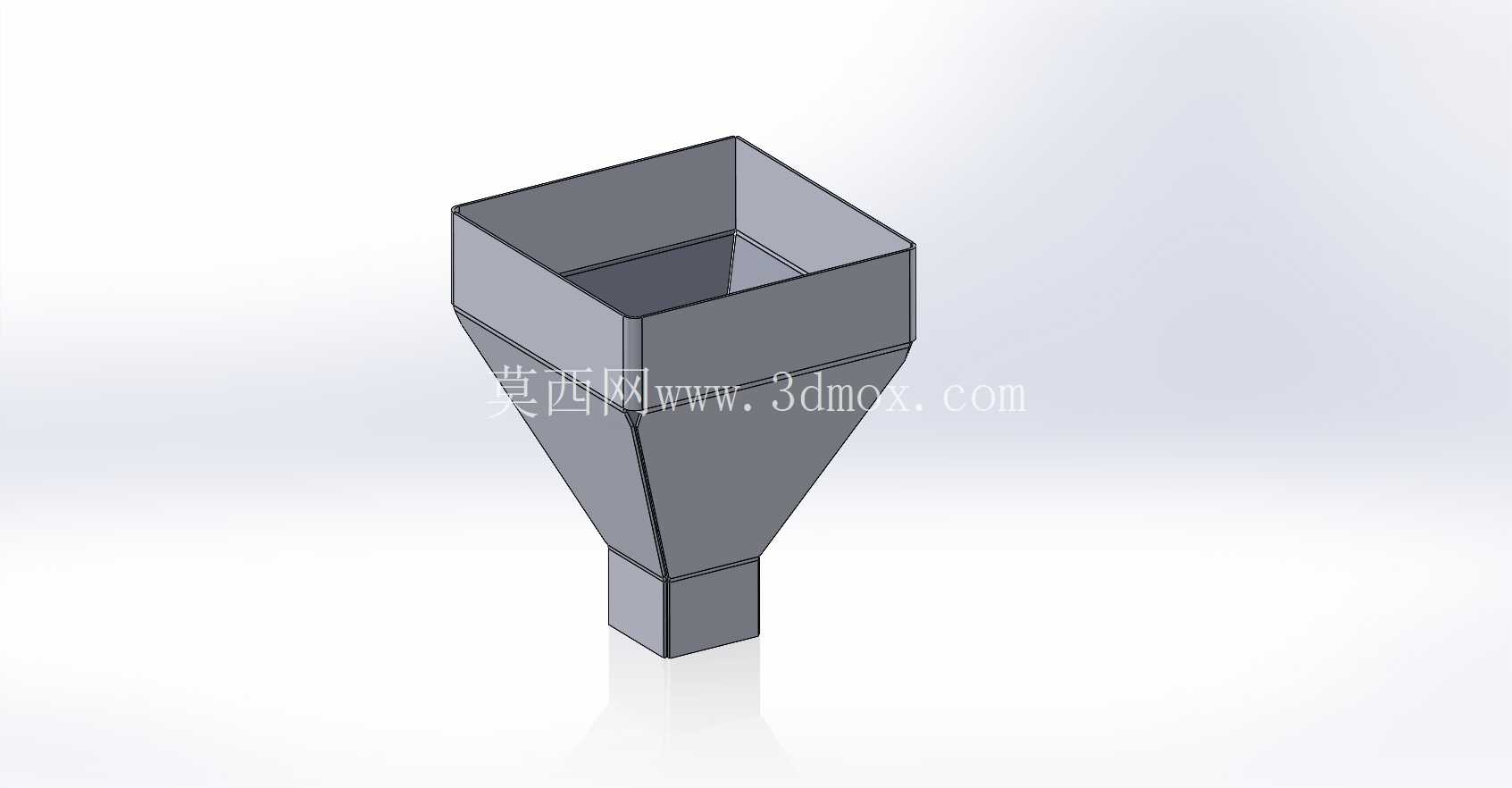

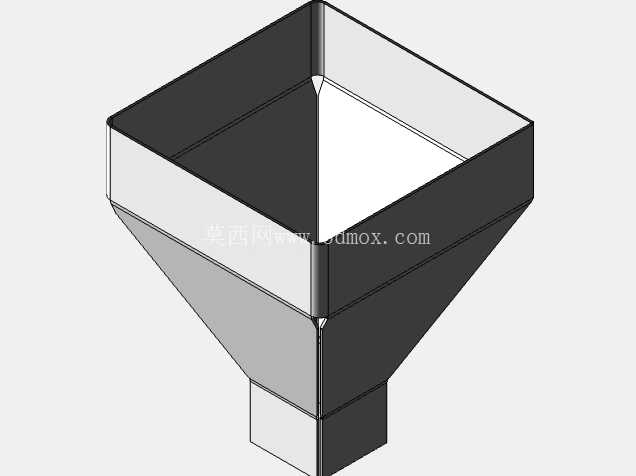

在铸造生产的物料输送、配料投料环节，加料斗是衔接上游储料单元与下游成型、混料设备的关键过渡部件，很多现场出现的物料卡滞、撒漏、下料速度不均问题，追根溯源往往是料斗的过渡段角度、进出口匹配度设计不合理导致的。这款方口变径加料斗，采用上方下锥的过渡结构，上部进料口为正方形直边段设计，直边段预留了足够的堆叠对接余量，可直接与方形储料仓的出料口、人工投料平台的落料口贴合安装，不需要额外做异形转接头，能减少对接位置的焊缝或者拼接缝隙，避免细颗粒物料从接缝处漏出。下部的锥形过渡段做了等斜率收缩设计，四个锥面的倾斜角度经过物料安息角校核，针对铸造车间常用的石英砂、覆膜砂、金属颗粒料等散料，能保证物料依靠自重顺畅滑落，不会在锥面出现积料、架桥的问题，锥段末端的方形出料口尺寸匹配常规的进料管道口径，可直接对接螺旋送料器、混料机进料口或者浇注前的临时导料槽，不需要额外做变径转接。

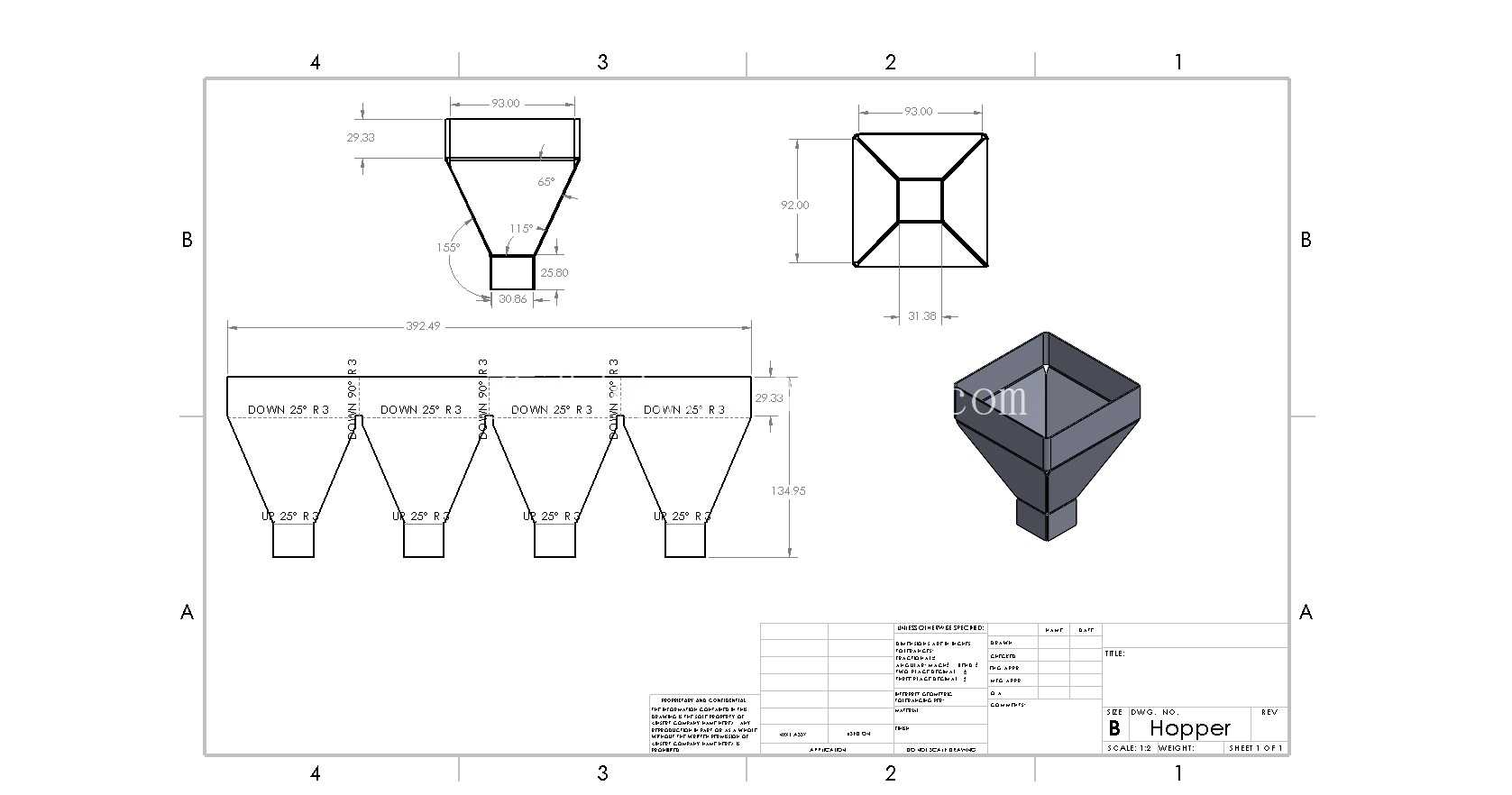

从结构设计的细节来看，整个料斗采用等壁厚钣金折弯焊接的工艺思路建模，所有折弯位置预留了标准的钣金折弯R角，避免折弯加工时出现应力开裂，直边段与锥段的拼接位置做了内侧满焊的工艺预留，焊接后打磨平整不会出现挂料的凸起。料斗的整体外形没有多余的外凸结构，安装时可通过上部直边段的外侧加装抱箍或者焊接固定耳，直接固定在设备机架的预留安装位上，安装边界清晰，不会和周边的护栏、管线、操作平台产生干涉。实际应用中，这类料斗除了铸造车间的砂料、金属粒投料场景，也可适配化工、粮食加工行业的散料中转投料，只要根据物料的安息角微调锥面斜率，就能适配不同流动性的物料。

设计过程中没有采用常规的圆方变径结构，主要是考虑到上游的储料仓、人工投料台多为方形结构，方形进料口的有效接料面积比同口径圆形口更大，人工倒料时不容易撒到料斗外侧，同时方形直边段在加工时更容易拼接，钣金下料时的材料利用率更高，不需要做复杂的曲面展开。锥段的四个棱边做了圆弧过渡处理，避免棱角位置积料，同时也能减少焊接时的应力集中，提升料斗的整体结构强度，即使长期承受物料的冲击磨损，棱边位置也不容易出现磨穿变形的问题。出料口的直边段预留了100mm左右的直段长度，方便对接软连接或者快装卡箍，安装时不需要额外焊接延长段，能减少现场安装的工作量。

从安装适配性来看，这款料斗的整体重心落在出料口的中心轴线上，固定后不会出现偏载问题，即使满料状态下，机架承受的载荷也是均匀分布的，不需要额外做加强筋加固。料斗的内壁没有多余的凸起、螺丝头或者焊缝残留，所有拼接位置打磨光滑后，物料滑落时不会出现卡阻，针对有磨损需求的场景，还可以在内壁粘贴耐磨衬板，模型的壁厚预留了衬板粘贴的余量，不会因为加装衬板导致出料口尺寸变小影响下料速度。日常维护时，因为整体结构没有复杂的内腔，只需要打开上部的进料口就可以完成内部清理，不会出现清理死角，避免不同批次物料混料影响产品质量。
