折叠式四旋翼无人机机身机架结构设计

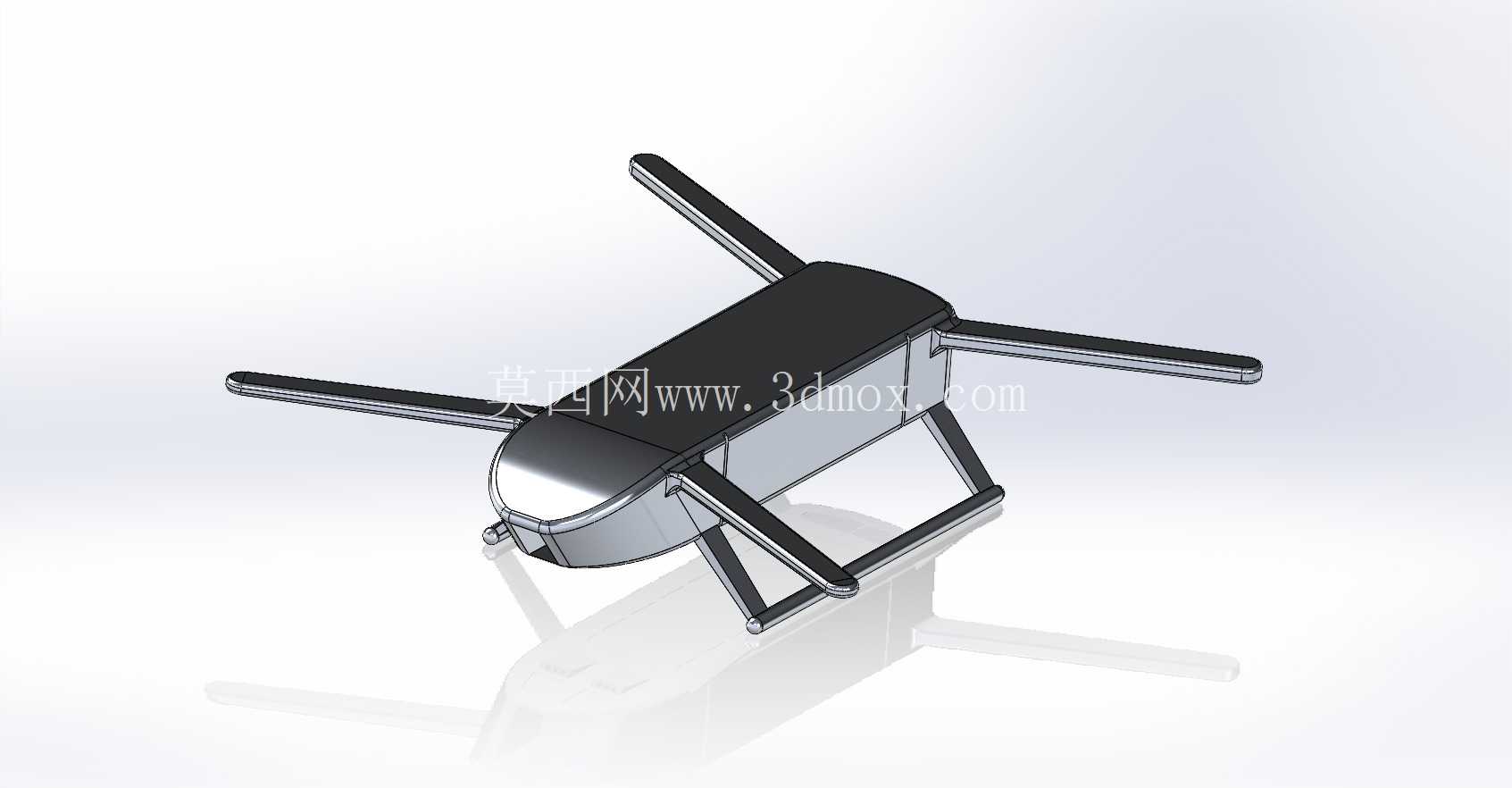

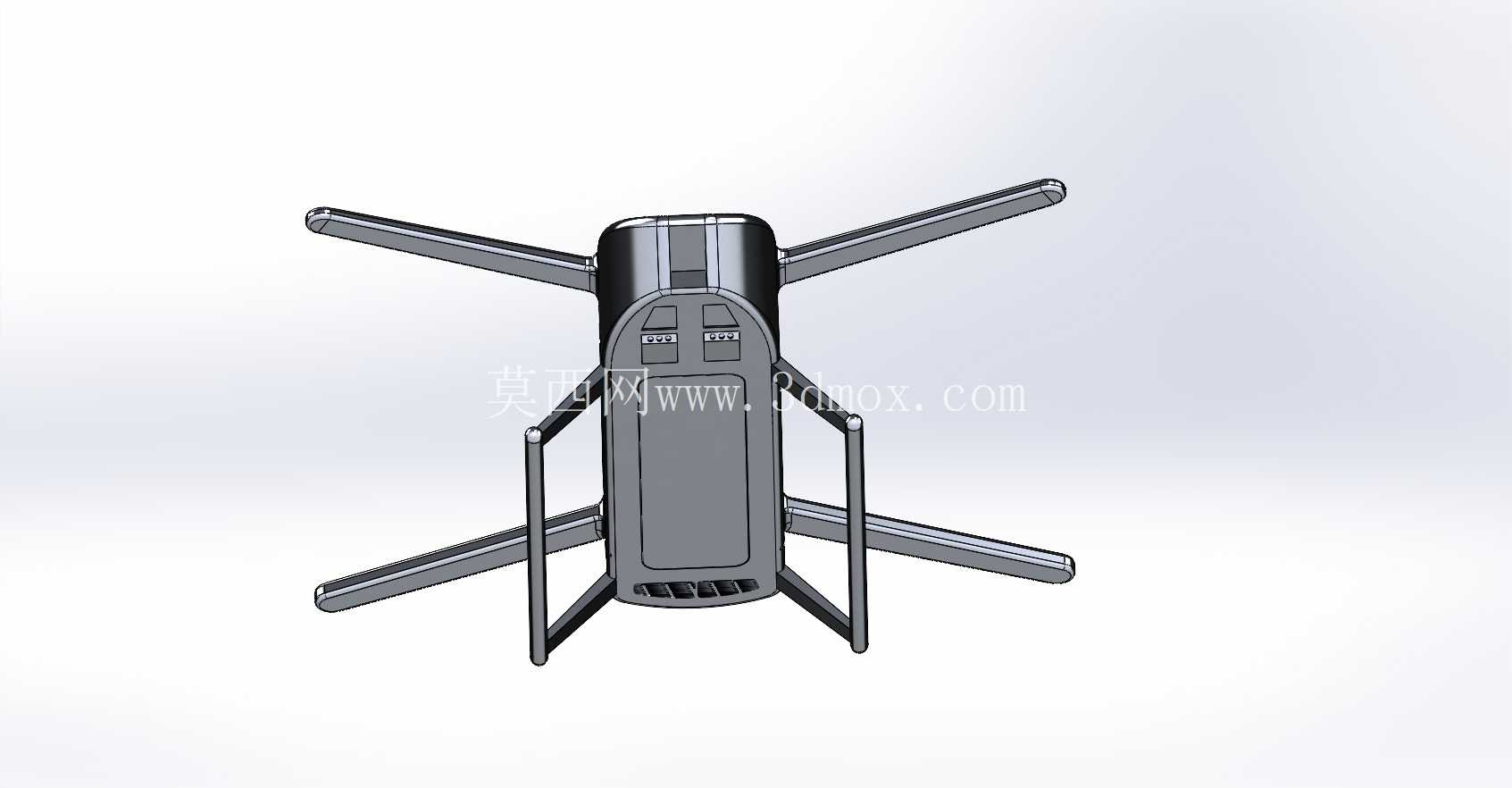

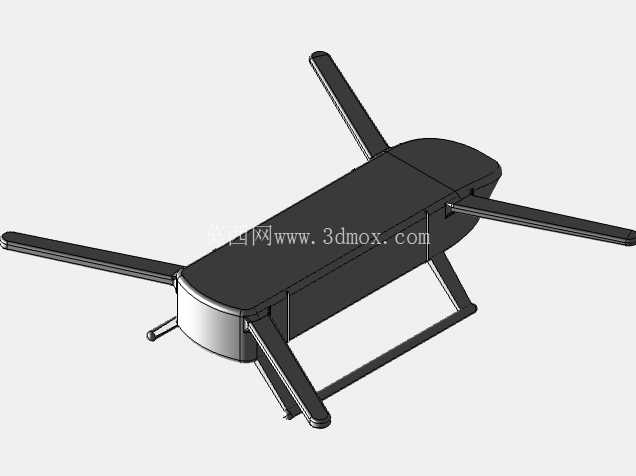

　　机身主体采用上下分舱式结构布局，上部舱室预留飞控板、GPS模块、数传天线的安装位，舱壁设置对应走线槽与定位柱，可直接适配主流开源飞控硬件的安装孔位，无需额外打孔改装；下部舱室预留电池仓空间，可根据续航需求匹配不同容量的锂聚合物电池，仓内设置防滑筋与绑带固定位，避免飞行过程中电池移位导致整机重心偏移。机臂与机身主体的连接部位采用转轴加定位卡扣的结构，展开后卡扣可自动锁止机臂位置，抵消飞行过程中电机转动产生的反扭力与振动载荷，避免机臂出现晃动偏移；转轴部位预留阻尼调节空间，可根据使用频次调整转轴阻尼，兼顾收折顺畅度与展开后的锁止可靠性。这套四旋翼无人机机架结构，核心面向消费级航拍、小范围巡检类低空作业场景设计，作为飞控系统、动力组件、载荷模块的承载基体，其结构合理性直接决定整机飞行稳定性与抗风表现。设计阶段优先考虑便携性需求，四根机臂采用可旋转收折结构，非作业状态下可将机臂转动贴合机身主体侧面，大幅缩小收纳占用空间，适配户外作业时背包携带的使用需求，避免传统固定机臂机架收纳尺寸过大、携带不便的问题。

　　机臂末端设置标准电机安装座，孔位适配主流22系列、23系列无刷电机的安装尺寸，安装座平面与机臂轴线保持垂直，保证电机输出轴与机身水平面垂直，降低动力损耗的同时避免飞行过程中出现姿态偏移。机身底部设置一体化起落架结构，起落架支腿向外倾斜布置，增大整机落地时的支撑跨度，起降过程中可有效分散冲击载荷，避免侧翻；起落架高度预留足够空间，可在机身底部挂载小型运动相机、光电吊舱等作业载荷，同时避免降落时载荷直接接触地面造成磕碰。

　　从安装边界来看，机身主体最大宽度控制在90mm以内，机臂展开后整机对角电机轴距为350mm，适配8-10寸螺旋桨的安装使用，单根机臂可承受最大1.5kg的静载荷，整机最大起飞重量可支持到1.8kg，满足常规航拍、小范围电力巡检、农田墒情监测等场景的载荷需求。结构设计过程中对机臂根部的应力集中区域做了加厚处理，通过有限元仿真验证，在3m/s侧风工况下，机臂根部最大形变量小于0.2mm，不会出现共振问题；机身外壳采用流线型曲面过渡，降低飞行过程中的空气阻力，减少风阻对续航时间的影响。

　　整机结构无冗余设计部件，所有安装位均做了对位标识，组装过程中可快速完成机臂、电机、飞控、电池的定位安装，降低组装调试的时间成本；收折结构无额外突出部件，收纳后整体外形规整，不会出现部件剐蹭背包内部其他设备的问题。针对户外作业可能遇到的轻微磕碰场景，机臂与机身连接部位设置了缓冲卸力结构，当机臂受到侧向冲击时，可通过微小的角度偏移抵消部分冲击力，避免机臂直接断裂，提升整机的户外使用可靠性。
