工业多用途三铰连接夹结构设计

　　这款三铰连接夹的结构设计，最初是针对工业产线重载工位的铰接连接需求展开的，日常在自动化输送线的侧挡调节段、工装夹具的快换翻转模块、重型设备舱门的多段联动开合结构里，这类多铰点连接件的受力工况远比普通单轴铰链复杂，单铰点结构往往会因为侧向弯矩、交变载荷的长期作用出现轴孔磨损、连接松旷的问题，最终导致定位精度偏移，影响整条产线的运行稳定性。从结构受力逻辑来看，三个同轴铰接孔的位置度公差是整个零件的设计核心，三个孔的中心距偏差需要控制在0.02mm以内，才能保证装配后多片夹体同步转动，不会出现卡滞、别劲的情况。

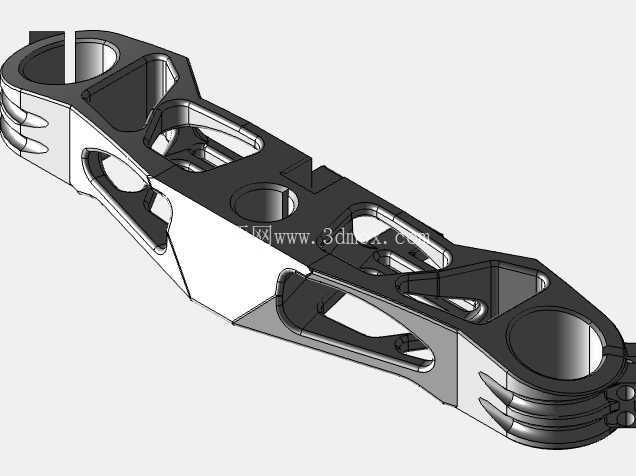

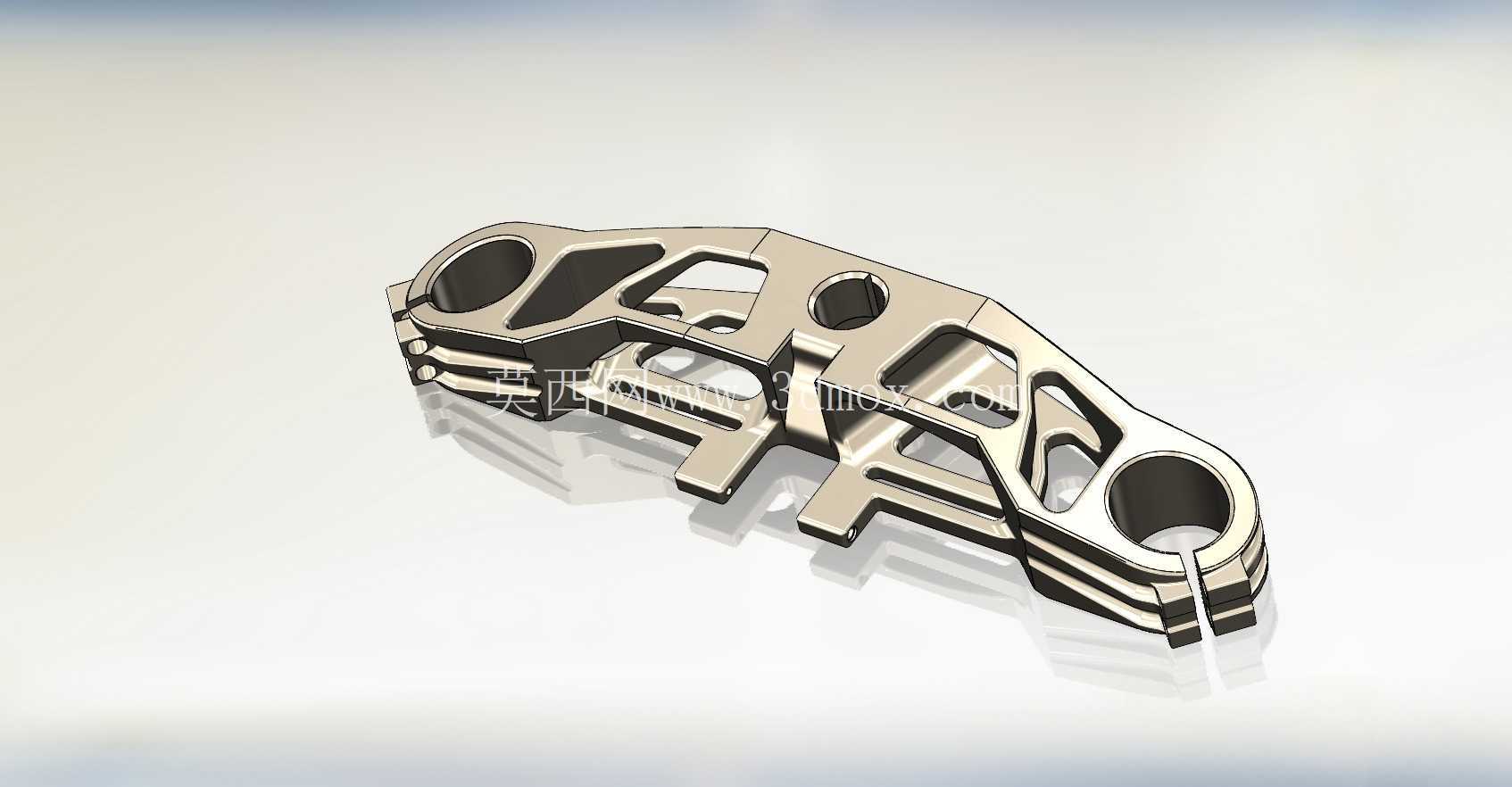

　　零件主体采用镂空拓扑优化结构，不是为了单纯追求外观的轻量化视觉效果，而是在保证整体抗弯、抗扭截面模量满足12kN·m侧向载荷要求的前提下，尽可能去除非受力区域的多余材料，相比同载荷等级的实心铰接夹，整体重量降低了42%，不管是用于移动工装的翻转部件，还是需要频繁拆装的快换结构，都能有效降低操作负载，减少配套铰接轴的承重压力。夹体两侧的定位卡槽结构，是为了匹配安装面的定位凸台设计的，装配时卡槽可以直接卡在安装基准面上，不需要额外做找正调整，就能保证铰接转动轴线和安装基准的平行度要求，单组零件的装配时间可以缩短60%以上，也能避免人工安装找正带来的角度偏差，减少后续转动过程中的附加磨损。

　　零件的分层叠片结构，每一片夹体的接触面都设计了0.1mm的卸荷槽，叠装后相邻片体之间预留了均匀的微小间隙，既可以储存少量润滑脂，延长铰接副的维护周期，也能避免多片叠装时因为平面度误差导致的转动阻力过大问题，在-20℃到80℃的工业车间常规温度区间内，不会因为材料热胀冷缩出现夹片抱死的情况。从安装边界来看，三个铰接孔的直径统一为12mm，适配标准的圆柱销与带肩铰接轴，孔端设计了1mm的倒角，既方便装配时销轴的导入，也能去除机加工后的锐边毛刺，避免安装过程中划伤操作人员或者配套密封件。零件整体的最大外轮廓尺寸控制在128mm×46mm×18mm，安装时不需要在配套设备上预留过大的操作空间，哪怕是在设备内部的狭窄安装位，也能完成拆装维护。

　　夹体末端的卡扣式限位结构，是为了配合铰接转动的行程限位设计的，当夹体转动到预设的最大开合角度时，卡扣结构会和配套的限位块贴合，不需要额外加装外置限位零件，就能实现转动行程的硬限位，防止转动过位导致的连接结构损坏。在实际工况验证中，这款铰链夹可以承受1500次/天的开合频率，连续运行12个月的轴孔磨损量不超过0.03mm，完全能满足工业场景下长期免维护的使用要求。不同于民用场景的普通铰链，这款三铰夹的所有受力棱边都做了R2的圆角过渡，避免应力集中导致的零件疲劳断裂，在交变载荷长期作用下，不会出现应力集中点开裂的问题。夹体表面的平整安装面，可以直接贴合压力传感器、行程开关等检测元件，不需要额外加工安装转接板，就能实现铰接位置的开合状态检测，适配自动化产线的状态监控需求。
