双先导式单向液压控制阀结构设计

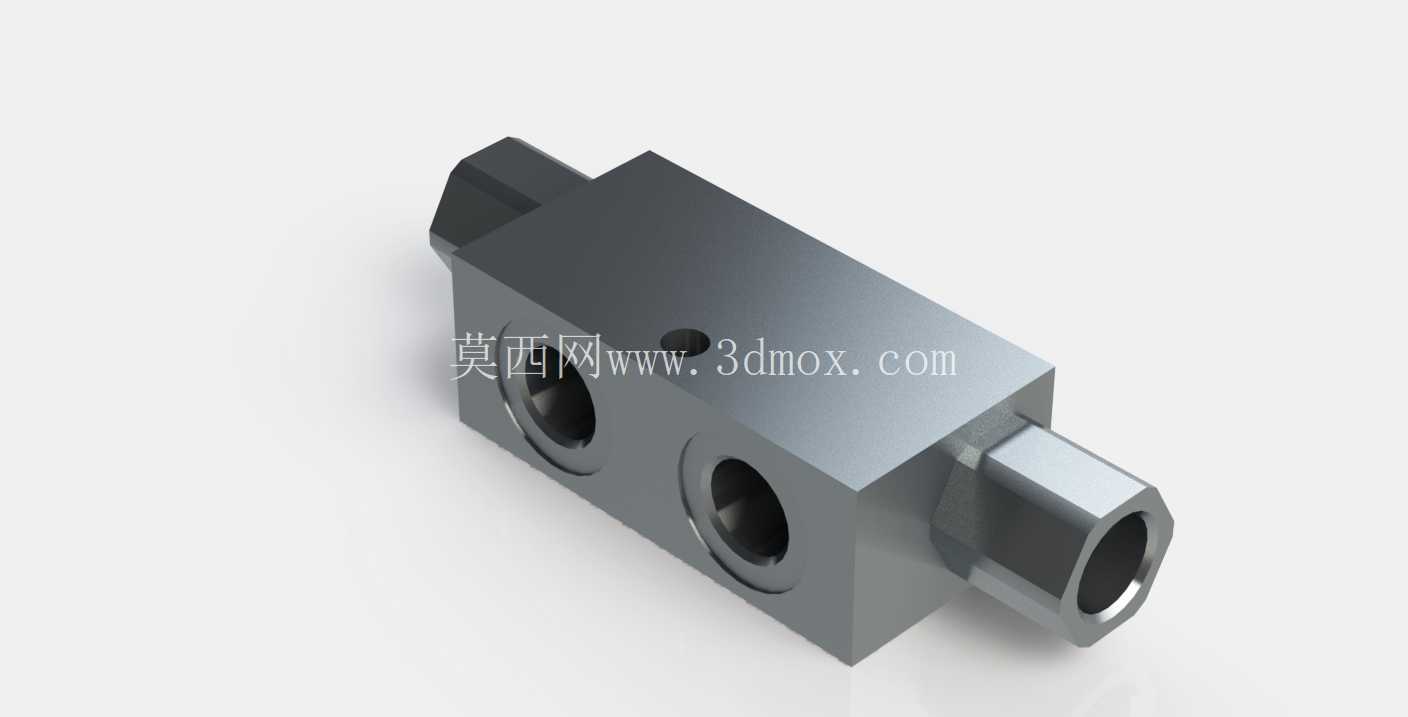

　　在工程机械液压系统、重型设备支腿锁紧回路、高空作业平台液压支撑油路这类需要长时间保压、防止负载下坠的应用场景里，双先导式单向阀的作用无可替代，它不像普通单向阀只允许介质单向流通，而是可以通过外部先导压力控制，实现反向通路的可控开启，同时在无先导压力时保持严格的油路密封，避免负载因为泄漏出现缓慢沉降的问题。这款阀块采用整体式锻造钢件加工而成，主体为方正的六面体结构，这种结构设计最大的优势是安装时可以直接贴附在阀组安装面或者液压缸缸体端面，不需要额外的安装支架，减少了管路连接的接头数量，也就降低了潜在的泄漏点。

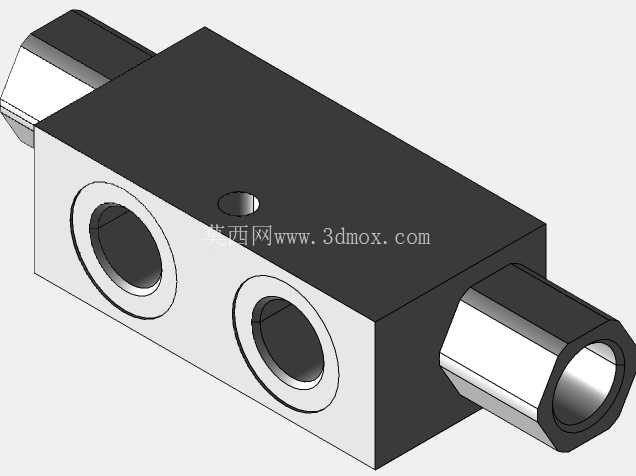

　　从结构布局来看，阀块两端设置了外螺纹连接口，用于接入主油路，两个侧面的通油孔分别对应执行机构的进出油口，这种流道设计是在阀块内部直接钻削成型，没有外接管路的弯折阻力，能有效降低油液通过时的压力损失，在额定流量下的压降可以控制在0.2MPa以内，不会因为阀件本身的阻力影响执行机构的动作速度。设计这款阀的时候，首先要考虑的就是阀芯的密封可靠性，单向阀的密封锥面采用硬密封加软密封的组合结构，硬密封部分承担高压下的结构支撑，软密封环填补微观配合间隙，即使在系统存在轻微污染颗粒的情况下，也能保证零泄漏锁紧，不会出现负载缓慢下滑的问题。

　　先导控制活塞的面积比经过精确计算，只需要主油路压力30%左右的先导压力，就能推动阀芯打开反向通路，不会出现先导压力不足导致反向无法开启、执行机构动作卡滞的问题。安装边界方面，阀块的六个面都做了平面度加工处理，安装面的平面度公差控制在0.02mm以内，粗糙度达到Ra1.6，不管是叠加安装在多路阀组之间，还是单独安装在液压缸缸头位置，都能保证结合面的密封效果，不需要额外加工调整垫。油口的螺纹规格采用通用的公制细牙螺纹，和常规液压管路的接头完全匹配，现场安装时不需要单独定制转接头，能减少设备装配的准备周期。在实际使用场景中，这类阀经常被用在汽车起重机的支腿油路里，当支腿伸出到指定位置后，换向阀回到中位，主油路卸荷，这时候双先导单向阀就会把支腿液压缸的上下腔完全封闭，即使支腿承受几十吨的整机重量，也不会因为阀的内泄出现支腿回缩的问题，保证作业过程的稳定性。在高空作业平台的臂架伸缩油路里，它也能起到同样的锁紧作用，避免臂架因为自重出现缓慢下沉，保障高空作业人员的安全。流道设计的时候特意做了交叉孔处的倒角去毛刺处理，避免加工残留的铁屑在油液冲刷下进入阀芯配合面，造成阀芯卡滞或者密封面划伤，这也是很多同类产品容易忽略的细节，很多现场故障都是因为加工残留的杂质导致阀件失效，所以在三维建模阶段就把交叉孔的工艺倒角、流道过渡圆角都做了明确的设计标注，加工时可以直接按照模型的尺寸编程，减少人工去毛刺的工作量，也能保证每个产品的流道一致性。

　　阀芯和阀孔的配合间隙控制在0.008-0.012mm之间，间隙太小容易因为油液温度升高、阀体热变形出现阀芯卡滞，间隙太大又会增加内泄量，影响保压效果，这个配合参数是经过多轮样机测试验证的，在-20℃到80℃的油液温度范围内都能保证动作灵活，同时内泄量控制在每分钟0.1mL以内，完全满足重型液压设备的保压要求。阀块表面做了镀锌钝化处理，能适应户外作业的潮湿、多尘环境，不会轻易出现锈蚀问题，延长元件的使用寿命。外部连接的油口位置都预留了足够的扳手操作空间，安装时不会因为空间局促导致接头拧不紧，或者拆装时碰伤阀块表面。
