三叶船用推进螺旋桨结构设计方案

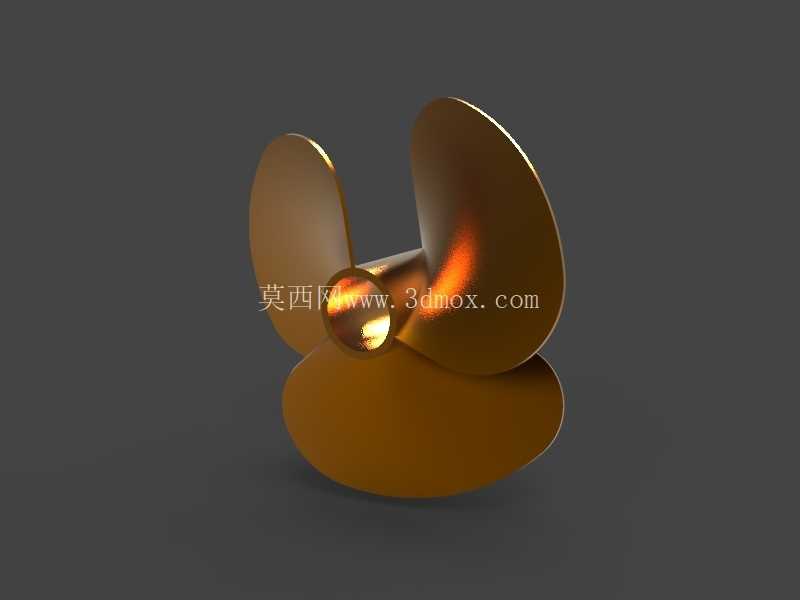

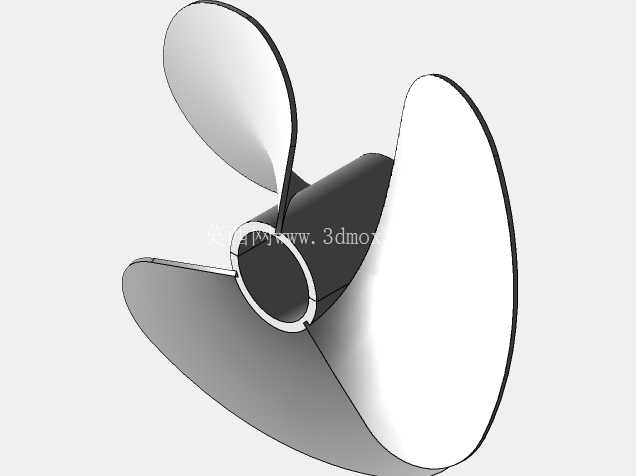

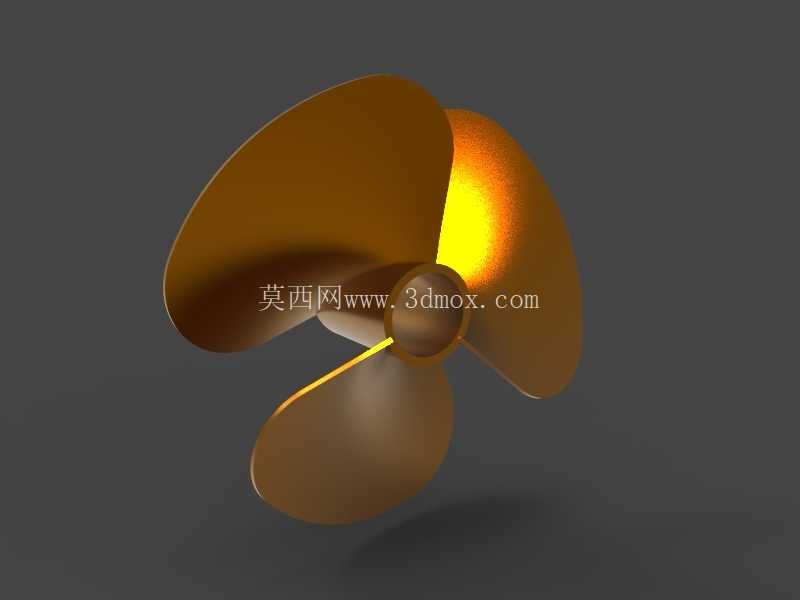

　　在船舶推进系统的核心部件选型与结构设计环节，螺旋桨的曲面精度、叶型分布直接决定整船的航行效率、振动水平与能耗表现，本次呈现的三叶螺旋桨结构，是面向中小型内河船舶、作业艇类推进场景开发的成熟结构方案，可适配常规舷内外机、轴系传动的动力输出端。从实际工况适配角度看，这类三叶螺旋桨常应用于航速区间在10-25节的民用作业船、休闲艇、小型运输船，相比四叶桨，三叶结构在同等盘面比下拥有更高的推进效率，转动惯量更小，对主机的扭矩输出适配性更友好，在中低航速工况下不容易产生空泡剥蚀问题，日常维护时的桨叶清理、磕碰修复难度也更低。

　　设计过程中首先要明确安装边界：桨毂中心的锥孔尺寸需要匹配对应轴系的锥度标准，键槽位置要严格对应传动轴的传动键公差，端面的锁紧螺纹规格要满足额定转速下的防松要求，桨毂的轴向长度不能超出艉轴的安装预留空间，避免安装后与艉轴密封件、导流罩产生干涉。桨叶的曲面设计是整个结构的核心，每个叶片的截面翼型从叶根到叶梢采用渐变的螺距分布，叶根位置的截面厚度更大，用来承受转动过程中传递的主机扭矩、水流冲击载荷，叶梢位置做了收薄处理，减少梢涡带来的能量损耗，三个叶片沿桨毂周向120度均匀分布，保证转动过程中的动平衡精度，降低高速转动时的径向振动，避免振动传递到船体引发结构共振。

　　从功能特性上看，该螺旋桨的盘面比经过匹配计算，能够在常规吃水深度下充分获得水流反推力，叶片的导边做了圆弧过渡处理，减少航行中缠绕水草、杂物的概率，随边的型线经过光顺处理，降低水流剥离带来的流致噪声。在铸造工艺适配层面，整个螺旋桨的结构充分考虑了铸造模的分型、拔模逻辑，桨叶曲面的拔模斜度均匀过渡，没有出现倒扣、极小曲率的死角，能够满足砂型铸造、精密铸造的工艺要求，铸造完成后只需要对桨叶表面做少量的打磨光整、动平衡校正就可以投入使用，不需要复杂的二次机加工序。

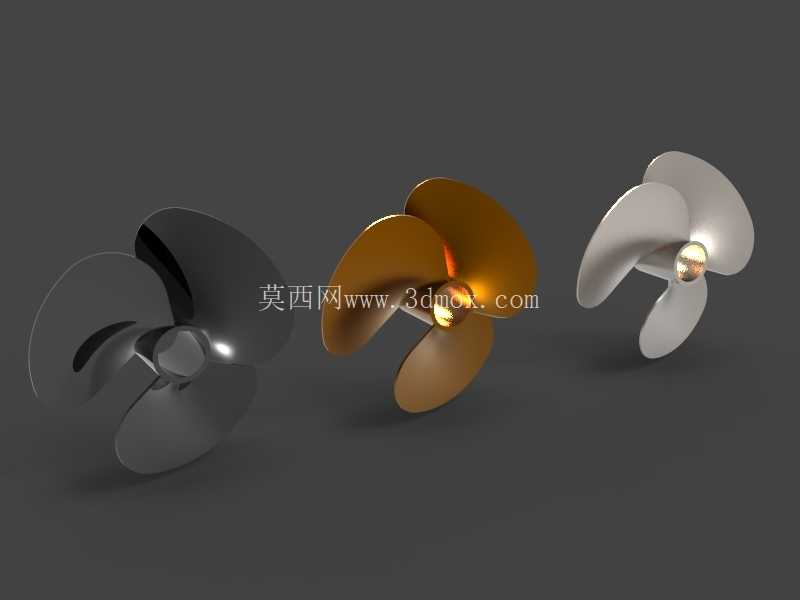

　　实际安装时需要注意，桨叶与船体艉部的最小间隙要满足规范要求，避免转动过程中桨叶剐蹭船体结构，同时要保证桨叶浸入水面以下的深度足够，防止航行时出现吸气效应导致推进效率骤降、桨叶空蚀加剧。不同材质的铸造方案下，该结构可以适配不同的使用场景：铜合金铸造的版本耐海水腐蚀性能更好，适合沿海作业船舶使用，不锈钢铸造的版本强度更高，适合在有泥沙、杂物的内河航道使用，铝合金铸造的版本重量更轻，适合小型高速艇的轻量化配套需求。在建模过程中，所有曲面都经过曲率连续性检查，叶根与桨毂的过渡位置做了圆角强化处理，避免应力集中导致的桨叶断裂问题，整个转动部件的质心严格落在回转轴线上，为后续的动平衡校正预留了充足的调整余量，能够适配额定转速范围内的长期稳定运行需求。
