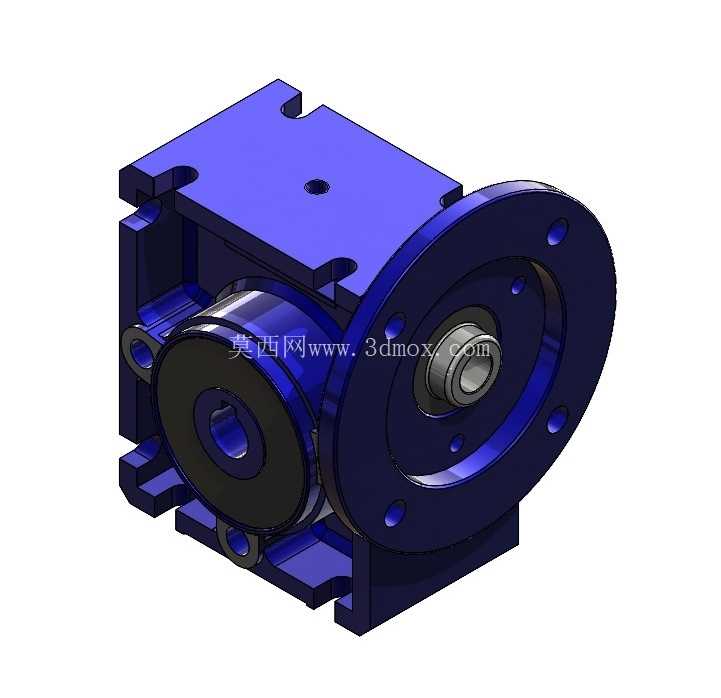

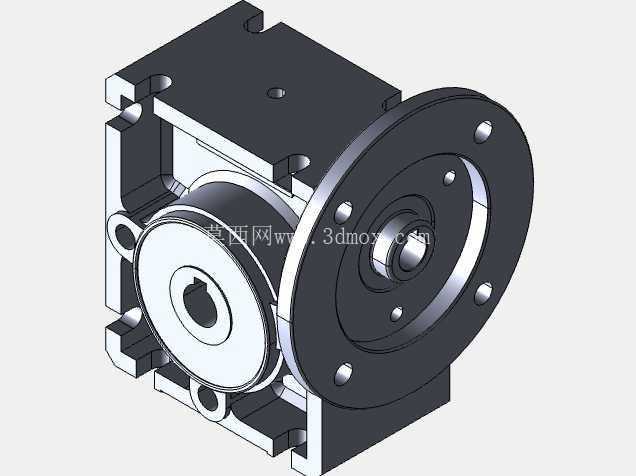

NMRV025蜗轮蜗杆减速传动结构

　　在轻载自动化传动场景里，这类蜗轮蜗杆减速结构的适配性一直很突出，做小型输送线、桌面级工装变位机构、低功率伺服传动配套的时候，经常会碰到安装空间局促、运行噪音要求严苛的工况，常规的直齿减速结构要么传动间隙大，要么运行噪音很难压到安静环境的接受阈值内，这也是这类铝壳蜗轮减速结构被广泛应用的核心原因。从结构设计逻辑来看，这款NMRV025规格的减速单元采用空心轴输出设计，省去了额外的联轴器转接空间，对接负载轴的时候可以直接套装锁紧，对于安装轴向尺寸紧张的设备来说，能省出至少一个联轴器的安装长度，很多桌面型非标设备、小型检测工装的机架内部空间往往抠到毫米级，这种直装式的输出结构能大幅降低机架的设计难度。

　　壳体采用高压铸造成型的铝合金材质，一方面是控制整体自重，小规格减速单元配套的电机功率普遍在百瓦级，过重的减速结构会给安装支架带来额外的负载，另一方面铝合金的导热效率远高于铸铁壳体，连续运行的时候蜗轮副啮合产生的热量能更快通过壳体散热筋散出，避免长时间运行下润滑脂温度过高失效。传动副的设计上采用锡青铜蜗轮搭配调质磨削蜗杆，啮合重合度比直齿齿轮高很多，运行过程中齿面的滑动啮合能有效缓冲传动冲击，所以运行噪音能控制在很低的水平，适合实验室设备、医疗辅助传动、室内服务机器人这类对运行噪音有明确要求的场景。

　　安装接口做了多方位适配设计，法兰输入侧可以直接对接标准伺服、步进电机的安装止口，壳体的各个安装面都预制了安装螺孔，不管是水平安装、垂直安装还是侧装，都能找到对应的固定点位，不需要额外做转接安装板，给整机结构设计留足了灵活度。从安装边界来看，025规格的中心高对应小功率传动段，输出轴孔径、输入法兰止口都匹配小功率电机的安装尺寸，选型的时候不需要额外做轴径转接，可覆盖7.5到60区间的多档减速比，不同减速比对应的输出扭矩、额定输入转速都做了梯度匹配，选型时可以根据负载端的转速、扭矩需求直接对应档位，不用额外做传动比换算。

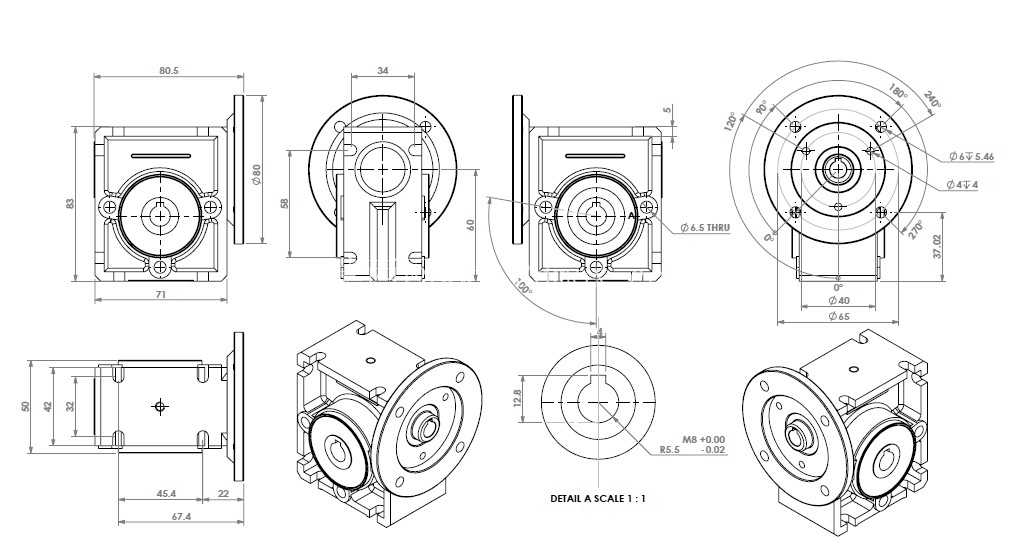

　　设计建模的时候特意还原了壳体的安装沉孔、输出轴的键槽结构、注油孔与放油孔的位置细节，不管是做整机的装配干涉检查，还是做安装支架的结构设计，都能直接调取模型匹配尺寸，不用反复核对二维样本的尺寸参数。实际应用里，这类减速结构经常用在小型皮带输送机的驱动端、工装转盘的旋转驱动、小型升降机构的动力传递，因为蜗轮蜗杆结构自带反向自锁特性，垂直安装的时候负载端不会因为断电出现溜车问题，省去了额外的制动机构成本，不过选型的时候要注意，自锁特性不能替代安全制动，重载垂直场景还是要搭配制动电机使用。传动效率上匹配IE2效率等级的电机时，能在常用转速区间保持稳定的传动效率，不会因为长时间运行出现效率大幅衰减，铝合金壳体的表面做了氧化处理，在普通车间环境下不用额外做防腐处理就能满足使用要求，建模时还原了所有安装配合面的公差基准，装配时可以直接参考模型的配合关系做公差分配，避免出现安装干涉、轴系不同心的问题。
