7/24锥度50号锥柄钻架刀柄结构

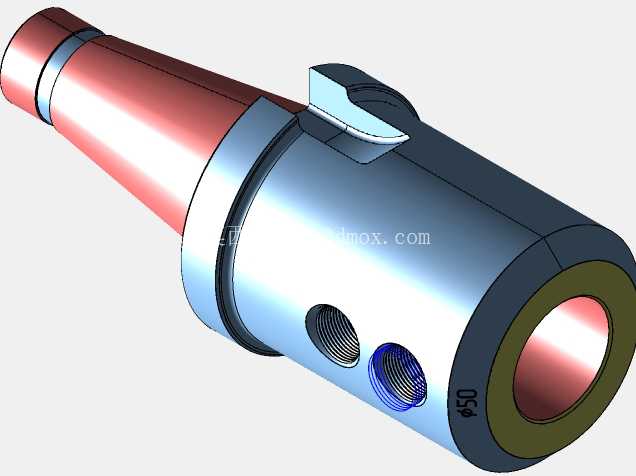

　　在常规金属切削加工的钻孔工序场景里，这类锥度钻架刀柄是机床主轴与孔加工刀具之间的核心扭矩传递载体，适配带7/24锥度主轴接口的立式铣床、摇臂钻床、加工中心等设备，主要承担机床主轴输出扭矩向钻孔刀具的传递作用，保障钻孔过程中刀具的回转精度与装夹刚性。从结构设计逻辑来看，该刀柄采用标准7/24锥面作为与机床主轴的配合界面，这类锥度的自锁特性适中，装拆便捷的同时能够保证足够的连接刚性，锥柄尾部的定位卡槽可与主轴端面的拉钉机构配合，实现刀柄在主轴内的轴向拉紧，避免高速回转或重切削工况下刀柄出现窜动、脱落风险。

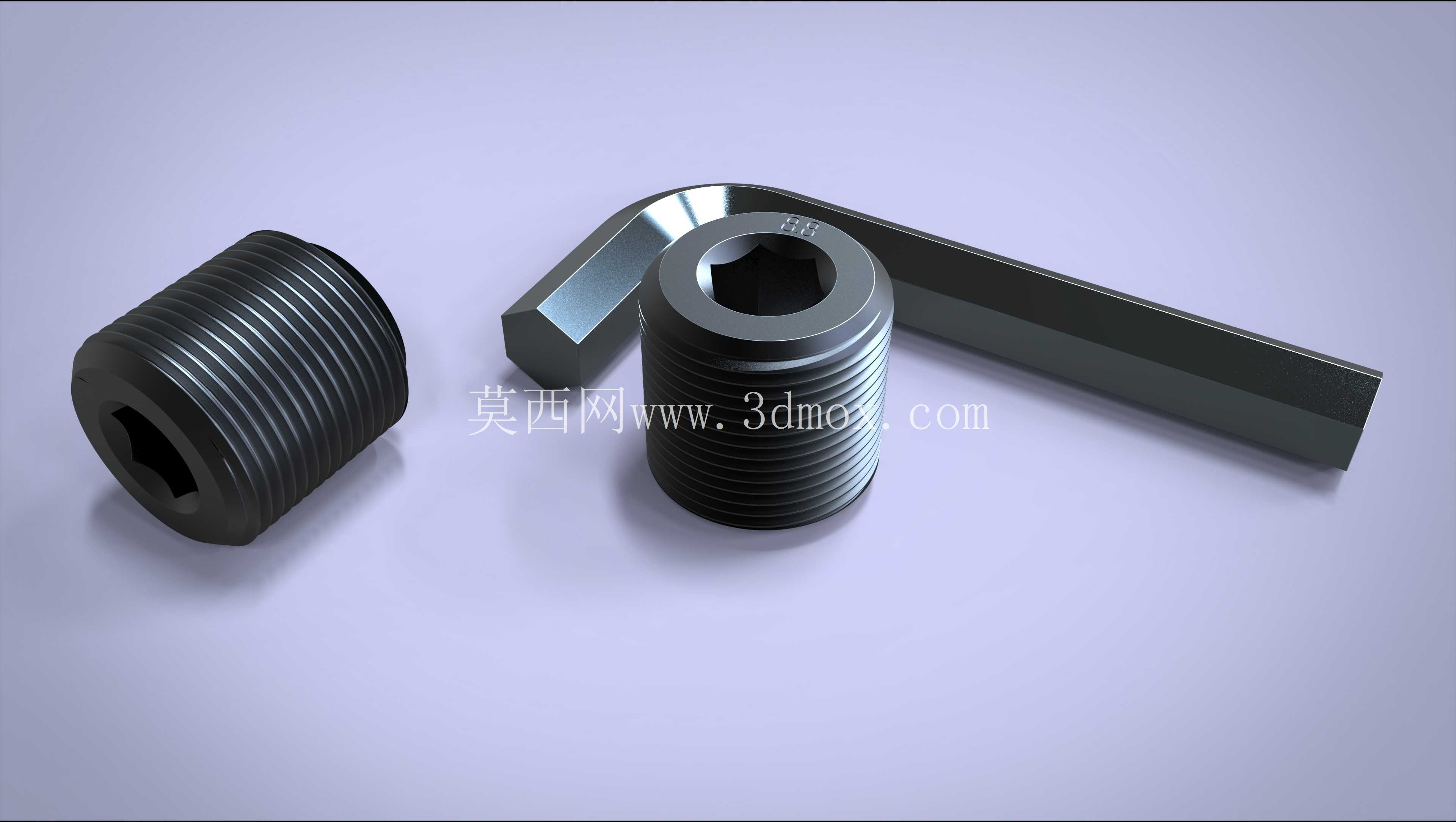

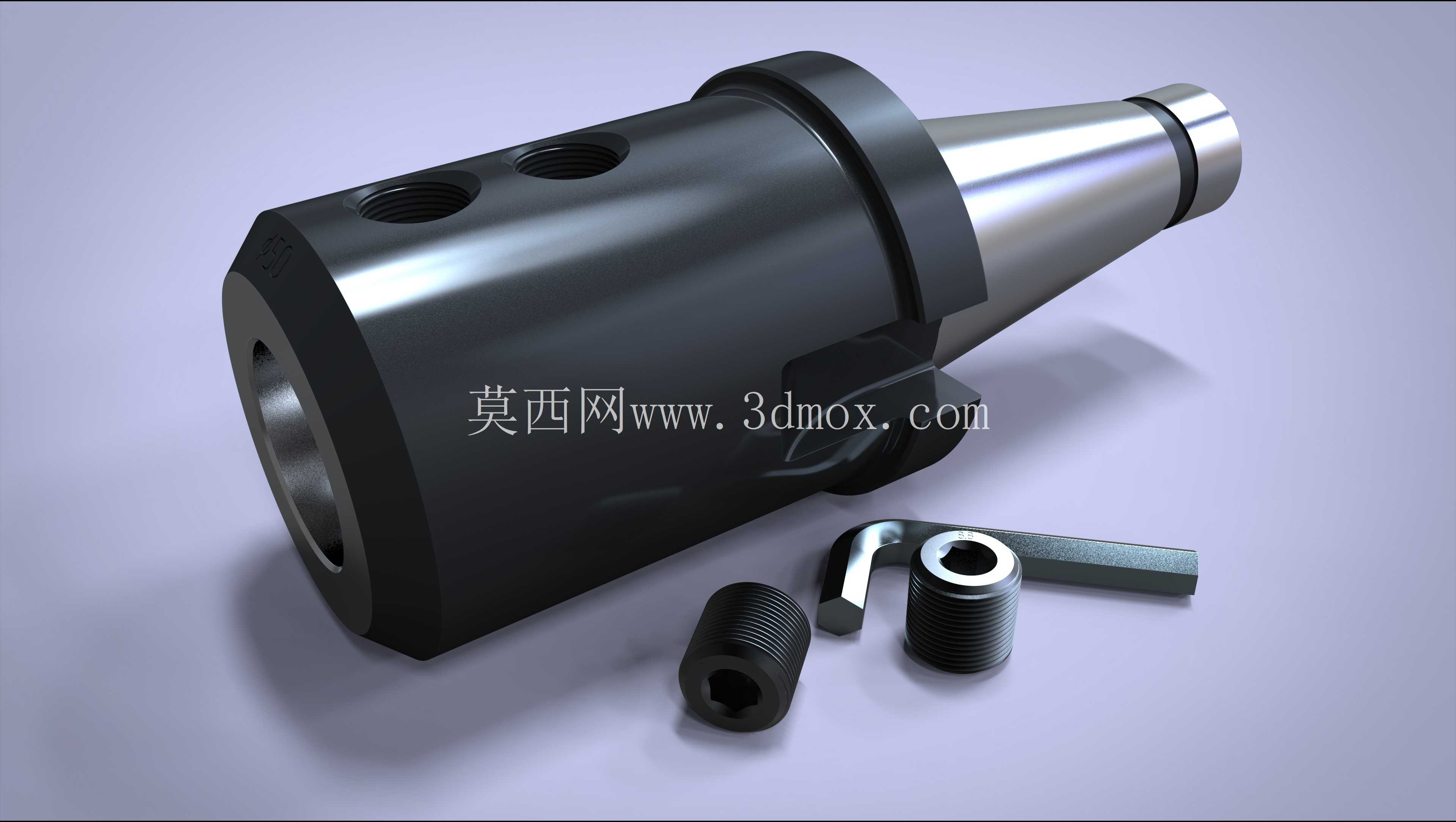

　　刀柄主体的圆柱段开设了两个径向锁紧螺孔，配套的锁紧螺钉可从径向压紧装入刀柄内孔的刀具刀杆，实现刀具的周向与轴向固定，相比传统的侧固式刀柄，双螺孔对称锁紧的结构能够让夹紧力分布更均匀，减少刀杆装夹后的偏摆量，提升钻孔的位置精度与孔壁表面质量。配套的锁紧螺母、内六角扳手属于刀柄的标准附属配件，锁紧螺母用于辅助固定带扁尾的刀具，内六角扳手则用于锁紧螺钉的松紧操作，满足现场装拆刀具的工具需求。

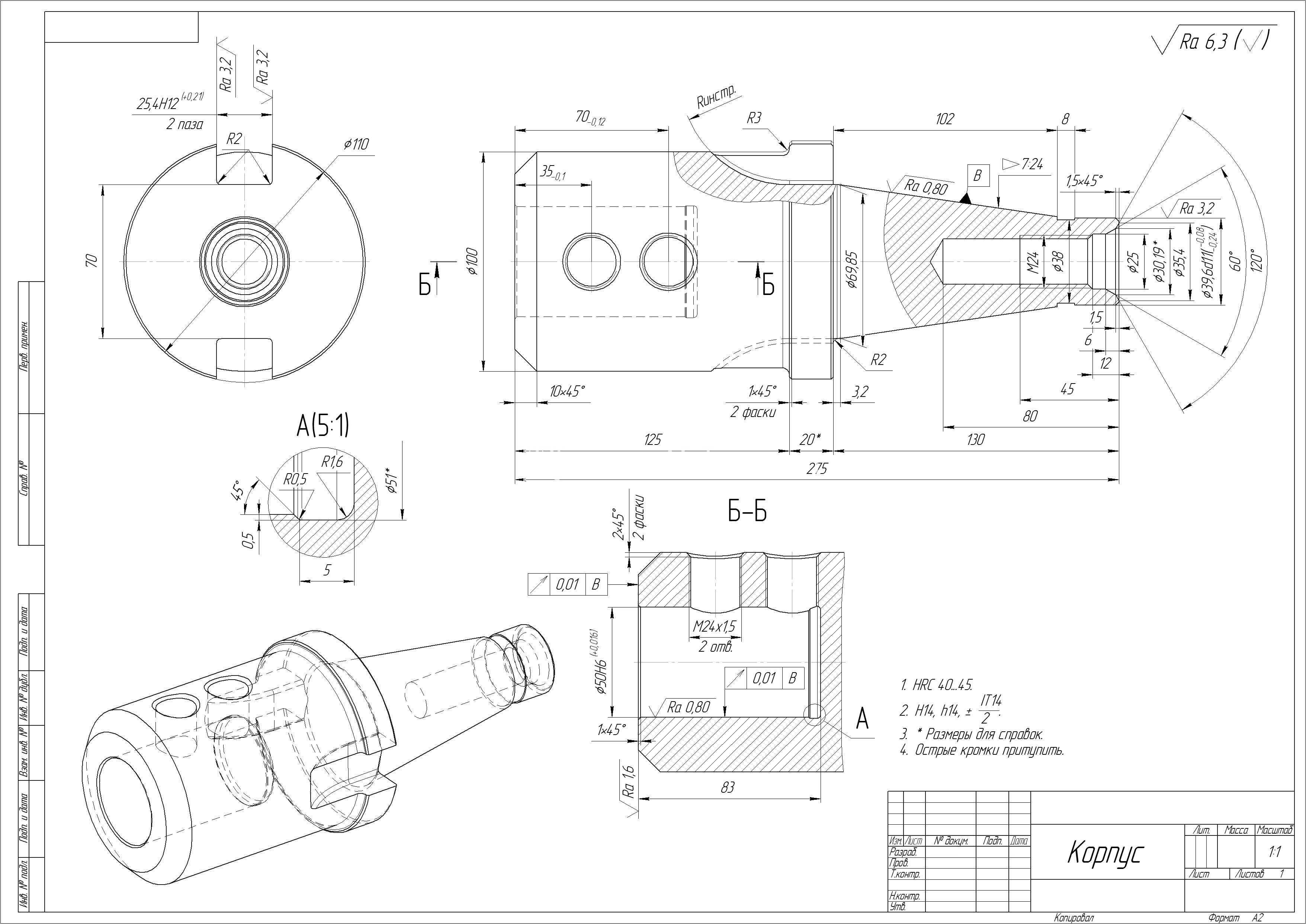

　　从安装边界尺寸来看，该刀柄为N50规格，对应7/24锥度的50号锥柄，锥柄大端直径、锥面有效配合长度均符合通用机床主轴的接口标准，刀柄主体的外径、内孔直径适配对应规格的直柄钻杆、镗刀杆等孔加工刀具，安装后刀柄伸出主轴端面的长度经过优化，既保证足够的刀具装夹深度，又尽可能缩短悬伸长度，降低切削过程中的刀柄颤振风险。在实际加工应用中，这类刀柄可适配高速钢钻头、硬质合金钻头、铰刀等多种孔加工刀具，覆盖钢件、铸铁、有色金属等常见工件材料的钻孔、扩孔、铰孔工序，尤其适合中等切削负荷的批量孔加工场景，锥面配合的结构能够保证刀具的回转同轴度稳定在0.02mm以内，有效减少钻孔的扩孔量、孔位偏差问题。

　　设计过程中需要重点关注锥面的加工精度，锥面的接触率需达到85%以上才能保证足够的连接刚性与定位精度，刀柄内孔与锥面的同轴度公差需控制在0.01mm以内，避免刀具装夹后出现径向跳动超标的问题，径向锁紧螺孔的位置需避开刀柄的应力集中区域，防止锁紧力过大导致刀柄主体出现变形、开裂。刀柄主体采用合金结构钢经调质处理加工而成，表面经过发黑处理提升防锈耐磨性能，锥面部分经过高频淬火处理，硬度达到HRC55以上，减少反复装拆过程中锥面的磨损量，延长刀柄的使用寿命。在设备选型适配时，需要确认机床主轴的锥度规格与刀柄锥度一致，同时根据加工刀具的柄部直径选择对应内孔规格的刀柄，配套的锁紧螺钉需采用高强度合金钢材质，保证重切削工况下的夹紧力足够，避免刀具出现打滑、移位问题。日常使用过程中，需要定期清理锥面附着的切屑、油污，防止杂质进入配合面导致锥面拉伤、定位精度下降，锁紧螺钉的拧紧力矩需控制在合理范围内，避免力矩过大导致螺孔滑牙、刀杆变形。
