多轴动力输出头结构设计方案

项目分类:铸造模 发布时间:2026-05-21 ID:1152810
  • 多轴动力输出头结构设计方案
  • 多轴动力输出头结构设计方案

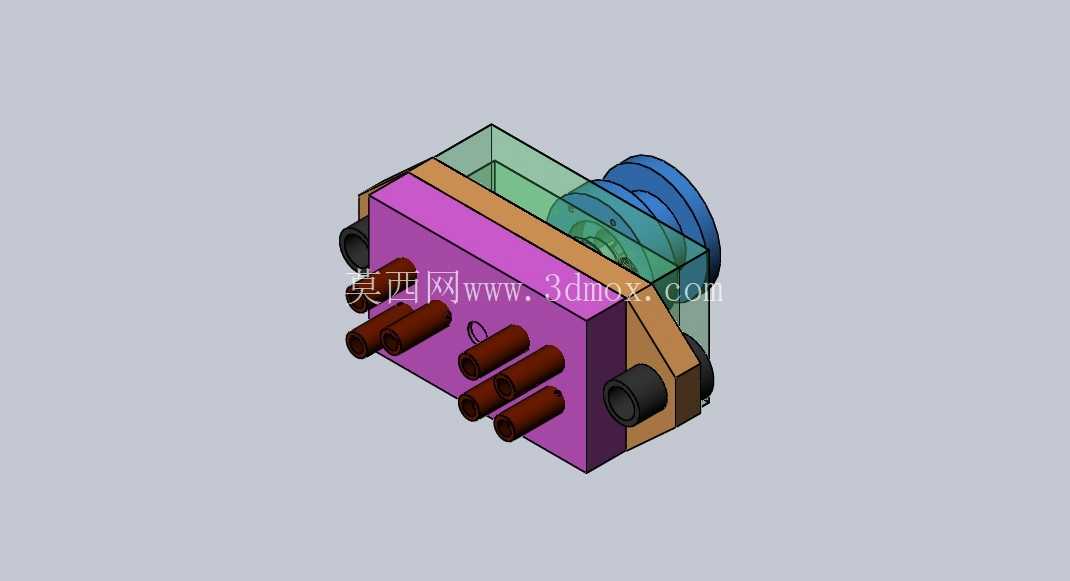

  在批量孔加工的生产场景里,单轴加工设备往往难以满足多孔位同步加工的效率需求,这类多轴动力输出头正是为匹配钻、攻、铰等多工序同步作业需求开发的核心工装部件,常配套在立式钻床、攻丝机或者专用组合机床上使用,能够将单路输入的动力拆分传递至多个输出轴端,实现同一工件上多个同规格或相近规格孔位的同步加工,大幅缩减单件加工的走刀与换序时间,在汽配零件、五金压铸件、小型阀类零件的批量加工场景中应用十分广泛。从结构设计逻辑来看,该部件的壳体采用分体式拼接结构,主体承载部分为方正的箱型结构,能够为内部传动组件提供足够的刚性支撑,避免多轴同时受力时出现壳体形变影响轴系同轴度;输入端设置有带连接法兰的蓝色端盖结构,用于和设备主轴的动力输出端对接,法兰端的止口尺寸做了标准化设计,能够适配多数通用钻床的主轴连接尺寸,安装时只需对准止口锁紧连接螺栓即可完成动力端的对接,不需要额外做复杂的适配调整。

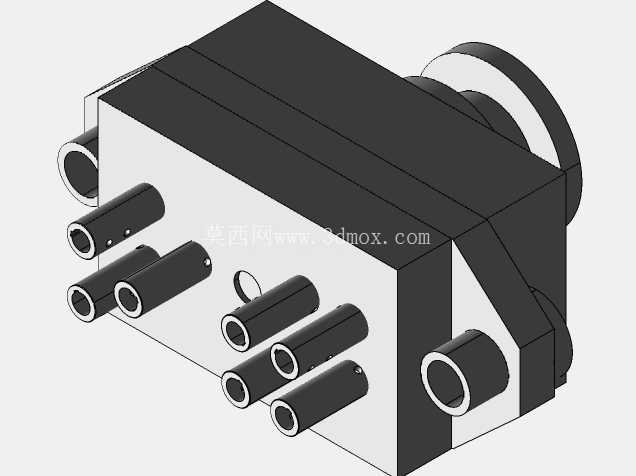

  输出端排布了多根带圆柱接口的输出轴,轴端的接口采用标准的弹性夹头安装位,能够直接装夹对应规格的钻头、丝锥或者铰刀,每根输出轴的中心距都按照常见加工零件的孔位排布做了优化,既保证轴系之间有足够的空间布置传动齿轮,又能覆盖多数常规多孔零件的孔距需求,避免出现轴间干涉的问题。壳体侧面设置有安装定位的凸台与连接孔,用于将整个多轴头固定在设备的进给滑台上,安装边界的尺寸设计充分考虑了常规设备滑台的安装空间,不会和设备的其他运动部件产生行程干涉;内部传动采用齿轮啮合的传动方案,输入轴的动力通过主动齿轮分流传递至各个输出轴的从动齿轮,齿轮参数经过匹配计算,能够保证各个输出轴的转速与扭矩输出满足常规钻攻工序的切削需求,同时齿轮组的排布做了错位优化,尽可能压缩箱体的整体体积,减少整个部件的重量,降低设备进给时的负载。

  在实际使用过程中,这类多轴头的输出轴端还可以根据加工需求加装快换接头,实现不同刀具的快速更换,不需要拆解整个箱体结构;壳体上预留的观察孔位能够方便日常检查内部齿轮的润滑与磨损情况,维护时只需拆开侧端盖板即可完成齿轮润滑脂的补充或者易损件的更换,不需要将整个部件从设备上完全拆卸,能够有效减少设备停机维护的时间。从安装适配的角度来说,该结构的整体外形方正,没有外凸的不规则结构,在做自动化生产线适配时,能够方便地加装防护外罩或者接屑结构,避免加工过程中的切屑进入轴系缝隙影响转动精度;输入端的密封结构采用多层油封设计,能够有效阻挡加工过程中的切削液、金属碎屑进入箱体内部,保护内部齿轮与轴承的使用寿命,输出轴端同样设置有防尘密封结构,适配湿式加工的生产场景。

  不同于定制化的专用多轴头,该结构的输出轴排布具备一定的通用性,能够覆盖多数孔距在常规范围内的零件加工需求,对于小批量多品种的生产场景,不需要频繁更换整个多轴头,只需调整部分输出轴的连接套即可适配相近孔位的零件加工,兼顾了批量加工的效率与多品种生产的柔性需求。在结构刚性设计上,箱体的壁厚经过受力仿真验证,在多轴同时承受最大钻削轴向力的情况下,箱体的形变量控制在轴系精度允许的范围内,不会因为受力形变导致输出轴偏斜,进而影响加工孔的位置精度与同轴度;内部的轴承选型匹配了钻攻工序的轴向与径向受力需求,每根输出轴都采用成对布置的角接触轴承,能够同时承受切削过程中的径向切削力与轴向进给力,保证长时间加工过程中轴系的转动稳定性,减少刀具抖动带来的加工误差。
