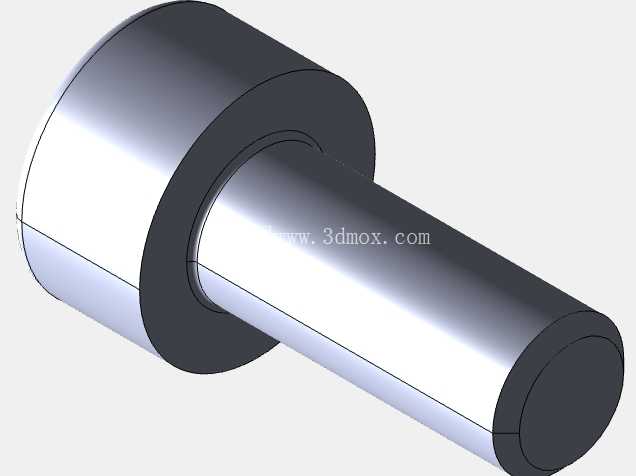

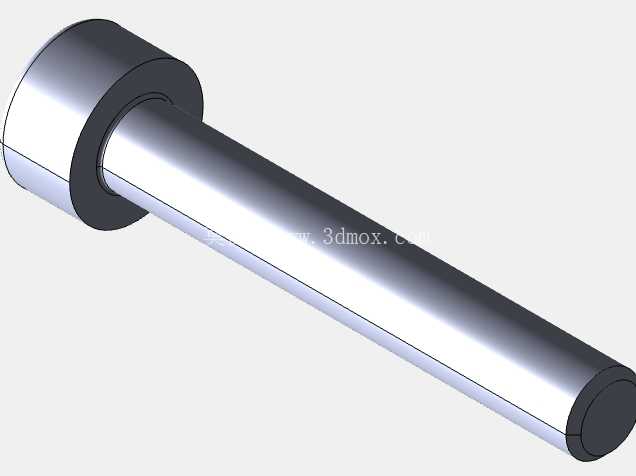

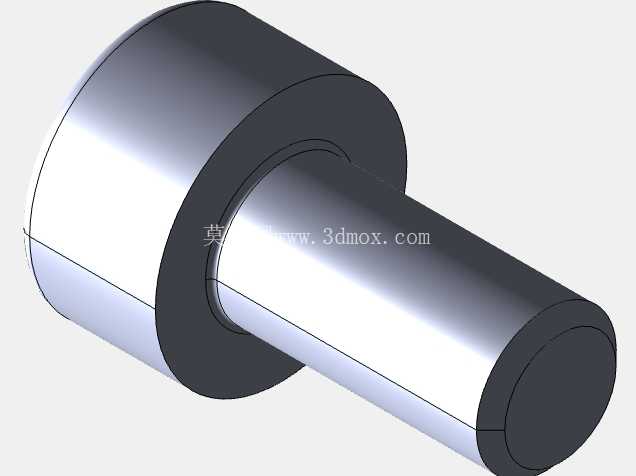

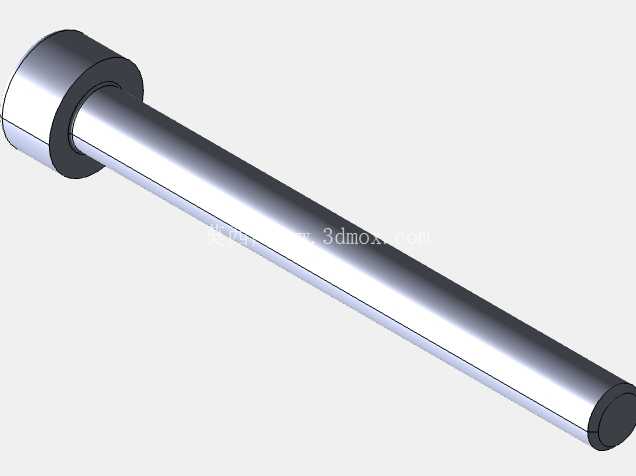

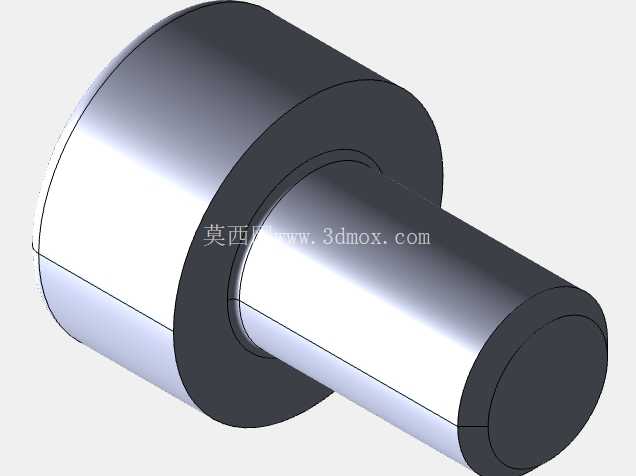

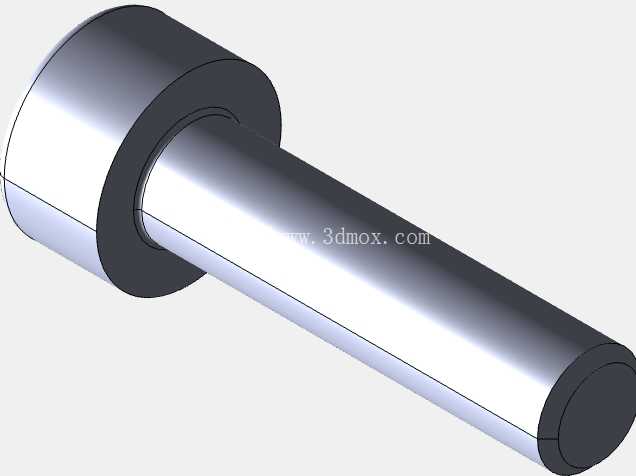

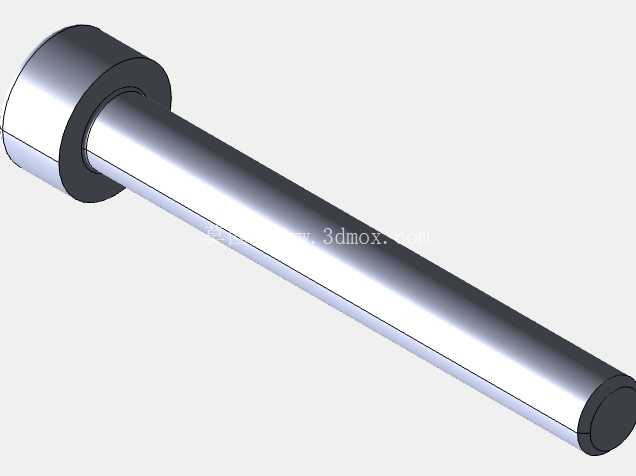

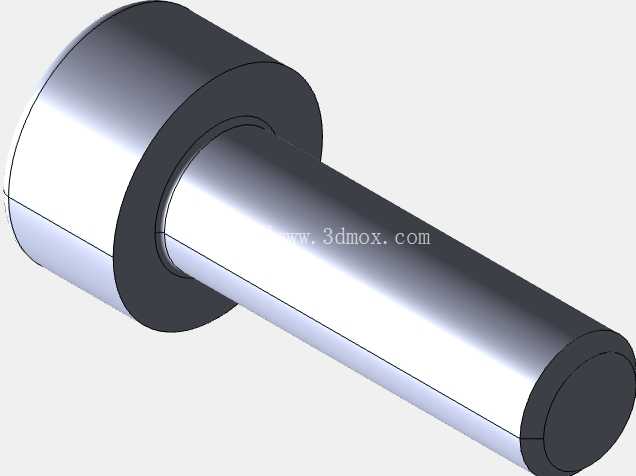

DIN912标准M2.5内六角圆柱头螺钉

在精密机械装配、小型自动化模组搭建、消费电子内部结构锁附、模具精密组件定位等场景中，小规格内六角圆柱头螺钉的使用频率极高，这类紧固件的尺寸精度直接决定了装配后组件的配合间隙、连接可靠性以及长期运行的抗松动能力。DIN912作为内六角圆柱头螺钉的通用执行标准，对螺钉的头部直径、头部高度、内六角对边尺寸、螺杆公差、螺纹牙型精度都有明确的公差要求，M2.5规格属于小尺寸紧固件范畴，常被用于空间受限、锁附扭矩要求适中的连接点位。

从实际使用场景来看，这类螺钉常出现在小型伺服电机的端盖锁附、精密滑台的挡块固定、3D打印机挤出头组件装配、小型压铸模具的镶件紧固、消费电子产品的内部支架连接等位置，这类点位的共同特点是安装空间狭窄，无法容纳外六角螺栓或者大直径盘头螺钉的头部，同时需要螺钉头部沉入安装面或者与安装面齐平，避免突出的头部干涉周边运动部件的运行轨迹。

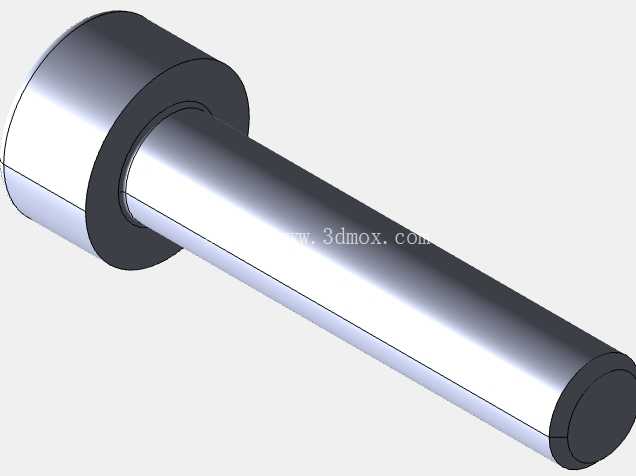

这款螺钉的结构设计完全贴合DIN912标准的要求，头部采用圆柱型结构，相比同规格的盘头螺钉，圆柱头的受力接触面积更大，锁附时头部对被连接件表面的压强更小，不会因为锁附扭矩过大导致被连接件的接触面出现压痕甚至凹陷，尤其是在连接铝合金件、工程塑料件这类硬度较低的材质时，圆柱头的压强优势更为明显。头部的内六角驱动结构相比十字槽、一字槽结构，能承受更大的锁附扭矩，不容易出现槽口打滑、拧花的问题，在需要反复拆装的维护点位，内六角结构的耐用性远高于其他槽型的小规格螺钉。

螺杆部分采用全螺纹或者半螺纹的结构设计，可根据不同的连接厚度选择对应的长度规格，螺纹部分采用普通公制粗牙设计，M2.5规格的螺距为0.45mm，牙型角60度，螺纹公差带采用6g级精度，能和市面上绝大多数同规格的标准内螺纹孔、螺母实现顺畅配合，不会出现卡滞、滑牙或者配合间隙过大的问题。螺杆末端采用倒角设计，装配时能顺利导入螺纹孔，避免螺纹牙型对准偏差导致的螺纹损伤，尤其是在盲孔装配场景中，末端倒角能大幅降低首牙错扣的概率。

从安装边界尺寸来看，这款M2.5规格的内六角圆柱头螺钉，头部直径约为4.5mm，头部高度约为2.5mm，内六角对边尺寸为2mm，对应的安装沉孔直径需要做到4.8mm以上，沉孔深度需要大于2.5mm才能保证头部完全沉入安装面；对应的内六角扳手选用2mm规格，锁附时推荐的扭矩范围在0.3-0.5N·m之间，具体扭矩需要根据被连接件的材质调整，锁附铝合金件时取下限扭矩，锁附钢件时可取上限扭矩，避免扭矩过大导致螺钉断裂或者螺纹滑牙。

在三维建模过程中，这类标准件的建模需要严格把控各个尺寸的公差，尤其是内六角槽的深度、头部与螺杆的同轴度、螺纹牙型的起始位置，这些细节会直接影响后续装配干涉检查的准确性，很多工程师在做装配仿真时，常因为标准件模型的尺寸偏差，导致出现虚假的干涉报错，或者在生成工程图BOM表时出现规格匹配错误。建模时需要注意螺杆与头部的过渡圆角，这个位置是螺钉的应力集中点，实际生产中这个圆角的存在能大幅提升螺钉的抗剪切强度，建模时不能省略这个圆角特征，否则后续做有限元受力分析时，会出现应力计算结果偏大的问题，误导结构设计的强度判断。

在实际选型过程中，除了尺寸参数之外，还需要根据使用场景选择对应的材质和表面处理，普通室内无腐蚀场景可选用碳钢镀锌材质，成本低强度足够；在有腐蚀风险或者需要防锈的场景，可选用304不锈钢材质；在有轻量化要求的场景，还可选用铝合金材质的同规格螺钉，但需要注意降低锁附扭矩，避免螺纹滑牙。不同材质的螺钉力学性能差异较大，选型时需要核对螺钉的强度等级，碳钢材质常见的强度等级为4.8级、8.8级、12.9级，小规格螺钉常用12.9级高强度材质，能承受更大的锁附力和抗剪切力，适合用于有振动的设备连接点位，搭配螺纹胶使用时能实现极佳的防松效果。

很多刚入行的结构工程师在选用这类小规格螺钉时，常忽略安装空间中扳手的操作空间，只核对了螺钉本身的安装尺寸，没有预留内六角扳手的转动空间，导致实际装配时扳手无法正常插入或者转动，不得不临时修改零件结构，延误项目进度。针对M2.5规格的内六角螺钉，使用标准L型内六角扳手时，需要在螺钉头部轴线垂直方向预留至少3mm的扳手插入空间，扳手转动方向需要预留至少15mm的操作空间，如果空间受限，可选用球头内六角扳手，允许一定角度的倾斜操作，但倾斜角度不宜超过30度，否则容易出现打滑拧花内六角槽的问题。

在模具装配场景中，这类小规格螺钉常被用于固定小型镶件、顶针压板、流道板附件等部件，由于模具工作时存在持续的振动和温度变化，螺钉的预紧力需要定期检查，避免螺钉松动导致镶件移位，影响产品成型精度。在自动化设备的精密滑台装配中，这类螺钉用于固定导轨挡块、光电开关安装支架等部件，螺钉头部的高度公差会直接影响挡块的定位精度，因此选用时需要严格控制头部高度的公差范围，必要时可选用头部磨平的高精度规格螺钉，保证定位面的平面度。
