多工位级进模用铰链钣金渐进成型工装

这套铰链钣金渐进成型结构，是针对家电、机柜类常用的薄钢板铰链零件做的连续模内成型方案，区别于传统单工序模需要分多台冲床、多次定位周转的加工模式，整套结构直接集成在多工位级进模的模架内部，带料从卷材开卷后送入模具，依次完成冲裁、预弯、渐进卷圆、整形、落料全工序，全程不需要人工干预，单冲次行程即可输出成型完成的铰链零件，生产节拍可以适配高速冲床每分钟120-180次的运行需求，能大幅降低薄壁铰链类零件的加工周转成本，也能避免多次定位带来的形位公差超差问题。

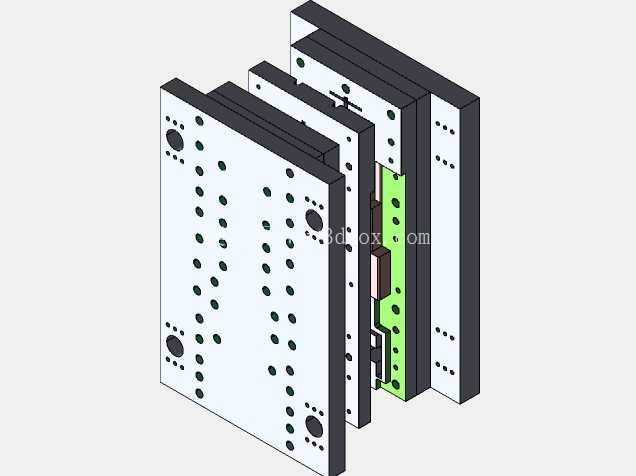

从结构布局来看，整套成型组件采用分层堆叠的模架安装逻辑，上下模座采用标准钢板模座加工，所有成型镶件通过销钉定位、螺丝锁固在对应的固定板、卸料板、凹模板上，安装边界完全适配标准的250吨宽台面高速冲床的模柄位置、压板装夹空间，闭合高度控制在320mm，开模行程预留120mm的安全取件空间，不需要对现有冲床做任何改造即可直接装夹使用。成型核心的渐进工位采用分步变形的设计思路，没有直接在单个工位完成铰链卷圆的大角度变形，而是把180度的卷圆动作拆分成6个渐进工位，从最初的45度预弯开始，每一个工位只完成20-30度的弯曲变形，同时每个工位都设置了独立的弹压卸料与定位顶块，带料在工位间传递时始终保持被压紧的状态，不会因为带料的回弹偏移导致后续成型错位，这种分步成型的逻辑可以有效控制0.8-1.5mm厚度冷轧钢板的回弹量，成型后的铰链卷圆圆度公差可以控制在0.05mm以内，同轴度满足后续穿装销轴的装配要求，不需要后续额外的校形工序。

在实际生产场景中，这套结构主要适配厚度0.6-2.0mm的冷轧钢板、镀锌钢板类铰链零件加工，常见的应用场景包括电气机柜的门铰链、家用冰箱门铰链、文件柜合页、小型设备舱盖铰链这类需要批量生产的薄壁冲压铰链，相比传统的铸造成型铰链、机加工铰链，冲压级进模生产的零件材料利用率可以达到78%以上，单件加工能耗仅为铸造成型的15%，零件的壁厚均匀性、表面质量也更适合后续的喷塑、电镀等表面处理工序。结构设计上充分考虑了模具的维护便利性，所有接触带料的成型镶件都采用了快换式结构，易磨损的弯曲工位镶件采用硬质合金材料镶拼，不需要拆卸整套模架即可在机台上完成磨损镶件的更换，单次更换时间控制在15分钟以内，能有效降低连续生产过程中的停机维护时间。同时在成型工位的对应位置设置了误送料检测触点，一旦带料送进步距出现偏差，检测触点会立刻触发冲床急停信号，避免误送料导致的模具镶件崩损，整套结构的导向采用独立的内导柱配合外导柱的双重导向结构，内导柱配合卸料板做精密导向，导柱导套的配合间隙控制在0.008mm以内，即使高速冲压过程中出现偏载，也能保证上下模的对中精度，避免成型面出现啃伤、错位的问题。

从安装适配的角度来说，所有成型组件的安装孔位、避让槽都按照标准级进模的设计规范排布，卸料板上对应成型凸模的位置设置了专门的弹顶销，开模时可以把带料从凸模上平稳顶出，不会出现带料粘在上模的问题，下模的成型凹模位置设置了废料排出槽，冲裁产生的细小废料可以通过槽体直接滑落至冲床的废料出料口，不会在模腔内堆积导致的零件压伤、模具损坏。针对铰链成型过程中常见的卷圆错位、回弹超差、表面刮伤等问题，这套结构在每个渐进成型工位都设置了微调镶块，通过修配微调镶块的厚度即可补偿不同批次材料的回弹差异，不需要对核心成型凸模、凹模做大面积修磨，大幅降低了模具的试模、调模成本，对于小批量多品种的铰链类零件生产，只需要更换对应的成型镶件即可适配不同直径、不同展开长度的铰链零件，模架部分可以通用，进一步压缩了新零件的模具开发成本与开发周期。
