农用拖拉机低噪排气消声装置结构设计

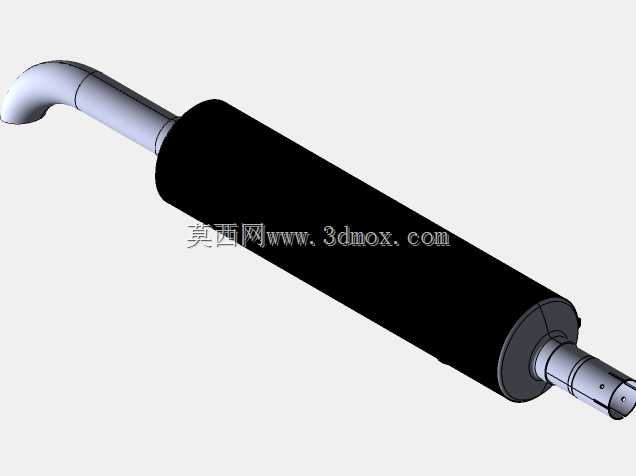

这款消声装置主要适配中小马力农用拖拉机的排气系统，针对田间作业、短途转运等场景下的排气噪声问题做了针对性结构优化，区别于普通车用消声器，它需要兼顾农用机械高粉尘、持续高负荷运转、颠簸工况下的耐用性，不能只追求降噪效果而过度增加排气背压影响柴油机动力输出。从结构上看，整体采用卧式圆柱筒体布局，进气端设置了带定位轴肩的连接段，预留了标准法兰安装位，可直接对接拖拉机排气歧管的出口端，安装时不需要额外改动原有排气支架的固定点位，筒体长度控制在适配多数轮式拖拉机发动机舱侧方安装空间的范围，不会超出机罩外廓干涉转向或农具挂接，出气端采用弯管导向结构，将排气导向斜上方，避免高温排气直吹轮胎或田间作物，也能减少作业时排气卷吸地面扬尘的问题。内部结构采用多级抗性消声结合微穿孔阻尼的设计思路，前端设置扩张腔，利用管道截面突变降低排气脉冲的峰值压力，中间段设置多组错位隔板，将气流多次折返，消耗排气的声能，同时避免气流直吹筒体尾部产生再生噪声，尾部的穿孔管结构可以进一步削弱中高频段的排气噪声，整体阻尼结构的设计充分考虑了农用柴油机的排气温度特性，预留了足够的热膨胀余量，避免长时间高负荷下筒体变形开裂。在实际使用场景中，这类低噪消声器可以有效降低拖拉机怠速、作业、运输不同工况下的排气噪声，减少对作业人员的听力损伤，也能满足村镇道路通行时的噪声管控要求，同时筒体外部采用耐高温防锈涂层，适配田间高湿度、多农药化肥腐蚀的使用环境，连接部位的密封结构做了加宽处理，避免长期颠簸后出现漏气异响的问题。建模过程中对安装边界做了充分校核，进气端连接轴的直径、伸出长度都匹配主流拖拉机的排气接口尺寸，筒体的固定吊耳位置对应原有车架的安装孔位，替换原有消声器时可以直接装配，不需要重新打孔焊接，出气弯管的弯曲半径经过气流仿真优化，在改变排气方向的同时尽可能降低排气阻力，不会造成柴油机功率损失，筒体的壁厚选择兼顾了轻量化和抗冲击要求，能抵御田间作业时飞溅的碎石撞击，不会轻易出现凹坑变形影响内部消声结构的位置精度。
