农用机械剪式悬挂驾乘座椅结构设计

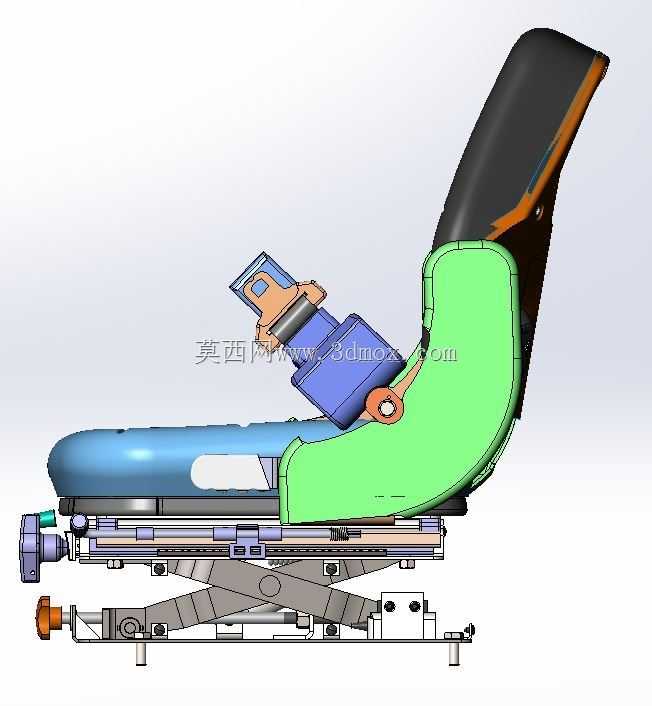

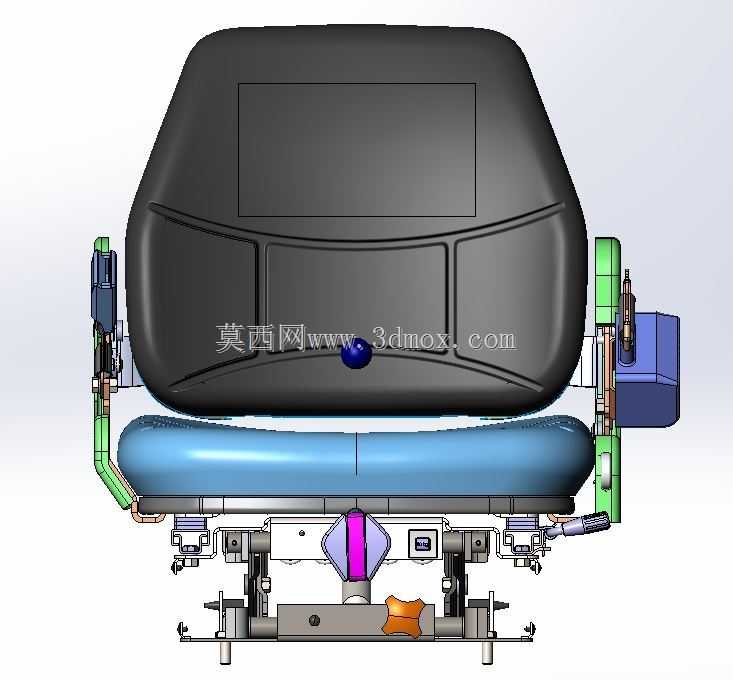

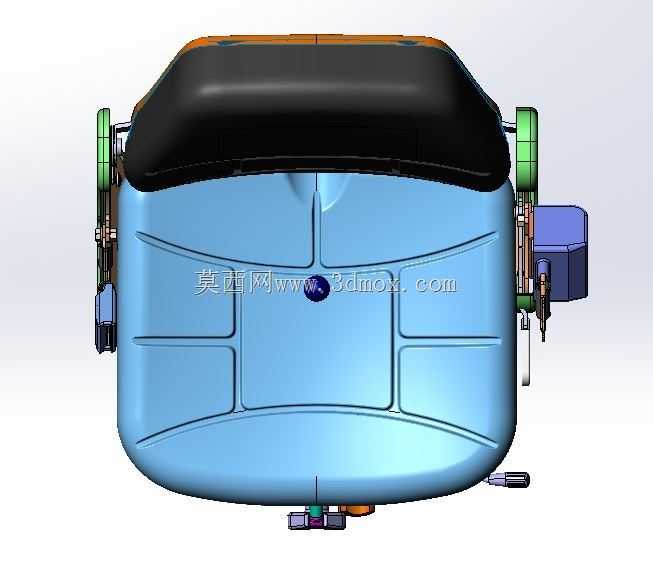

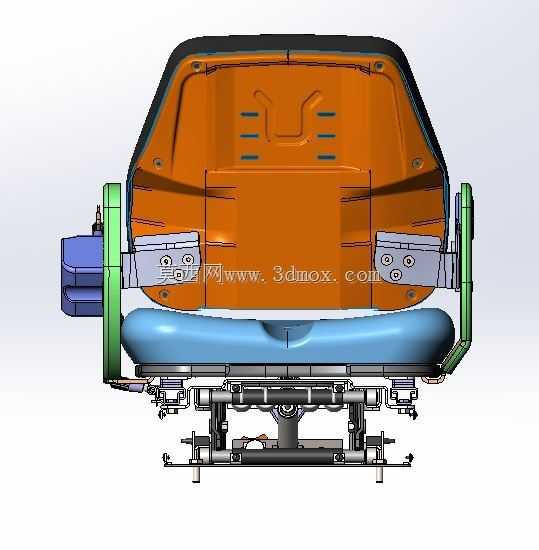

　　这款剪式悬挂驾乘座椅，主要适配大马力轮式拖拉机的驾乘舱布局，也可拓展应用于同级别非道路移动农用作业机械，解决长期田间作业时路面颠簸、机具共振传导至驾乘人员的疲劳损伤问题。从结构设计逻辑来看，整套座椅采用分层布局，上部为靠背与座垫的承载主体，靠背采用一体冲压成型的金属背板做支撑骨架，预留了蒙皮与缓冲发泡层的安装卡槽，两侧设置侧护板安装位，可根据配置需求加装扶手、操纵扶手箱等附属部件；座垫部分采用曲面承托结构，贴合人体腿部与臀部的自然承压曲线，底部预留缓冲层安装空间，避免硬质骨架直接接触驾乘人员。核心的剪式悬挂机构布置在座垫下方，采用多组交叉铰接的剪臂作为承载传力结构，剪臂之间通过耐磨衬套连接铰接点，保证上下浮动过程中无卡滞、

　　无横向窜动，悬挂行程覆盖田间作业常见的颠簸振幅区间，可过滤大部分来自底盘、作业机具传导的高频振动，同时在悬挂机构的两侧设置了导向限位结构，避免极端工况下剪臂出现超行程脱位的问题。安装边界方面，整套座椅底部采用标准化的四点安装接口，适配多数拖拉机驾乘舱地板的通用安装孔位，安装时无需对舱体地板做额外改制，整体宽度控制在农用机械驾乘舱的常规预留空间内，不会与周边的操纵杆、踏板、侧围内饰产生运动干涉。设计过程中优先考虑了农用作业的恶劣工况，剪臂铰接点、导向滑动面都做了防尘密封结构设计，避免田间尘土、秸秆碎屑进入运动副造成异常磨损，悬挂的阻尼参数匹配农用机械的作业振动频率，不会出现过软导致的驾乘晃动感，也不会因过硬失去减振效果。

　　靠背的倾角可根据驾乘人员的操作习惯做小范围调整，调整机构集成在侧部安装位，操作时无需离开座椅即可完成锁定与解锁，适配不同身高、不同作业姿态的操作需求。整套结构的受力路径经过反复校核，从座垫承载的重力到颠簸产生的冲击载荷，都能通过剪臂均匀传导至底部安装座，不会出现局部应力集中导致的结构开裂问题，金属骨架部分采用冲压焊接成型工艺，兼顾结构强度与生产制造成本，适合批量配套农用机械主机厂的装配需求。
