铰链式钣金级进模送料进级机构

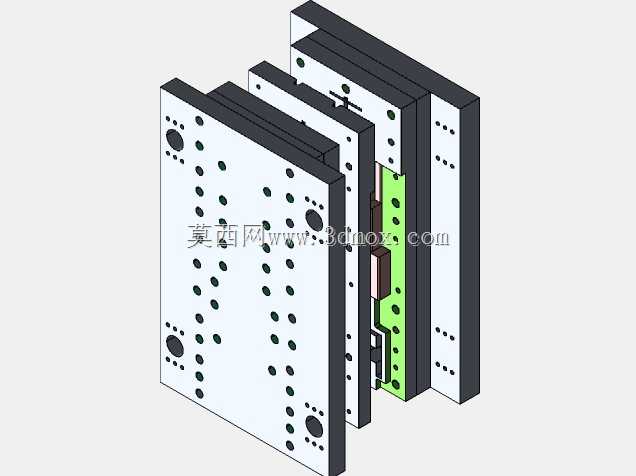

　　这套铰链式进级机构主要应用于多工位钣金级进冲压生产线，承担板料在相邻冲压工位间的精准步进送料任务，适配0.5-3mm厚度的冷轧钢板、镀锌板等常用钣金冲压原材料，可覆盖家电钣金结构件、汽车小型冲压件、3C产品金属外壳等量产冲压场景的送料需求，相比传统的辊式送料、夹钳式送料结构，该机构在薄料、带异形预冲孔的条料送进场景下，能更好避免板料移位、孔位变形的问题。从结构设计逻辑来看，该机构采用多层叠板式装配架构，主体承力板件经过调质处理，板面密布的安装孔位预留了不同工位的调整余量，可根据实际排样方案调整送料行程、定位销位置，无需重新加工主体板件就能适配多款近似规格的冲压件生产。中间的绿色导向组件采用自润滑耐磨材质，配合铰链式的联动摆臂结构，

　　在冲床滑块下行完成冲压的回程阶段，铰链摆臂会带动定位销精准卡入条料的预冲定位孔，拖动条料前进一个固定步距，送料步距精度可控制在±0.02mm以内，完全满足精密级进模的工位定位要求。安装边界方面，整套机构的叠装总厚度可根据冲床台面的开模空间进行适配，板件上的定位销孔、安装沉孔均按标准模架规格设计，可直接通过螺栓固定在级进模的下模座进料侧，不需要额外改造模架结构，进料端预留了条料导入的导向斜面，能避免条料初始送进时的卡滞问题。机构的运动部件全部内置在叠板形成的空腔内，冲压过程中产生的金属碎屑不会落入运动副造成卡滞，日常维护仅需定期在导向面涂抹少量冲压润滑脂即可，连续高速冲压工况下的运行稳定性优于外露式的送料结构。在排样设计阶段，

　　工程师仅需在条料侧边对应位置冲出匹配的定位工艺孔，就能和该机构的定位销实现配合，不需要额外增加侧刃切边工位，能一定程度上提高板材利用率，降低单件冲压的原材料成本。针对带弯曲、拉伸工位的级进模，该铰链式结构的送料动作带有微小的抬升余量，拖动条料前进时不会剐蹭已成型的凸起结构，避免成型部位在送料过程中被拉变形，这也是传统刚性夹钳送料结构难以实现的特性。
