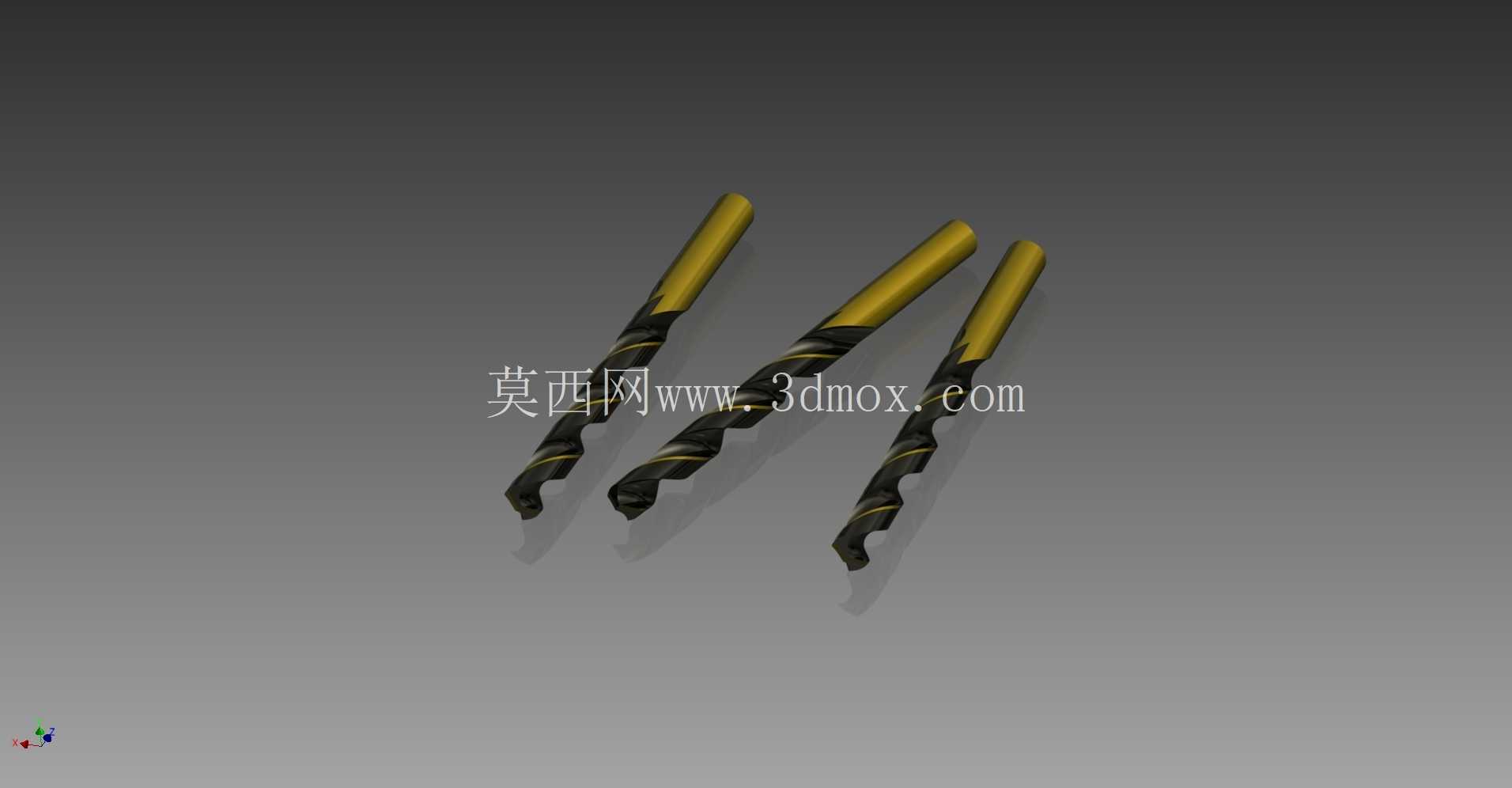

英制5/16英寸高速钢麻花钻结构设计

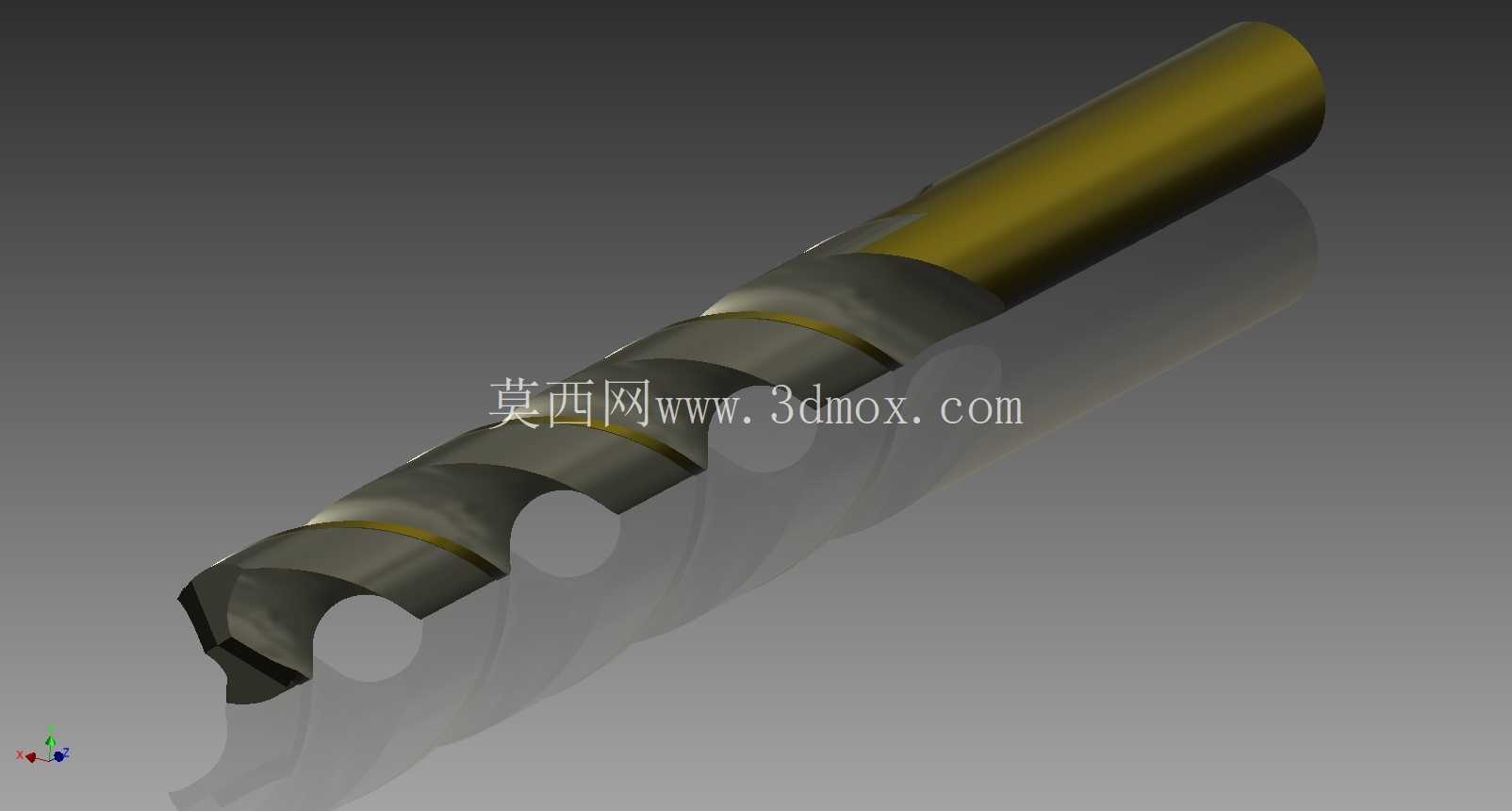

　　在机械加工的孔加工工序里，麻花钻是应用覆盖范围最广的切削刀具之一，这款英制5/16英寸规格的麻花钻，主要适配台式钻床、立式钻床、加工中心以及手持电钻等各类带钻夹头的加工设备，可完成碳钢、合金钢、铸铁、有色金属等多种常见工程材料的实体钻孔作业，在模具制造、设备维修、五金加工、钣金作业等场景中都有高频使用需求。从结构设计来看，这款麻花钻采用经典的双螺旋槽结构，螺旋槽的导程经过优化设计，既能够保证钻削过程中切屑可以顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成钻头卡滞、孔壁刮伤，也能兼顾切削液沿着螺旋槽顺利输送到切削刃区域，降低钻尖部位的切削温度，减少刀具磨损。

　　钻尖部分采用标准的118度顶角设计，这个角度是针对普通钢材钻削优化的通用角度，既能够保证钻尖切入工件时的定心性能，减少钻孔初期的滑移偏移，也能平衡两个主切削刃的切削负荷，避免单刃过载造成崩刃。横刃部分经过修磨考量，在建模时预留了横刃修磨的结构余量，实际使用中作业人员可根据加工材料的硬度调整横刃长度，硬材料加工时适当保留横刃提升钻尖强度，软材料加工时修短横刃减小轴向进给力，降低钻床的负载。刀具的柄部采用直柄结构，直径与切削部分保持一致，适配常规的三爪钻夹头装夹，装夹时只要保证柄部夹持长度不小于15毫米，就能避免高速钻削过程中出现钻头打滑、偏摆的问题，保证钻孔的同轴度。

　　从安装边界来看，这款钻头的总长度符合英制直柄麻花钻的标准长度系列，在普通台式钻床上使用时，只要工件的钻孔深度不超过钻头螺旋槽的有效长度，就可以一次进给完成通孔或者盲孔加工，不需要中途退刀排屑；如果是加工深孔，也可以配合分段进给的方式，每次进给深度达到2倍直径后退出钻头排屑，避免切屑卡滞。在实际的模具制造场景中，这类钻头常用来加工模具模板上的螺丝过孔、销钉底孔，加工时配合合适的切削参数，针对45号钢材料采用15-20米每分钟的切削线速度，进给量控制在0.1-0.15毫米每转，就能获得粗糙度合格的孔壁，后续不需要额外铰孔就能满足普通装配的精度要求。

　　在设备维修场景中，手持电钻搭配这款钻头可以完成机架、护罩等钣金件的现场钻孔作业，直柄结构装夹快捷，不需要配套专用的刀柄，适配性强。建模过程中，螺旋槽的曲面造型是核心难点，需要保证切削刃的后角沿着刃口方向均匀变化，从外圆到钻芯位置后角逐渐增大，避免后刀面与孔壁产生摩擦，同时也要保证钻芯厚度从钻尖向柄部方向逐渐递增，提升钻头的整体刚性，避免钻削深孔时钻头弯曲造成孔斜。两个主切削刃的对称性也做了严格的结构约束，保证两个刃口的长度、角度完全一致，避免钻削时出现单刃切削的情况，减少钻孔的扩大量，提升孔的尺寸精度。刃带部分的设计采用窄刃带结构，既可以引导钻头沿着进给方向稳定前进，也能减少刃带与孔壁的接触面积，降低钻削过程中的摩擦阻力，减少发热。在实际选型时，这款5/16英寸的钻头对应公制尺寸约7.94毫米，适合加工公称直径8毫米左右的底孔，比如攻制M9螺纹前的底孔加工，或者装配英制5/16英寸螺栓的过孔加工，不需要额外扩孔就能满足装配间隙要求。针对不同的加工材料，这款钻头的结构也预留了调整空间，比如加工铝合金等软金属时，可以适当加大螺旋角提升排屑性能，加工不锈钢等粘滞材料时，可以适当减小顶角改善切削刃的散热条件，模型的参数化结构可以快速调整这些几何参数，适配不同的加工需求。
