工业铸造生产线配套防护机库结构设计

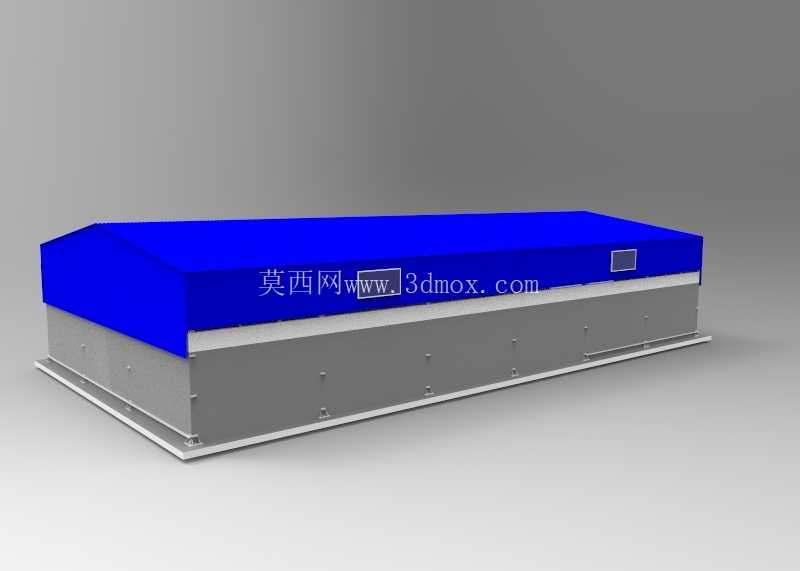

　　在常规重力铸造、低压铸造的连续生产车间内，这类长条形机库多布置在铸型输送线的中段衔接位置，主要承担敞开作业段的物理防护功能——既可以阻挡浇注过程中飞溅的高温铝液、铁屑烫伤周边巡检人员，也能避免车间内的浮尘、落砂掉落到未凝固的铸型型腔中造成铸件夹砂缺陷，同时还能将作业段的噪声、烟气限制在半封闭空间内，配合顶部的排风管道集中收集处理，改善车间整体作业环境。从结构设计逻辑来看，该机库采用下灰上蓝的分体式壳体结构，下部底座采用加厚钢板折弯焊接成型，底座边缘预留了均匀分布的安装孔位，可直接通过膨胀螺栓固定在车间的混凝土地基上，安装时需要保证底座平面的水平度误差控制在每米0.5mm以内，避免后续上部护罩安装后出现拼接缝隙不均的问题。

　　上部的蓝色罩体采用圆弧过渡的顶盖设计，相比平顶结构不容易积灰，日常清洁维护时只需用压缩空气吹扫即可，罩体侧面预留了小型观察窗，巡检人员不用打开护罩就能直接观察内部铸型的输送、冷却状态，观察窗采用耐高温的钢化玻璃材质，可承受近距离120℃的持续温度辐射，不会出现长期使用后发黄、开裂的问题。罩体与下部底座的拼接处采用嵌入式密封胶条设计，能有效减少内部烟气从拼接缝隙溢出，同时胶条采用耐老化的丁腈橡胶材质，可适应铸造车间夏季高温、冬季低温的温差变化，长期使用不会出现硬化脱落的问题。

　　在实际选型适配时，需要重点核对机库的内部净空尺寸，要保证内部通过的铸型托盘、输送辊道的最高点距离罩体内壁至少留有150mm的安全间隙，避免输送过程中铸型晃动碰撞护罩内壁；机库的两端预留了与前后段输送线护罩对接的法兰边，安装时可通过螺栓直接拼接，不需要额外做过渡连接件，能大幅缩短现场安装的工期。从结构强度设计角度，下部底座的钢板厚度不低于5mm，内部焊接了横向和纵向的加强筋，可承受人员偶尔踩踏的载荷，方便日常检修时站在底座边缘操作；上部罩体采用2mm厚的冷轧钢板折弯成型，内部每隔800mm设置一道加强筋，避免罩体跨度太大出现中部下凹变形的问题，同时罩体的重量控制在合理范围内，后期需要检修内部设备时，两名检修人员即可将单段罩体抬起移开，不需要动用起重设备。

　　这类机库除了应用在铸造生产线外，也可适配在长条形的工件冷却线、喷涂烘干线的防护段，只需要根据实际输送线的宽度、长度调整罩体的整体尺寸，观察窗的位置也可以根据巡检需求灵活调整开设位置，整体结构的模块化程度较高，不需要重新开模即可快速适配不同的生产线布局。在三维建模过程中，需要重点还原底座安装孔的位置精度、罩体拼接处的止口结构、观察窗的安装卡槽细节，这些细节直接影响后续生产加工时的装配精度，如果建模时忽略了止口的配合尺寸，现场安装时很容易出现护罩拼接错位、密封胶条压合不严的问题，导致防护效果打折扣。另外建模时需要考虑罩体的折弯工艺圆角，所有钢板折弯处的内圆角半径按照钢板厚度的1.5倍设置，避免折弯时出现钢板开裂的问题，同时焊接处的焊缝要做连续焊的工艺示意，保证底座的结构强度，避免长期使用后出现焊缝开裂、底座变形的问题。
