框架式150立方储运罐结构设计

在散装液体物料的多式联运场景里，这类带标准框架的储运罐体是衔接公路、铁路、海运转运环节的核心载具，不同于固定安装的厂区立式储罐，该结构完全适配ISO标准集装箱的吊装、堆码、锁固要求，不需要额外定制转运工装就能直接在不同运输载具之间切换，大幅降低跨区域液体物料转运的换装成本。从实际使用场景来看，这类罐体主要用于非危类液态工业原料、散装食用流体、建筑用外加剂等介质的中长途运输，框架结构承担全部的堆码载荷、吊装冲击力与运输过程中的惯性载荷，内部罐体仅负责介质密封与承压，载荷传递路径的清晰划分是这类产品设计时的核心逻辑，避免罐体本体直接承受外部载荷导致的变形、焊缝开裂问题。

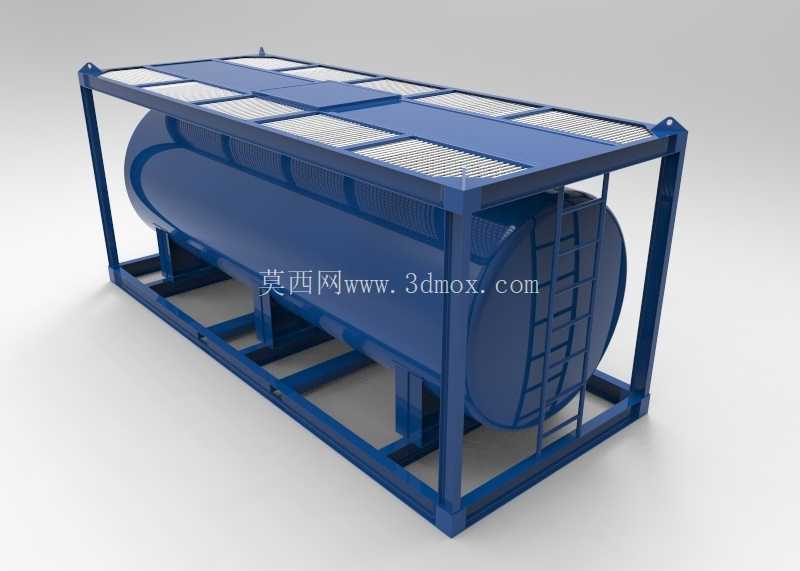

设计过程中首先确定的是外部框架的边界尺寸，整体长宽高完全匹配20英尺标准集装箱的外部尺寸要求，角件位置完全对应标准集装箱的锁固点位，能直接适配现有港口、货场的集装箱吊具、运输车辆锁止机构、堆场堆码工位，不需要对现有物流设施做任何改造。框架主体采用高强度矩形钢管焊接成型，底部设置多道横向承托梁，梁体与罐体之间设置弧形贴合的鞍座结构，鞍座与罐体外壁之间预留橡胶缓冲垫的安装间隙，避免运输过程中罐体与框架之间出现刚性摩擦，同时缓冲路面颠簸带来的振动冲击。罐体顶部设置多块防滑走台板，走台板采用格栅式冲孔结构，既减轻上部结构重量，又能避免雨天、凝露天气下操作人员巡检时滑倒，走台板周边设置可拆卸的防护栏安装位，满足不同工况下的顶部作业防护要求。罐体端部设置直爬梯，爬梯踏步采用防滑花纹钢板弯折成型，爬梯与框架立柱采用螺栓连接，便于后期损坏后的更换维护，爬梯上下端分别与顶部走台、底部框架做可靠连接，避免攀爬时出现结构晃动。

罐体本体采用环向加强筋做结构补强，加强筋沿罐体轴向等距分布，在不显著增加罐体壁厚的前提下提升罐体的刚性，降低满装状态下罐体的椭圆变形量，避免变形导致的焊缝疲劳损伤。罐体两端的封头采用标准椭圆封头结构，受力状态更均匀，能更好的承受内部介质的静压力与运输过程中的液体晃动冲击力。框架顶部四个角点设置标准集装箱角件，角件与框架主立柱做全熔透焊接，满足堆码时五层满载箱体的载荷要求，底部角件同时兼容叉车叉取、吊具吊装、车辆锁固三种作业方式，叉车位的设置考虑了常规集装箱叉车的叉齿间距与叉齿长度，避免叉取时出现干涉。

在安装边界的考量上，框架底部的承托梁上预留了罐体固定的螺栓孔位，鞍座与罐体之间的缓冲垫厚度根据满载状态下的静挠度计算确定，避免长期使用后缓冲垫出现永久变形导致罐体移位。罐体顶部预留了人孔、进料口、呼吸阀、液位检测装置的安装接口，接口位置避开顶部走台的作业通道，同时预留足够的操作空间便于阀门、仪表的后期维护。罐体底部设置卸料口，卸料口位置低于罐体内部最低液位点，保证介质能够完全排空，避免残留积液导致的介质交叉污染，卸料口周边设置防护撞梁，避免装卸作业时接头被碰撞损坏。

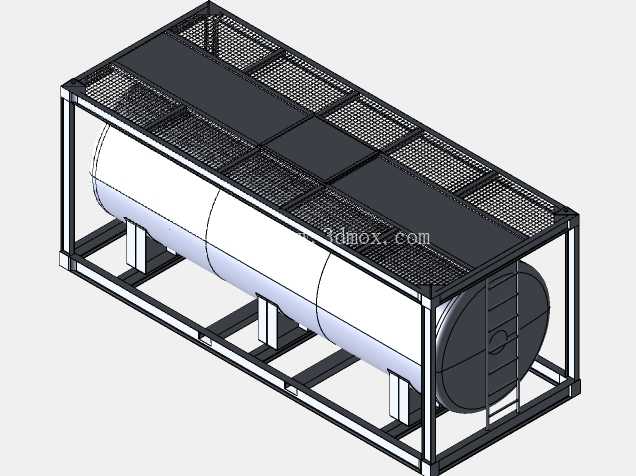

从结构建模的角度来看，整个装配体采用自顶向下的设计思路，先确定整体外框的基准面与角件位置，再依次搭建底部承托结构、罐体本体、顶部走台、端部爬梯、防护结构，所有配合位置均预留实际生产中的焊接收缩余量与装配公差，避免生产过程中出现装配干涉。框架的所有杆件连接位置均设置圆弧过渡，避免应力集中导致的焊缝开裂，罐体与鞍座的配合面做贴合度校验，保证受力均匀分布在整个鞍座接触面上，不会出现局部点接触导致的罐体局部变形。这类结构的设计核心是在满足标准物流接口要求的前提下，尽可能降低结构自重，同时保证足够的强度与刚度，平衡运输载荷能力与设备自重的关系，提升单次运输的有效载荷占比，降低全生命周期的使用成本。
