模拟金属探测控制电路板结构设计

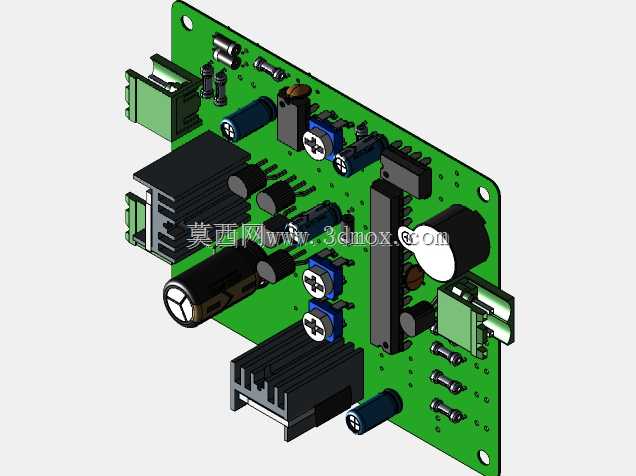

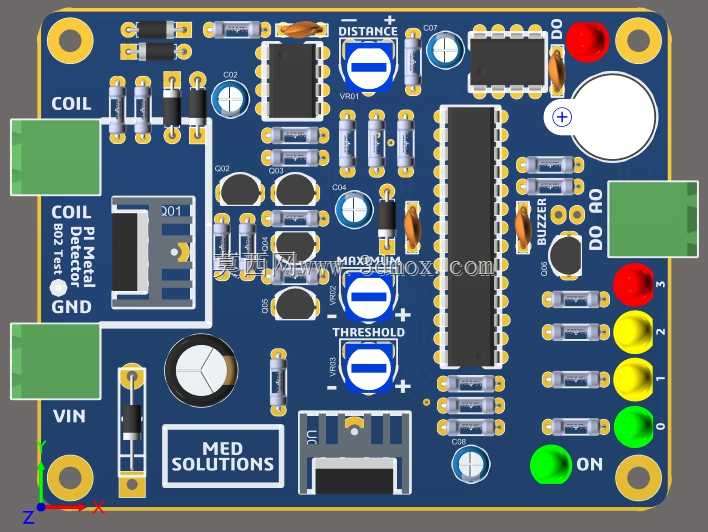

　　这款模拟金属探测控制板的设计，核心围绕近距离金属异物检测的实用场景展开，日常可覆盖手持式安检排查、工地埋地金属管线定位、废旧金属回收分拣、小型加工件金属杂质筛查等多个实际使用场景，区别于数字式探测方案，模拟电路架构的探测响应延迟更低，对小尺寸金属物件的信号捕捉灵敏度更具优势，适合对响应速度有要求的连续探测作业。从功能布局来看，板载预留了探测线圈的专用接线端口，端口旁设置了信号匹配调理电路，通过可调电位器实现探测距离阈值、信号触发门限的独立调节，调节旋钮旁预留了参数标识位，方便现场调试时快速记录校准参数；板上集成了多颗状态指示LED，分别对应电源接通、探测触发、阈值临界、信号强度分级提示，蜂鸣器驱动电路紧邻信号输出端口，

　　触发时可同步输出声光提示，无需额外外接提示模块。设计过程中充分考虑了手持探测设备的安装边界，板体四角预留了标准安装固定孔，孔位间距适配常见的手持设备外壳安装柱尺寸，所有外接接口均布置在板体边缘区域，包括电源输入端口、信号输出端口、线圈连接端口，避免内部走线与外壳结构产生干涉；板上的电解电容、大功率电阻等发热元件均避开了手持握持对应的外壳区域，减少长时间工作时外壳局部发烫的问题，接插件选型全部采用卧式贴装或矮型立式封装，控制整体板厚方向的尺寸，适配薄型手持外壳的内部空间要求。电路布局上，模拟信号调理通路与电源供电通路做了分区排布，减少电源纹波对微弱探测信号的干扰，探测线圈的输入回路做了阻抗匹配设计，可适配不同电感量的常规探测线圈，

　　无需额外改板即可匹配不同探测深度需求的线圈配件；板上预留的调试测试点分布在板边位置，生产调试时可直接通过探针接触测试点完成参数校准，无需拆解外接线路。从安装适配性来看，板体的整体轮廓做了圆角处理，避免安装时刮蹭外壳内壁，所有元件的最高封装高度控制在常规手持壳体内腔的安全高度范围内，电源输入端预留了防反接保护电路的安装位，可根据实际成本需求选择是否贴装保护元件，信号输出端口兼容常规的电平信号输出要求，可直接外接后续的执行模块或者数据采集设备，拓展不同的使用场景。在实际使用逻辑上，当探测线圈靠近金属物件时，线圈的等效参数发生变化，信号调理电路捕捉到该变化量后，与预设的阈值电位做比对，当变化量超过触发门限时，

　　同步点亮对应等级的信号指示灯并驱动蜂鸣器发出提示音，阈值调节电位器可根据现场的环境干扰情况调整触发灵敏度，避免周边固定金属物件产生误触发，距离调节电位器可匹配不同直径的探测线圈，调整对应的有效探测范围。板上的电源电路支持宽电压直流输入，适配常规的电池供电场景，满足手持设备的移动使用需求，所有贴片元件的排布均符合常规SMT贴片加工的工艺要求，元件间距满足生产加工的最小安全距离，减少生产过程中的连锡、虚焊风险，接插件的焊盘做了加大处理，提升经常插拔接线场景下的焊盘连接强度，避免外力拉扯导致焊盘脱落。
