脉冲感应式数字金属探测控制电路板设计

　　该探测控制板采用脉冲感应探测原理设计，核心功能是通过前端线圈接口连接外置探测线圈，利用电磁感应效应识别金属物体，可适配多种不同尺寸的探测线圈，覆盖从微小金属碎屑到较大金属构件的检测需求，常见应用场景包括地下管线探查、废旧金属回收分拣、安检通道金属检测、食品加工生产线金属异物剔除、木材加工环节铁钉探测等领域，能有效避免生产设备被金属异物损坏，或是在安防场景中排查违规携带的金属物品，也可用于户外考古、管线施工前的地下金属障碍物排查作业。

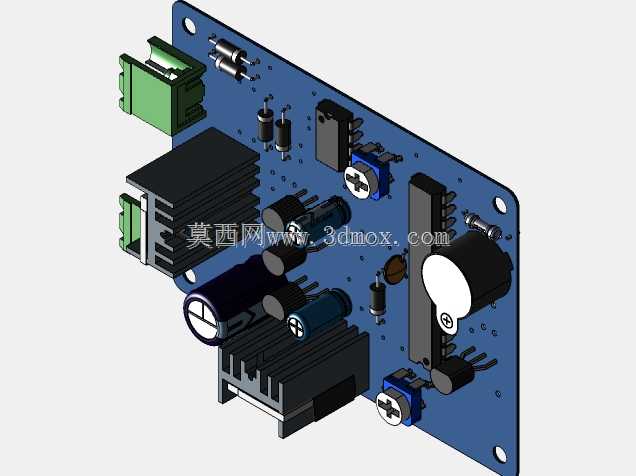

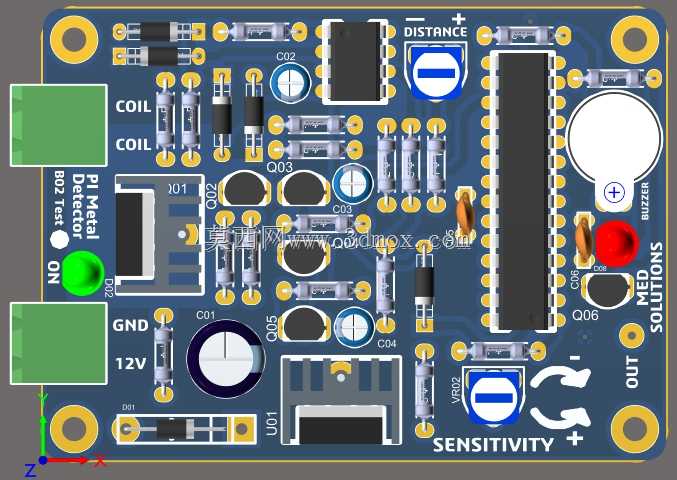

　　从电路布局来看，板载预留了两组COIL接线端子，用于连接探测线圈的两端，端子旁设置了对应的阻抗匹配与信号调理电路，包含多组精密电阻、电容与高频三极管，负责产生脉冲激励信号并接收线圈返回的感应信号；板上设置了距离调节与灵敏度调节两个独立的调节回路，分别对应探测距离阈值设定与检测灵敏度标定，两个调节位均预留了直插式可调电容安装位，调试人员可通过调整可调元件参数，适配不同使用场景下的探测需求——比如在食品生产线异物检测场景下，可将灵敏度调高以识别毫米级的金属碎屑，在户外地下金属探查场景下，可调整距离参数提升深层金属的识别能力。供电部分采用12V直流供电设计，板载电源输入端子旁设置了极性保护电容与滤波电路，可适配常见的工业开关电源、车载电源或是大容量锂电池组供电，满足固定工位与移动作业的不同供电需求。

　　板载核心控制芯片采用双列直插封装设计，预留了完整的编程与信号输出接口，OUT端子可直接连接报警蜂鸣器、指示灯或是后续的PLC控制回路，实现检测到金属后的信号联动，比如触发生产线剔除机构动作、触发报警装置启动。板上预留了电源指示灯与检测状态指示灯安装位，通电后电源指示灯常亮，检测到金属时状态指示灯点亮，配合板载蜂鸣器安装位可实现声光报警提示。

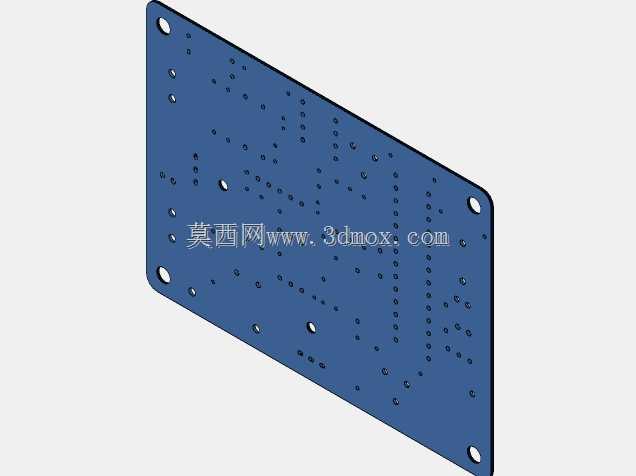

　　从安装边界来看，电路板采用标准矩形设计，四角预留了直径3.2mm的安装孔，可直接通过铜柱固定在ABS塑料外壳内，安装孔位间距符合通用小型控制板的安装规范，可适配市面上常见的手持探测设备外壳、固定式检测通道控制盒的安装尺寸；板上所有直插元件的高度均控制在15mm以内，贴片元件均采用回流焊工艺布局，整体板厚1.6mm，敷铜层做了加宽处理，大电流回路的敷铜宽度达到2mm，可满足长时间连续工作的载流需求，避免长时间工作时电路板过热。信号回路部分做了独立的敷铜隔离，避免电源回路的纹波干扰微弱的感应信号，提升检测的稳定性，降低误报率。

　　在电路设计逻辑上，该方案将脉冲发生、信号放大、阈值比较、输出驱动四个功能模块做了独立分区布局，各个模块之间通过接地敷铜做隔离，减少模块间的信号串扰，前端信号放大部分采用低噪声运算放大电路，可将线圈返回的微伏级感应信号放大至阈值比较电路可识别的电压范围，配合可调的灵敏度参数，可实现对铁磁性金属与非铁磁性金属的统一检测，不会因为金属材质不同出现检测灵敏度大幅波动的问题。板上预留的测试点可方便生产调试时快速测量各个节点的工作电压，排查电路故障，降低生产调试的时间成本。
