立式弹簧压装定位工装结构设计

　　这套立式弹簧压装定位工装，主要面向小规格弹性组件的精密装配场景，常见于小型机电产品组装线、电子接插件生产工位、精密五金件装配工序中，用来解决带弹簧的柱类组件压装过程中弹簧偏移、压装力不均、组件对位偏差的常见问题。在实际产线应用里，这类工装不需要搭配大吨位压力设备，手动配合小型压杆即可完成作业，适合小批量多批次的柔性生产场景，也可嵌入小型半自动装配工位作为定位单元使用。

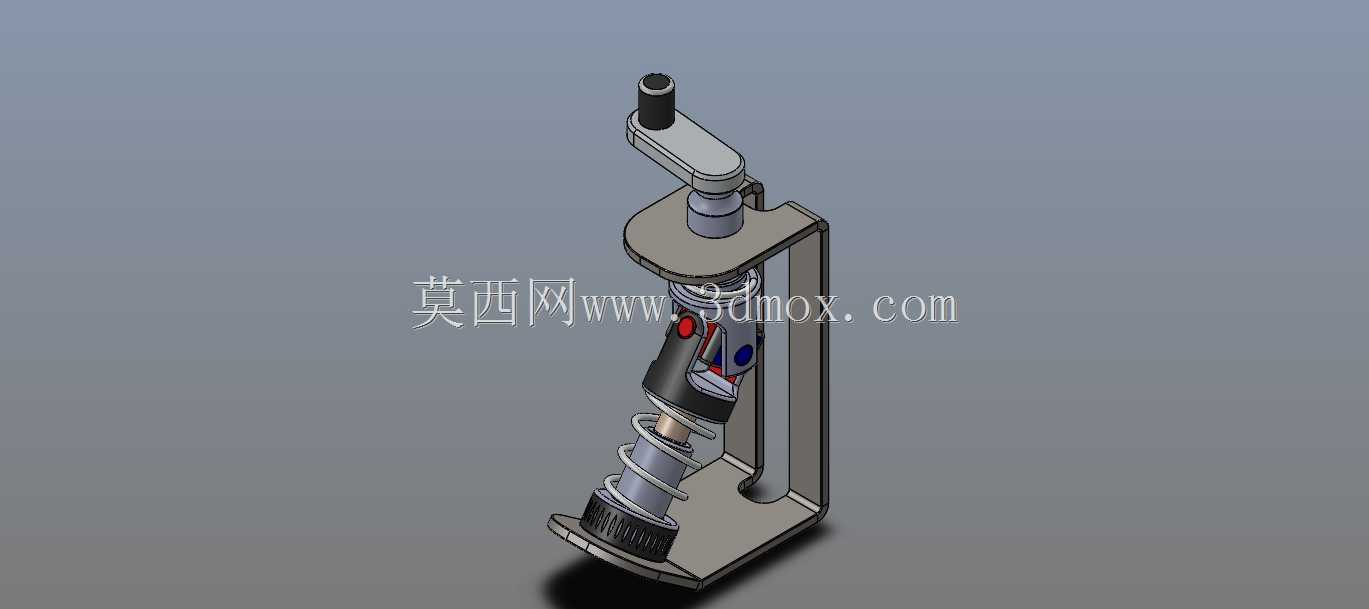

　　从功能特性来看，工装采用C型开放式立架结构作为承载主体，底部设置带定位槽的安装基座，基座上的仿形槽刚好匹配待装配组件的下端外壳轮廓，装配时可直接将下端壳体卡入槽内，无需额外锁紧即可限制X、Y方向的位移，避免压装过程中壳体侧滑。立架的竖直臂作为导向基准，上部设置带铰接结构的压杆组件，压杆下端的压头做了内凹仿形设计，刚好贴合待压装的上端柱塞端面，压装过程中压力垂直向下传递，不会出现偏载导致的弹簧卡滞、柱塞歪斜问题。压杆与立架之间设置了导向衬套，衬套采用自润滑材质，长期往复压装也不会出现卡顿、磨损间隙过大的问题，压装行程通过立架上的限位台阶做硬限位，避免压装过度导致弹簧过载失效或者壳体开裂。

　　设计思路上，这套工装优先考虑了装配操作的便捷性，C型开口结构让操作人员取放工件的动作路径没有遮挡，单手即可完成上下料，另一只手操作压杆完成压装，单工位装配节拍可控制在3秒以内，相比传统的平口钳夹持压装方式效率提升明显。结构上尽量减少了非标定制零件的数量，立架采用标准板材折弯加工即可成型，导向衬套、铰接销轴、复位弹簧都可以直接选用标准五金件，后期维护更换成本极低，不需要专门定制替换配件。针对弹簧压装过程中容易弹出的安全隐患，立架的两侧做了延伸挡边，压装过程中即使弹簧意外脱出，也会被挡边挡住，不会飞出伤及操作人员，符合小型装配工装的安全设计要求。

　　从安装边界与尺寸适配来看，工装整体为立式窄体结构，底部基座的安装孔位按照标准工装台的T型槽间距设置，可直接固定在常规的装配工作台面上，不需要额外改造工作台。整体占用台面面积不足0.02平方米，即使在密集排布的装配流水线上也可以灵活布置，不会和相邻工位的工装、物料盒产生干涉。工装适配的弹簧组件自由长度在30-60mm区间，弹簧外径不超过20mm，待装配的壳体外径不超过35mm，针对同系列不同规格的组件，只需要更换基座上的仿形定位块和压头，即可快速切换适配型号，换型时间不超过2分钟，完全满足多品种小批量生产的柔性需求。

　　实际使用过程中，这套工装的压装同轴度可以控制在0.1mm以内，压装完成的组件弹簧伸缩顺畅，没有卡滞、偏磨问题，装配良率相比手工无导向压装提升了15%以上，同时大幅降低了操作人员压装时的手指被压伤的风险。结构上没有复杂的传动机构，整体可靠性高，连续作业上万次也不会出现精度衰减，日常只需要定期在导向衬套位置涂抹少量润滑脂即可完成维护，不需要复杂的校准、调试流程，非常适合中小型加工装配车间使用。
