起重作业用带螺杆连接安全吊钩结构

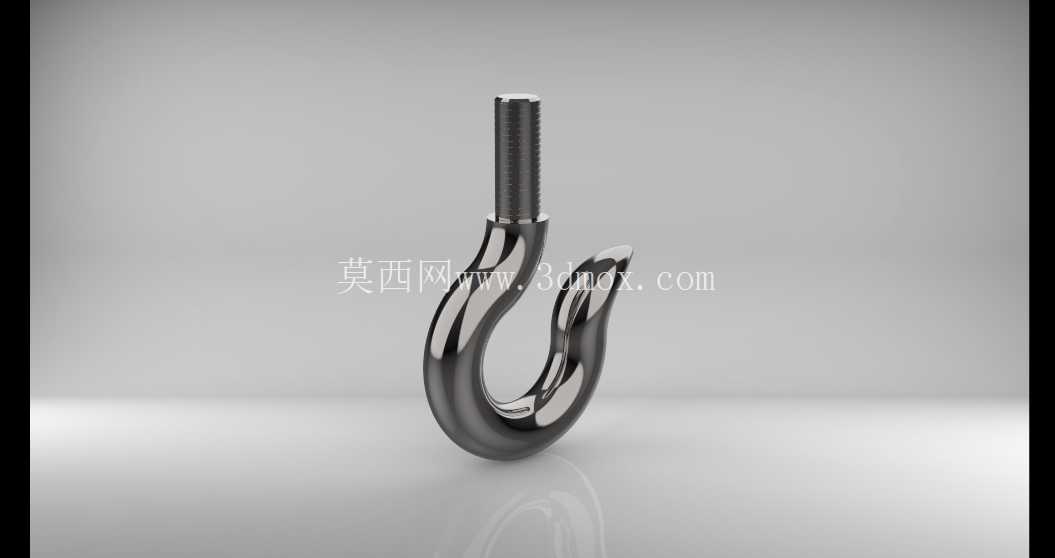

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材吊装这类常规起重作业场景里，吊钩是直接连接起重设备与被吊负载的核心受力构件，其结构合理性直接决定吊装作业的安全冗余。这款吊钩采用上端螺杆连接的结构形式，区别于传统的吊环铰接式吊钩，螺杆段可以直接拧入起重卷扬机构、电动葫芦的输出端连接座，或是定制的吊具横梁安装位，安装时不需要额外配置铰接销轴与开口销，能减少现场装配的零件数量，降低高空作业时小零件坠落的风险。螺杆段采用标准连续外螺纹设计，螺纹公差匹配通用起重设备的连接内螺纹，安装时可以通过螺纹旋合长度调整吊钩的伸出量，适配不同吊点高度差的吊装需求，螺纹末端预留的退刀槽结构能避免螺纹旋合到底时出现应力集中，防止螺杆根部在交变载荷下发生断裂。

　　吊钩的钩体部分采用流线型弯弧设计，钩身截面从上端与螺杆衔接处的圆形截面，平滑过渡到钩尖位置的扁圆形截面，这种变截面设计是按照吊装时的应力分布规律做的优化，钩身中段受拉弯组合载荷最大的位置截面尺寸最大，往钩尖方向随着载荷传递路径的缩短逐步减小截面，在保证整体强度的前提下尽可能降低吊钩自重，减少起重设备的无效负载。钩尖位置预留了安全闩的安装卡位，日常使用时配套的弹簧式安全闩会自动封闭钩口开口位置，能防止挂在钩内的钢丝绳吊索、吊装链条、尼龙吊带在作业过程中因为晃动、负载偏移从钩口滑脱，安全闩的开启压把设置在钩体外侧，作业人员挂摘吊索时单手就能按压开启，不需要额外工具操作，能提升高空吊装时的挂摘效率。

　　从安装边界来看，这款吊钩的螺杆段长度适配常规起重葫芦的连接座深度，安装后螺杆伸出连接座的长度不超过两个螺距，不会因为伸出过长导致螺纹受弯，钩体的弯弧内直径适配直径6mm到20mm的常用起重钢丝绳，以及额定载荷匹配的吊装链条，挂入吊索后吊索与钩身的接触弧长足够，不会出现吊索局部应力集中被切割的情况。在结构设计阶段，钩身的过渡圆角全部做了大圆弧处理，没有尖锐的棱角，一方面能避免吊装时尖锐棱角割伤吊索纤维或是钢丝绳钢丝，另一方面也能消除热处理时的应力集中点，降低钩体淬火时出现裂纹的概率。

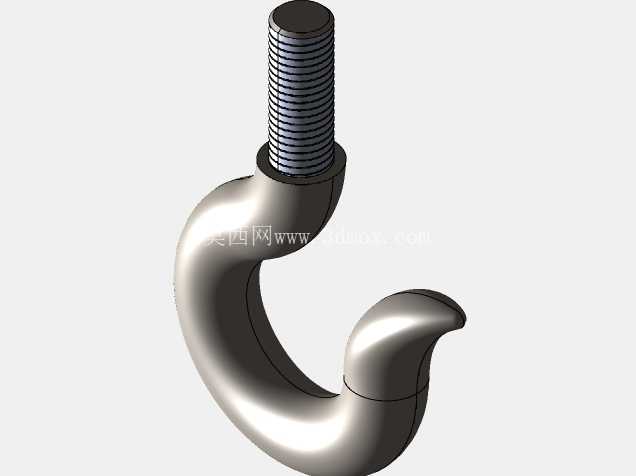

　　钩体与螺杆的衔接位置做了加粗的凸台过渡，这个位置是吊钩受载时应力最高的区域，加粗凸台能提升该位置的抗疲劳强度，应对起重作业中频繁起升、下降带来的交变载荷，避免长期使用后出现疲劳裂纹。实际使用中，这类吊钩需要配合额定载荷匹配的吊索具使用，不能超载荷吊装，同时要定期检查钩身是否有变形、裂纹，安全闩的弹簧是否失效，当钩口开口尺寸因为长期受载出现超过原尺寸10%的变形时，就需要做报废更换，不能继续使用。在三维建模过程中，钩体的曲面部分需要保证曲率连续，避免出现曲面折痕，因为折痕位置会成为应力集中点，实际生产时如果按照有折痕的模型开模锻造，会导致吊钩在受载时从折痕位置开裂；螺杆部分的螺纹需要按照标准机械螺纹参数建模，保证和实际连接部件的配合精度，不能随意修改螺纹牙型角和螺距，否则会出现安装后螺纹配合间隙过大，受载时螺纹滑牙的风险。
