带自动加料结构的多腔压制成型设备

这套带侧边加料系统的多腔压制设备，主要面向耐火砖、陶瓷坯件、粉末冶金预制件等需要批量压制成型的生产场景，在耐材制品车间、粉末成型工段可直接对接前端混料工序，完成散状物料的自动上料、定量布料、多工位同步压制的连续作业，替代传统单腔压机人工加料的低效作业模式，降低粉料扬尘对车间环境的影响，同时保证每一模次的物料填充量一致性，减少坯件成型密度差带来的成品报废问题。

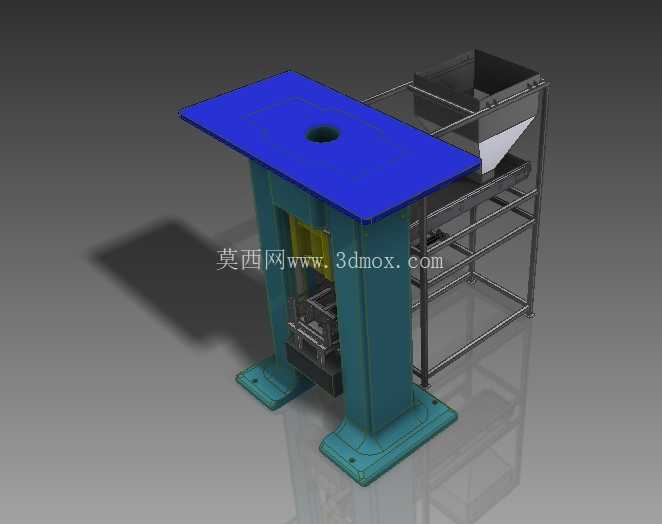

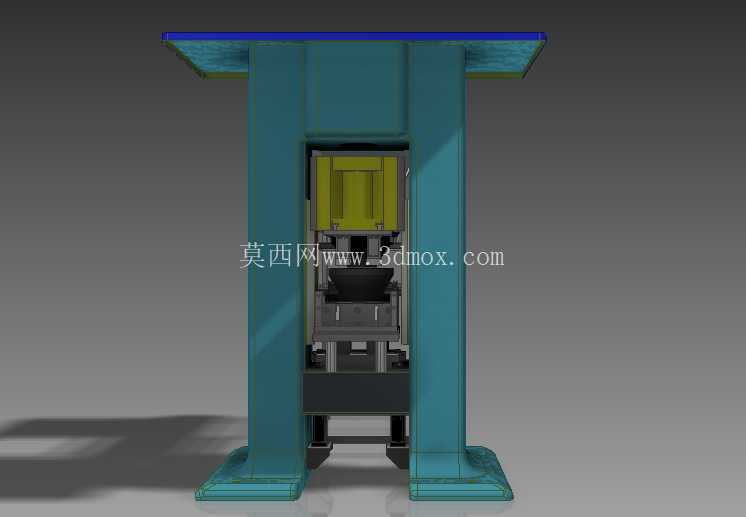

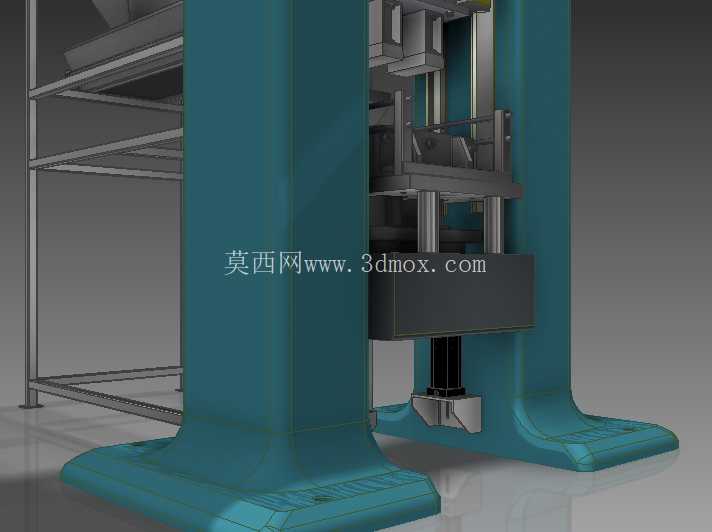

从结构布局来看，设备主体采用立式龙门框架结构，主承压立柱采用箱型焊接结构并做了时效去应力处理，底部安装脚座预留了地脚螺栓安装孔，可直接固定在硬化混凝土地面上，安装时需保证工作台面水平度偏差不超过0.1mm/m，避免压制过程中承受偏载导致立柱变形或者模具磨损不均。顶部工作台面为整块加工的厚钢板，中心开设的模柄安装孔可适配不同规格的多腔模具，台面周边预留的T型槽可快速完成模具的压紧固定，换模时不需要额外加工连接孔位，适配多品种小批量的耐材制品生产切换需求。

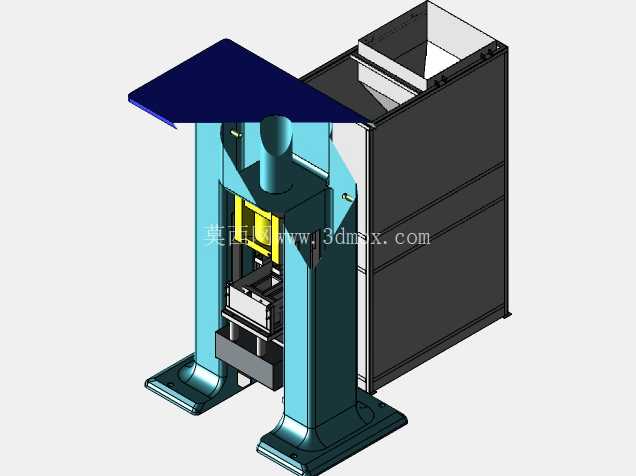

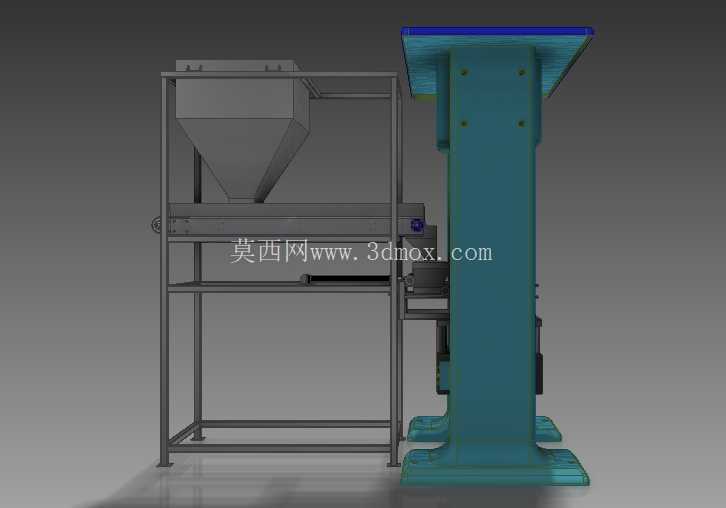

侧边集成的加料系统采用层架式结构，上层设置敞口式料斗用于承接前端混料设备输送来的散状粉料，料斗底部倾斜导料板可将物料导流至下方的送料工位，送料机构可沿水平导轨往复移动，在模腔打开时自动移动到模具上方完成定量布料，布料完成后自动退回等待位，不干涉上模的下压行程。整套加料机构的安装位置与主机主体预留了足够的维护间隙，日常清理料斗残料、更换送料易损件时不需要拆解主机主体结构，可大幅缩短设备日常维护的停机时间。

设计过程中重点考虑了多腔压制的受力均衡性，主油缸的出力中心与多腔模具的整体形心重合，避免压制时出现偏载导致的油缸密封件过早磨损。设备的操作侧预留了足够的操作空间，操作人员可站在主机正面完成模具检查、坯件取出的作业，加料侧则对接物料输送通道，整个作业流程的动线没有交叉，可避免人工操作与自动加料机构的运动干涉，符合车间生产的安全作业要求。

从安装边界来看，设备主机的占地面积约2.4平方米，加上侧边加料系统的整体占地宽度不超过2.2米，长度方向不超过1.8米，可适配常规标准车间的设备布局间距，不需要对现有厂房结构做特殊改造。设备的进料口高度可对接常规高度的粉料输送皮带，出料侧可配套皮带输送线直接将压制成型的坯件输送到下一干燥工序，不需要额外增加中转提升设备。

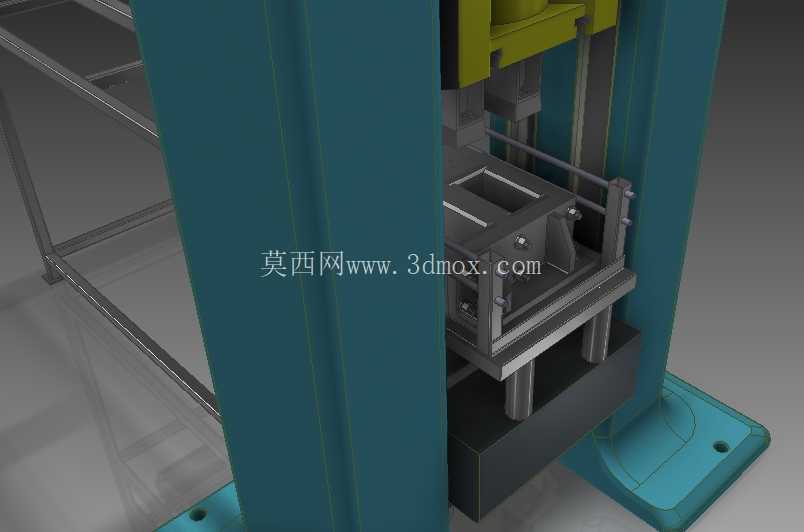

在功能实现上，这套设备的多腔结构可一次完成4-6件坯件的压制成型，相比同吨位的单腔压机生产效率可提升3倍以上，加料系统的布料速度可根据粉料的流动性调整，针对流动性差的耐火材料粉料可适当增加布料停留时间，保证每个模腔的物料填充均匀，避免出现边角缺料、密度不均的问题。设备的立柱导向面采用了可拆卸的耐磨衬板，长期使用出现磨损后可单独更换衬板，不需要更换整根立柱，大幅降低设备的长期维护成本。

结构细节上，主机的底座部分预留了废料收集槽，压制过程中溢出的少量粉料可沿台面导流槽进入收集槽，定期清理即可，不会散落到车间地面增加清扫工作量。加料系统的料斗内壁做了抛光处理，减少粉料粘附挂壁的问题，针对容易吸潮结块的粉料，还可在料斗侧壁加装振动器，辅助物料顺畅下落，避免料斗搭桥堵料影响连续生产。整套设备的结构没有冗余设计，所有受力部件都经过载荷校核，可满足长期连续三班制作业的强度要求，不会因为长期承受交变载荷出现结构开裂或者变形问题。
