20吨手动液压机机架结构设计方案

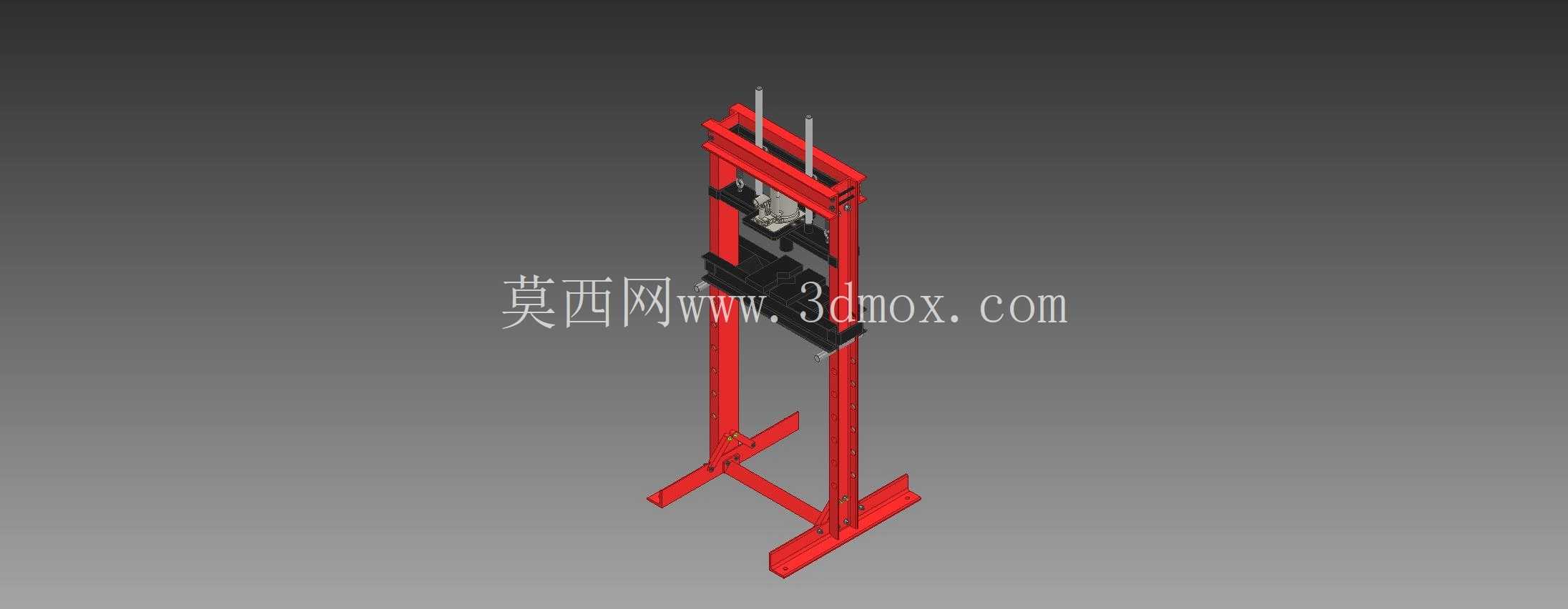

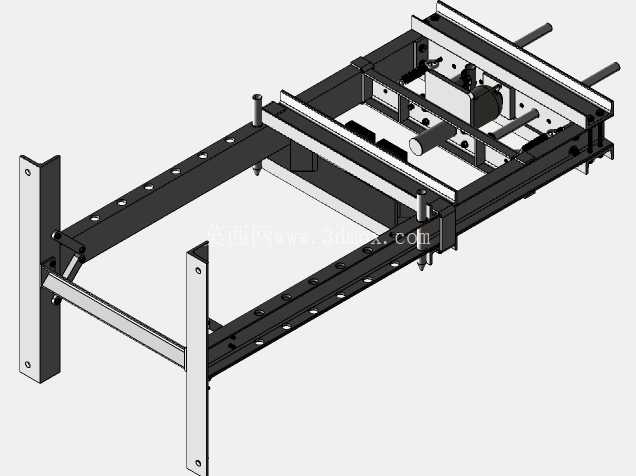

这套20吨手动液压机的机架结构，在设计之初就锚定了中小批量零部件加工、维修车间零散压装作业的实际场景，没有盲目追求全自动机型的高配置，而是把结构可靠性、操作便捷性、安装适配性放在了优先级最高的位置。从三维结构能看到，整机采用开式C型搭配双侧导向立柱的框架布局，这种布局不是凭空选择的：开式结构能给操作人员留出足够的工件取放空间，不管是小型轴承的压装、金属型材的校直，还是零部件的铆接、简易冲压工序，操作人员都能从三个方向靠近作业工位，不用受封闭框架的空间限制，特别适合机修车间、小型五金加工厂这类加工品类杂、工件尺寸不固定的作业场景。

机架的主体承载部分采用标准矩形型钢焊接成型，所有受力焊缝在建模阶段就做了应力集中规避设计，在液压缸安装座、立柱与底座连接的拐角位置，都设置了三角形加强筋结构，避免长期满负载作业出现焊缝开裂、框架变形的问题。双侧的导向立柱采用实心圆钢加工，表面做了磨削处理来降低摩擦阻力，和活动横梁的导向套采用间隙配合，配合公差控制在0.05mm以内，既能保证活动横梁上下运行时不会出现偏摆，也不会因为配合过紧出现卡滞，哪怕是手动驱动液压柱塞，也能保证压头的垂直精度，避免压装工件时出现偏载损坏零件的情况。

从安装边界来看，整机底座预留了均匀分布的地脚安装孔，孔位间距按照常见的车间混凝土地台预埋螺栓尺寸设计，不需要额外做复杂的基础改造，只要把设备放置在平整的硬化地面上，打膨胀螺栓固定就能投入使用，设备整体占地面积控制在1.8米长、0.9米宽的范围内，不会占用过多车间空间，哪怕是面积有限的个体加工门店也能轻松布置。活动横梁的行程范围在建模时做了充分的行程冗余，最大开口高度可以满足高度400mm以内的工件压装需求，行程限位位置设置了硬限位块，避免手动操作时超出行程损坏液压缸密封件。

液压系统的安装位被集成在机架后侧的空腔内，手动柱塞泵的操作手柄位置按照人体站立操作的高度设置，操作人员站在设备正前方，不需要弯腰或者抬手就能轻松扳动手柄加压，卸荷手柄设置在操作位侧方，单手就能完成卸荷操作，压装完成后活动横梁靠自重复位，不需要额外设置复位弹簧，简化了整体结构也降低了后期维护的成本。在压头安装位置，预留了标准的模柄安装孔和T型槽，不管是换装平压头、V型压块还是简易冲压模具，都能快速完成装夹，不需要额外做转接板设计，适配不同作业场景的工装切换需求。

整个机架的焊接结构在建模时就做了工艺性优化，所有型钢的拼接位置都设置了焊接坡口，避免出现虚焊问题，焊接后的加工基准面统一设置在底座上平面，一次装夹就能完成立柱安装孔、液压缸安装座的平面加工，保证各个安装面的形位公差符合设计要求，不会因为焊接变形导致后续装配出现干涉。设备的侧边预留了液压油表的安装位，操作人员在加压过程中可以直观看到当前系统压力，方便根据不同工件的压装需求控制压力大小，避免压力过大压坏工件或者压力不足导致压装不到位。对于经常需要做零散压装作业的场景来说，这种结构的液压机没有复杂的电气控制系统，后期故障点少，维护简单，只需要定期更换液压油、检查导向套的磨损情况就能长期稳定使用，相比大型全自动液压机，投入成本更低，使用灵活性更高，完全能满足日常小吨位压装作业的需求。
